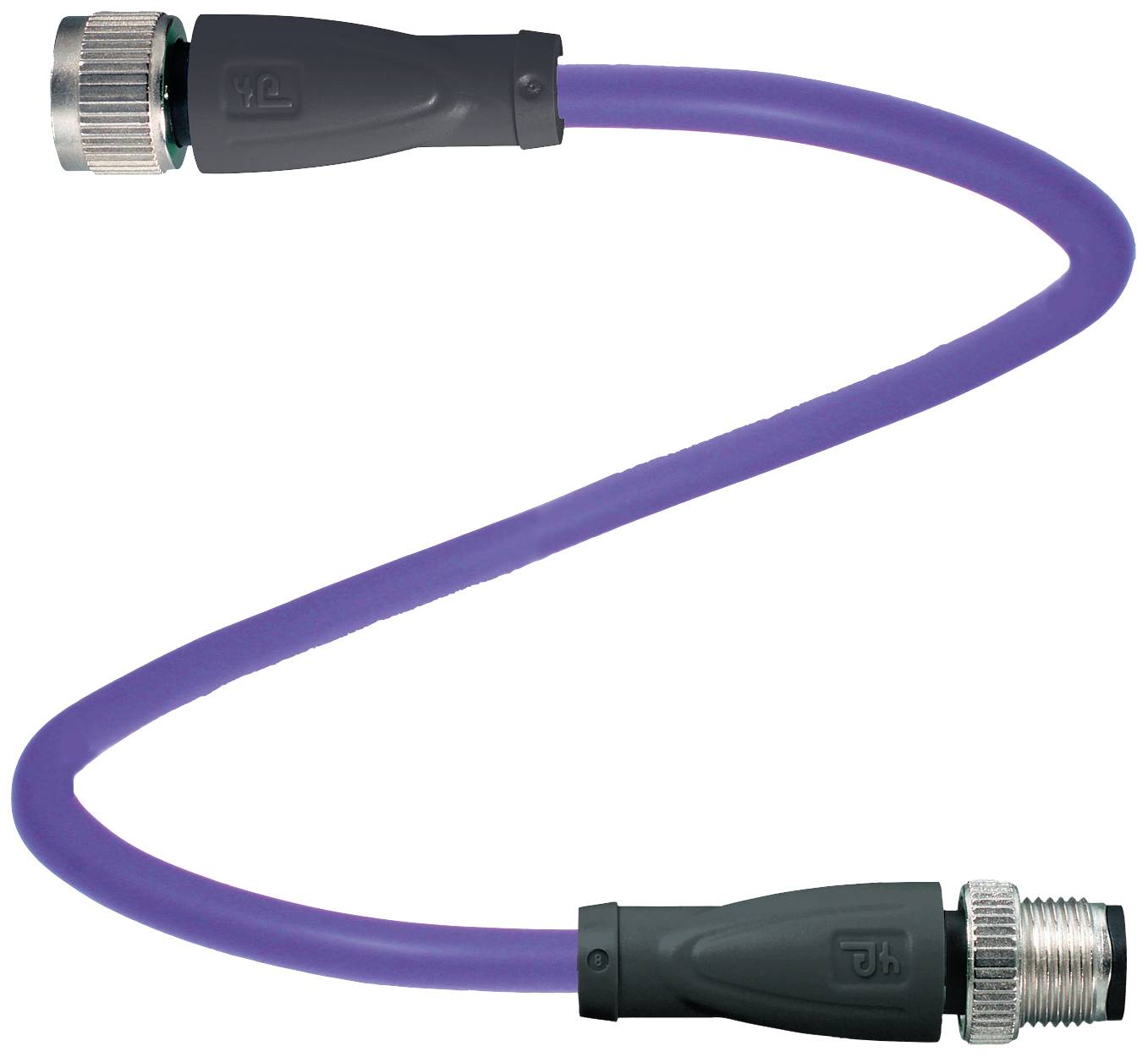

Similar a la imagen
Pepperl+Fuchs 70135617 Conector de sensor/actuador, montado M12 x 1 0.5 m Número de polos: 5, 5 1 UD(S).
Tipo de producto
Conector de sensor/actuador, montado
Un lado de conexión
Conector hembra M12, recto
Lado del terminal B
Conector M12, recto
Número de polos
5
5
La longitud del cable
0.5 m
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
50,41 €
3
3% = 4,92 €
48,77 €
5
5% = 11,45 €
48,12 €
10
5% = 27,30 €
47,68 €
25
6% = 80,50 €
47,19 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (50,41 € / Unidad)
50,41 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- tipo
V15-G-VT0,5M-PUR-U/CAN-V15-G
- Tipo de producto
Conector de sensor/actuador, montado
- Un lado de conexión
Conector hembra M12, recto
- Lado del terminal B
Conector M12, recto
- Número de polos
5
5
- La longitud del cable
0.5 m
- Material de cubierta
PUR
- Tensión nominal
60 V/DC
- Corriente nominal
4 A
- Corriente nominal: redondeada
4 A
- Sección transversal de conexión (máx.)
0.34 mm²
- Øe
6.1 mm
- Calibre de cable (cableado de sensores actuadores)
0.34 mm²
- conexión
Conector hembra M12
- Tipo de rosca, lado de conexión
M12 x 1
- Tipo de rosca de la conexión por cable y montaje
M12 x 1
- Codificación
A
- Material de contacto
Gold
- Superficie de contacto
Gold
- máx. sección transversal
0.34 mm²
- minuto sección transversal
0.34 mm²
IP67
IP68
IP69
- características especiales
No apto para la cadena de arrastre
- min temperatura.
-25 °C
- Máx. Temperatura
90 °C
- Tipo de cierre
Atornillado
- Fabricante de la pieza.
70135617
- Contenido
1 UD(S).
- Ø cable
6.1 mm
- Ø del cable (máx.)
6.1 mm
- Ø de capacidad de cables
6.1 mm (max)
- Función de carga inalámbrica
No
- Diámetro del cable (datos)
0,34 mm²
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 2630854 Pepperl+Fuchs 70135617 Conector de sensor/actuador, montado M12 x 1 0.5 m Número de polos: 5, 5 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2630854 Pepperl+Fuchs 70135617 Conector de sensor/actuador, montado M12 x 1 0.5 m Número de polos: 5, 5 1 UD(S).
Descripción
Cable de bus DeviceNet/CANOpen, conector hembra M12 recto abierto; conector macho M12 recto con codificación A, 5 pines, cable PUR violeta; apantallado, homologado por UL, apto para cadenas portacables; resistente al agua salada; longitud: 0,5 m
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Conector 1
- Conexión: Enchufe
- Diseño: M12
- Diseño: recto
- Mecanismo de bloqueo: Conexión por tornillo
- Número de polos: 5
- Codificación: Codificación A
- Conector 2
- Conexión: Enchufe
- Diseño: M12
- Diseño: recto
- Mecanismo de bloqueo: Conexión por tornillo
- Número de polos: 5
- Codificación: Codificación A
- Número de archivo UL: E231213
- Datos eléctricos
- Tensión de funcionamiento: máx. 48 V CA / 60 V CC
- Corriente de funcionamiento: máx. 4 A
- conformidad
- Clase de protección: EN 60529
- Conector: M12 x 1 conector: IEC 61076-2-101
- Inflamabilidad: UL 2556, IEC 60332-1-2
- Libre de halógenos: IEC 60754-1
- Resistencia química: DIN EN 60811-2-1
- Resistencia al aceite: DIN EN 60811-2-1
- Aprobaciones y certificados
- Aprobación UL: Listado CMX (cable)
- Condiciones ambientales
- Temperatura ambiente
- Conectores: -25 ... 90 °C (-13 ... 194 °F)
- Cable, instalado permanentemente: -20 ... 80 °C (-4 ... 176 °F)
- Cable flexible: -20 ... 80 °C (-4 ... 176 °F)
- Nivel de contaminación: 3
- Datos mecánicos
- Conector enchufable
- Par de apriete: 0,6 Nm
- Dispositivo antivibración: disponible
- Ensamblaje de la herramienta: moleteado longitudinal
- Ciclos de conexión: mín. 100
- Blindaje: El blindaje está conectado al pin 1 y a los terminales de tornillo.
- Grado de protección: IP67 / IP68 / IP69
- Cable: conforme a IEC/EN 60228 (DIN VDE 0295) Clase 5
- Diámetro de la carcasa: 6,1 mm
- Radio de curvatura:> 8 x diámetro del cable, en movimiento |> 4 x diámetro del cable, instalado permanentemente
- Fuerza de sujeción de la vaina: máx. 60 N / 100 mm
- Color del recubrimiento: violeta (similar al RAL 4001)
- Número de cables: 4
- Sección transversal del alambre: 0,34 mm2
- Color de los cables: Cable 1: rojo | Cable 2: negro | Cable 3: blanco | Cable 4: azul
- Construcción del conductor: 7 x 0,254 mm Ø | trenzados en pares para formar un cuádruple estrellado
- Escudo: Trenza de cobre estañado, 80% de cobertura
- Longitud: 0,5 m
- Abreviatura del cable: Li 9Y 11Y 4 x 0,34
- Idoneidad de la cadena portacables
- Ciclos de la cadena portacables: mín. 3.000.000
- Velocidad de desplazamiento: máx. 2,5 m/s
- Aceleración: máx. 12 m/s²2
- Material
- Libre de halógenos: sí
- Conector enchufable
- Conexión por tornillo: Zinc fundido a presión, niquelado.
- Cuerpo del mango: TPU, negro
- Superficie de contacto: Au
- Inflamabilidad: V-2
- Cable
- Vaina: PUR sobre una base de poliéter
- Aislamiento del cable: PP
- Resistencia al agua salada: sí
- Resistencia al aceite: sí
- Resistencia microbiana: sí
- Resistencia a la hidrólisis: sí
- Inflamabilidad: VW-1
