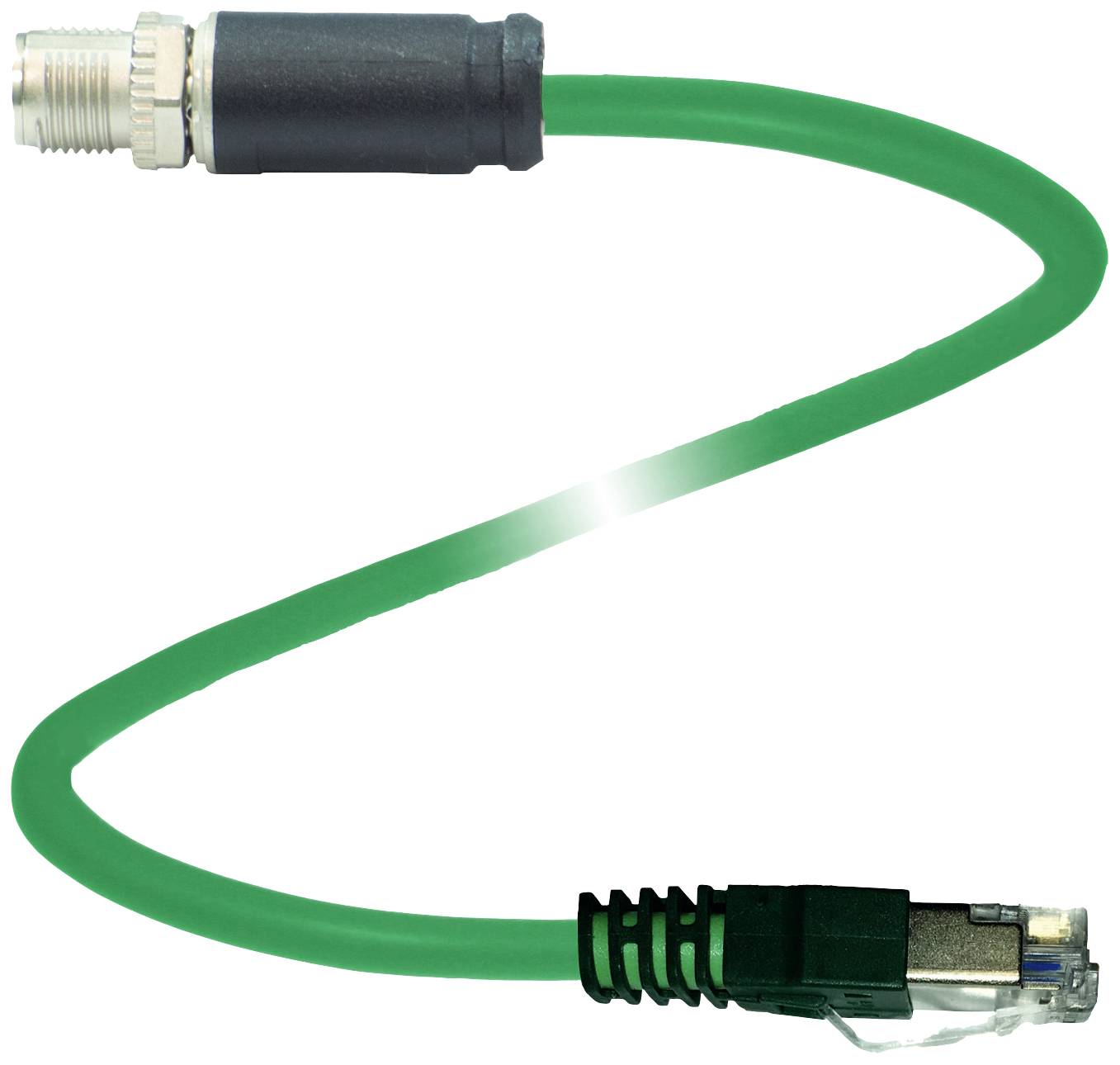

Pepperl+Fuchs 70134696 Conector de sensor/actuador, montado M12 x 1 2 m Número de polos: 8, 8 1 UD(S).
Tipo de producto
Conector de sensor/actuador, montado
Norma de conectores
Clavijas de conexión de sensores
Un lado de conexión
Conector M12, recto
Lado del terminal B
Conector RJ45
Número de polos
8
8
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
58,82 €
3
3% = 4,92 €
57,18 €
5
4% = 11,45 €
56,53 €
10
5% = 27,20 €
56,10 €
25
5% = 80,25 €
55,61 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (58,82 € / Unidad)
58,82 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- tipo
V19SX-G-GN2M-PUR-E2S-V45-G
- Tipo de producto
Conector de sensor/actuador, montado
- Norma de conectores
Clavijas de conexión de sensores
- Un lado de conexión
Conector M12, recto
- Lado del terminal B
Conector RJ45
- Número de polos
8
8
- La longitud del cable
2 m
- Material de cubierta
PUR
- Tensión nominal
60 V/DC
- Corriente nominal
0.5 A
- Corriente nominal: redondeada
500 mA
- Sección transversal de conexión (máx.)
0.14 mm²
- Øe
6.2 mm
- Calibre de cable (cableado de sensores actuadores)
0.14 mm²
- conexión
Conector M12
- Tipo de rosca, lado de conexión
M12 x 1
- Tipo de rosca de la conexión por cable y montaje
M12 x 1
- Codificación
X
- Material de contacto
Ni/Au
- Superficie de contacto
Ni/Au
- máx. sección transversal
0.14 mm²
IP67
IP20
- características especiales
Codificado X
- min temperatura.
-40 °C
- Máx. Temperatura
85 °C
- Tipo de cierre
Atornillado
- Fabricante de la pieza.
70134696
- Contenido
1 UD(S).
- Ø cable
6.2 mm
- Ø del cable (máx.)
6.2 mm
- Ø de capacidad de cables
6.2 mm (max)
- Función de carga inalámbrica
No
- Diámetro del cable (datos)
0,14 mm²
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 2630851 Pepperl+Fuchs 70134696 Conector de sensor/actuador, montado M12 x 1 2 m Número de polos: 8, 8 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2630851 Pepperl+Fuchs 70134696 Conector de sensor/actuador, montado M12 x 1 2 m Número de polos: 8, 8 1 UD(S).
Descripción
Cable de bus Ethernet con conector macho M12, recto, con codificación X a; conector macho RJ45, recto, con codificación Ethernet, 8 pines, cable PUR; verde, Cat6A, blindado en pares y blindado general; longitud: 2 m
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Conector 1
- Conexión: Enchufe
- Diseño: M12
- Diseño: recto
- Mecanismo de bloqueo: Conexión por tornillo
- Número de polos: 8
- Codificación: codificada en X
- Conector 2
- Conexión: Enchufe
- Tipo: RJ45
- Diseño: recto
- Mecanismo de bloqueo: Cierre a presión
- Número de polos: 8
- Codificación: EtherNet/IP
- Número de archivo UL: E520112
- Datos eléctricos
- Tensión de funcionamiento: máx. 50 V CA / 60 V CC
- Corriente de funcionamiento: máx. 0,5 A
- conformidad
- Clase de protección: EN 60529
- Estándar de bus de campo: IEEE 802.3an 10GBASE-T
- Tipo de conector: Conector M12 x 1: IEC 61076-2-109 | Conector RJ45: IEC 60603-7
- Categoría de componente: CAT6A (IEC 11801, EN 50173)
- Inflamabilidad: IEC 60332-1-2, UL 1581
- Condiciones ambientales
- Temperatura ambiente
- Cable, instalado permanentemente: -40 ... 85 °C (-40 ... 185 °F)
- Cable flexible: -10 ... 60 °C (14 ... 140 °F)
- Nivel de contaminación: 3
- Datos mecánicos
- Conector 1
- Par de apriete: 0,6 Nm
- Dispositivo antivibración: disponible
- Montaje de la herramienta: moleteado longitudinal, tuerca hexagonal SW = 13 mm
- Ciclos de conexión: mín. 100
- Blindaje: El blindaje se coloca en la conexión de tornillo.
- Tipo de seguridad: IP67
- Conector 2
- Dispositivo antivibración: disponible
- Ciclos de conexión: mín. 750
- Blindaje: Blindaje conectado al conector
- Tipo de seguridad: IP20
- Cable: conforme a IEC/EN 60228 (DIN VDE 0295) Clase 5
- Diámetro de la carcasa: 6,2 mm
- Radio de curvatura: máx. 50 mm (móvil) | máx. 25 mm (fijo)
- Color del recubrimiento: verde (similar a RAL 6018)
- Número de conductores: 8
- Sección transversal del alambre: 0,14 mm2
- Color de los cables: Cable 1: blanco/naranja | Cable 2: naranja | Cable 3: blanco/verde | Cable 4: verde | Cable 5: blanco/marrón | Cable 6: marrón | Cable 7: blanco/azul | Cable 8: azul
- Construcción del conductor: 7 x 0,404 mm Ø, trenzado en pares, paracaídas en forma de par
- Cubierta: Malla de cobre estañado | Par de cubiertas: Película de poliéster laminada con aluminio
- Longitud: 2 m
- Abreviatura del cable: Li 02YSC 11Y 4 x 2 x 0,14 (AWG26/7)
- Material
- Libre de halógenos: sí
- Conector 1
- Conexión por tornillo: Zinc fundido a presión, niquelado.
- Cuerpo del mango: TPU, negro
- Superficie de contacto: Ni/Au
- Inflamabilidad: V-2
- Conector 2
- Cuerpo del mango: PC
- Superficie de contacto: Ni/Au
- Inflamabilidad: V-0
- Cable
- Revestimiento: PUR
- Aislamiento del cable: PE
- Resistencia a los rayos UV: sí
- Resistencia al aceite: sí
- Inflamabilidad: FT1
