Similar a la imagen

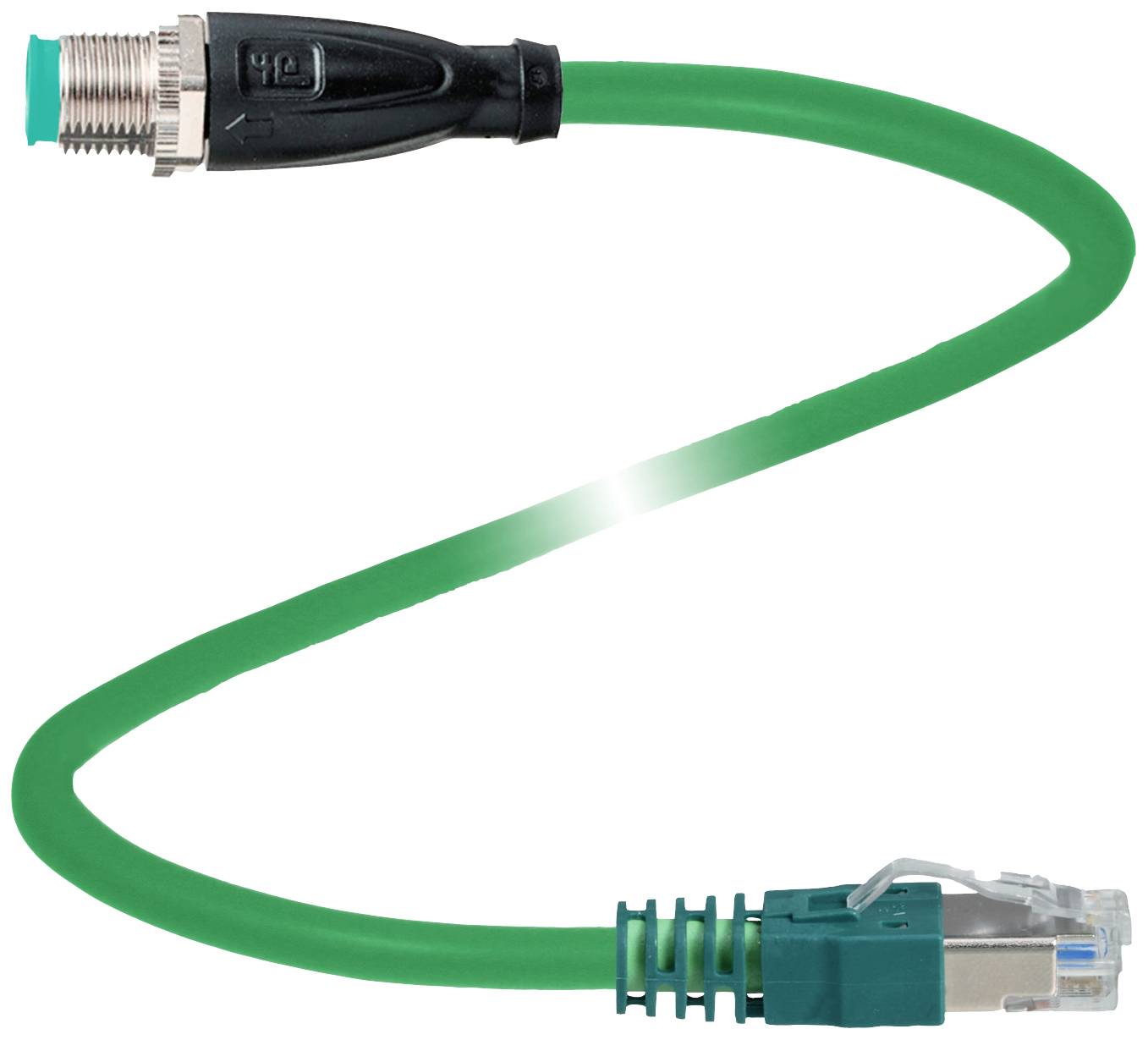

Pepperl+Fuchs 70134557 Conector de sensor/actuador, montado M12 x 1 100 m Número de polos: 4, 8 1 UD(S).
Tipo de producto
Conector de sensor/actuador, montado
Norma de conectores
Ethernet
Un lado de conexión
Conector M12, recto
Lado del terminal B
Conector RJ45
Número de polos
4
8
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
710,08 €
3
2% = 51,96 €
692,76 €
5
3% = 121,05 €
685,87 €
10
4% = 288,30 €
681,25 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (710,08 € / Unidad)
710,08 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- tipo
V1SD-G-GN100M-PUR-E1S-V45-G
- Tipo de producto
Conector de sensor/actuador, montado
- Norma de conectores
Ethernet
- Un lado de conexión
Conector M12, recto
- Lado del terminal B
Conector RJ45
- Número de polos
4
8
- La longitud del cable
100 m
- Material de cubierta
PUR
- Tensión nominal
60 V/DC
- Sección transversal de conexión (máx.)
0.34 mm²
- Øe
6 mm
- Calibre de cable (cableado de sensores actuadores)
0.34 mm²
- conexión
Conector M12
- Tipo de rosca, lado de conexión
M12 x 1
- Tipo de rosca de la conexión por cable y montaje
M12 x 1
- Codificación
D
- Material de contacto
Gold
- Superficie de contacto
Gold
- máx. sección transversal
0.34 mm²
IP68
IP69
IP20
- características especiales
Codificado D
- min temperatura.
-40 °C
- Máx. Temperatura
90 °C
- Tipo de cierre
Atornillado
- Fabricante de la pieza.
70134557
- Contenido
1 UD(S).
- Ø cable
6 mm
- Ø del cable (máx.)
6 mm
- Ø de capacidad de cables
6 mm (max)
- Función de carga inalámbrica
No
- Diámetro del cable (datos)
0,34 mm²
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 2630849 Pepperl+Fuchs 70134557 Conector de sensor/actuador, montado M12 x 1 100 m Número de polos: 4, 8 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2630849 Pepperl+Fuchs 70134557 Conector de sensor/actuador, montado M12 x 1 100 m Número de polos: 4, 8 1 UD(S).
Descripción
Cable de bus Ethernet, conector M12, recto, con codificación D a RJ45; cable PUR verde de 4 pines con codificación Ethernet, Cat5e; blindado, homologado por UL, apto para portacables; longitud: 100 m
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Conector 1
- Conexión: Enchufe
- Diseño: M12
- Diseño: recto
- Mecanismo de bloqueo: Conexión por tornillo
- Número de polos: 4
- Codificación: Codificación D
- Conector 2
- Conexión: Enchufe
- Tipo: RJ45
- Diseño: recto
- Mecanismo de bloqueo: Cierre a presión
- Número de polos: 8
- Codificación: EtherNet/IP/PROFINET
- Datos eléctricos
- Tensión de funcionamiento: máx. 48 V CA / 60 V CC
- conformidad
- Clase de protección: EN 60529
- Tipo de conector: Conector M12 x 1: IEC 61076-2-101 | Conector RJ45: IEC 60603-7
- Categoría de componente: CAT5 (IEC 11801), CAT5e (IEC 61156-6)
- Inflamabilidad: IEC 60332-1-2 / UL 2556
- Condiciones ambientales
- Temperatura ambiente
- Conector 1: -40 ... 90 °C (-40 ... 194 °F)
- Cable, instalado permanentemente: -30 ... 70 °C (-22 ... 158 °F)
- Cable flexible: -20 ... 70 °C (-4 ... 158 °F)
- Datos mecánicos
- Conector 1
- Par de apriete: 0,6 Nm
- Dispositivo antivibración: disponible
- Ensamblaje de la herramienta: moleteado longitudinal y tuerca hexagonal SW = 14 mm
- Ciclos de conexión: mín. 100
- Blindaje: El blindaje se coloca en la conexión de tornillo.
- Grado de protección: IP68 / IP69
- Conector 2
- Dispositivo antivibración: disponible
- Ciclos de conexión: mín. 100
- Blindaje: Blindaje conectado al conector
- Tipo de seguridad: IP20
- Cable: conforme a IEC/EN 60228 (DIN VDE 0295) Clase 5
- Diámetro de la vaina: 6 mm
- Radio de curvatura:> 10 x diámetro del cable, en movimiento |> 8 x diámetro del cable, instalado permanentemente
- Fuerza de sujeción de la vaina: máx. 60 N / 100 mm
- Color del recubrimiento: verde (similar a RAL 6018)
- Número de cables: 4
- Sección transversal del alambre: 0,34 mm2 / 22 AWG
- Color de los cables: Cable 1-1: amarillo | Cable 2-3: blanco | Cable 3-2: naranja | Cable 4-6: azul
- Construcción del conductor: 7 x 0,254 mm Ø | trenzados en pares para formar un cuádruple estrellado
- Color: Película de poliéster laminada con aluminio | Trenza de cobre estañado
- Longitud: 100 m
- Idoneidad de la cadena portacables
- Ciclos de la cadena portacables: máximo 1.000.000
- Velocidad de desplazamiento: máx. 3 m/s
- Distancia de recorrido: máx. 5 m
- Aceleración: máx. 2 m/s²2
- Material
- Libertad en los laboratorios: sí
- Libre de halógenos: sí
- Conector 1
- Conexión por tornillo: Zinc fundido a presión, niquelado.
- Cuerpo del mango: TPU, negro
- Superficie de contacto: Au
- Inflamabilidad: V-2
- Conector 2
- Cuerpo del mango: PA, verde
- Inflamabilidad: V-0
- Cable
- Vaina: PUR sobre una base de poliéter
- Aislamiento del cable: PP
- Inflamabilidad: FT2
