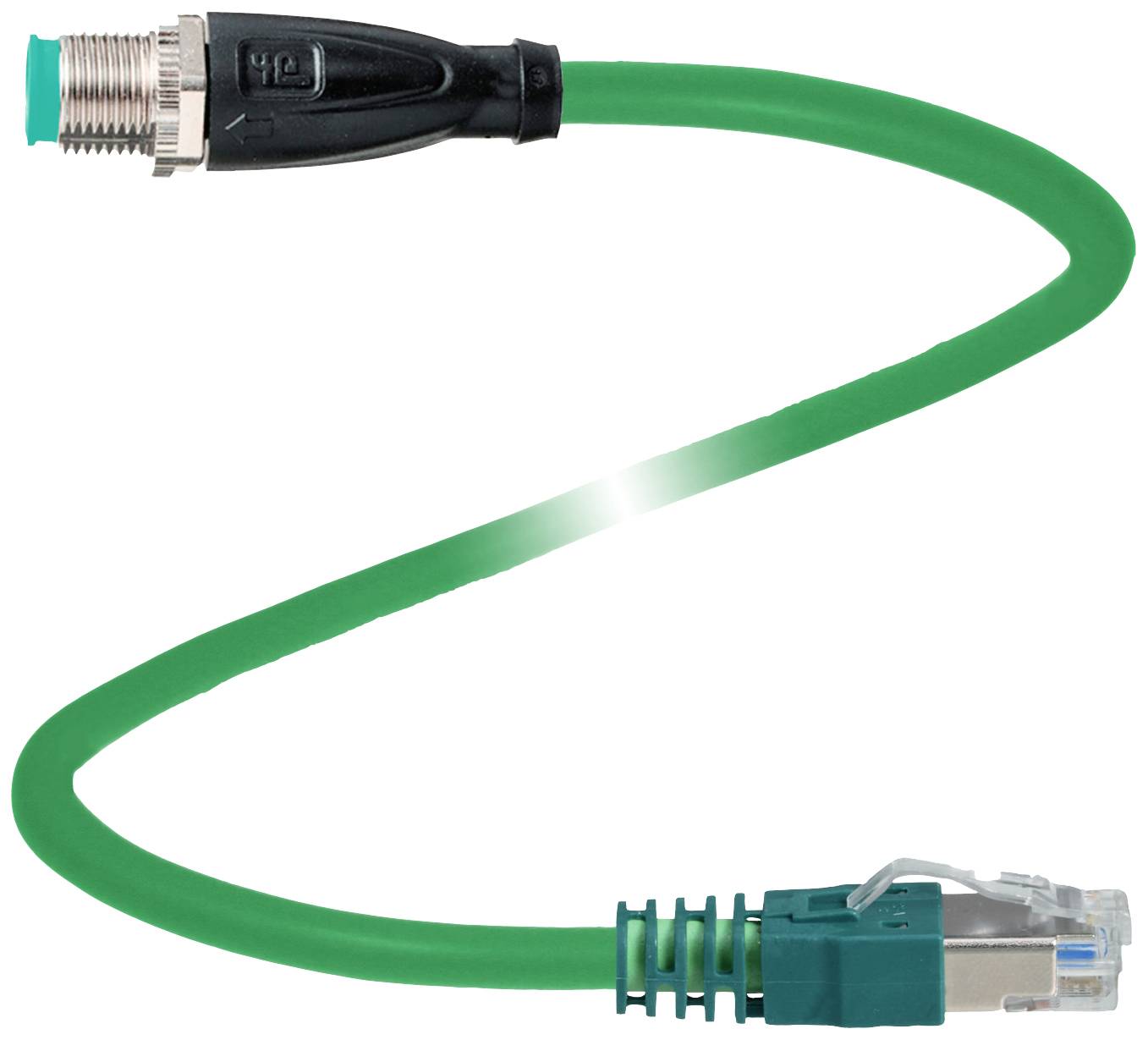

Pepperl+Fuchs 70134549 Conector de sensor/actuador, montado M12 x 1 Conector RJ45 5 m Número de polos: 4, 8 1 UD(S). Pie

Pepperl+Fuchs 70134549 Conector de sensor/actuador, montado M12 x 1 Conector RJ45 5 m Número de polos: 4, 8 1 UD(S). Pie-0
Similar a la imagen
Tipo de producto
Conector de sensor/actuador, montado
diseño
Conector RJ45
Un lado de conexión
Conector M12, recto
Lado del terminal B
Conector RJ45
Número de polos
4
8
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 05/11
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
57,13 €
3
3% = 4,74 €
55,55 €
5
4% = 11,05 €
54,92 €
10
5% = 26,30 €
54,50 €
25
5% = 77,75 €
54,02 €
Los descuentos por cantidad varían según el vendedor
Número
Total (57,13 € / Unidad)
57,13 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de embalaje

Piece

tipo

V1SD-G-GN5M-PUR-E1S-V45-G

Tipo de producto

Conector de sensor/actuador, montado

diseño

Conector RJ45

Un lado de conexión

Conector M12, recto

Lado del terminal B

Conector RJ45

Número de polos

4

8

La longitud del cable

5 m

Material de cubierta

PUR

Tensión nominal

60 V/DC

Øe

6 mm

Calibre de cable (cableado de sensores actuadores)

0.34 mm²

conexión

Conector M12

Tipo de rosca, lado de conexión

M12 x 1

Codificación

D

Superficie de contacto

Au

máx. sección transversal

0.34 mm²

minuto sección transversal

0.34 mm²

IP68

IP69

IP20

características especiales

No apto para la cadena de arrastre

min temperatura.

-40 °C

Máx. Temperatura

90 °C

Tipo de cierre

Atornillado

Fabricante de la pieza.

70134549

Contenido

1 UD(S).

Ø cable

6 mm

Ø del cable (máx.)

6 mm

Los diámetros del cable de

6 mm

Ø de capacidad de cables

6 - 6 mm

Función de carga inalámbrica

No

Diámetro del cable (datos)

0,34 mm²

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2630541 Pepperl+Fuchs 70134549 Conector de sensor/actuador, montado M12 x 1 Conector RJ45 5 m Número de polos: 4, 8 1 UD(S). Pie

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2630541 Pepperl+Fuchs 70134549 Conector de sensor/actuador, montado M12 x 1 Conector RJ45 5 m Número de polos: 4, 8 1 UD(S). Pie

Descripción

Cable de bus Ethernet, conector M12, recto, con codificación D a RJ45; cable PUR verde de 4 pines con codificación Ethernet, Cat5e; blindado, homologado por UL, apto para portacables; longitud: 5 m

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Conector 1
  • Conexión: Enchufe
  • Diseño: M12
  • Diseño: recto
  • Mecanismo de bloqueo: Conexión por tornillo
  • Número de polos: 4
  • Codificación: Codificación D
  • Conector 2
  • Conexión: Enchufe
  • Tipo: RJ45
  • Diseño: recto
  • Mecanismo de bloqueo: Cierre a presión
  • Número de polos: 8
  • Codificación: EtherNet/IP/PROFINET
  • Datos eléctricos
  • Tensión de funcionamiento: máx. 48 V CA / 60 V CC
  • conformidad
  • Clase de protección: EN 60529
  • Tipo de conector: Conector M12 x 1: IEC 61076-2-101 | Conector RJ45: IEC 60603-7
  • Categoría de componente: CAT5 (IEC 11801), CAT5e (IEC 61156-6)
  • Inflamabilidad: IEC 60332-1-2 / UL 2556
  • Condiciones ambientales
  • Temperatura ambiente
  • Conector 1: -40 ... 90 °C (-40 ... 194 °F)
  • Cable, instalado permanentemente: -30 ... 70 °C (-22 ... 158 °F)
  • Cable flexible: -20 ... 70 °C (-4 ... 158 °F)
  • Datos mecánicos
  • Conector 1
  • Par de apriete: 0,6 Nm
  • Dispositivo antivibración: disponible
  • Ensamblaje de la herramienta: moleteado longitudinal y tuerca hexagonal SW = 14 mm
  • Ciclos de conexión: mín. 100
  • Blindaje: El blindaje se coloca en la conexión de tornillo.
  • Grado de protección: IP68 / IP69
  • Conector 2
  • Dispositivo antivibración: disponible
  • Ciclos de conexión: mín. 100
  • Blindaje: Blindaje conectado al conector
  • Tipo de seguridad: IP20
  • Cable: conforme a IEC/EN 60228 (DIN VDE 0295) Clase 5
  • Diámetro de la vaina: 6 mm
  • Radio de curvatura:> 10 x diámetro del cable, en movimiento |> 8 x diámetro del cable, instalado permanentemente
  • Fuerza de sujeción de la vaina: máx. 60 N / 100 mm
  • Color del recubrimiento: verde (similar a RAL 6018)
  • Número de cables: 4
  • Sección transversal del alambre: 0,34 mm2 / 22 AWG
  • Color de los cables: Cable 1-1: amarillo | Cable 2-3: blanco | Cable 3-2: naranja | Cable 4-6: azul
  • Construcción del conductor: 7 x 0,254 mm Ø | trenzados en pares para formar un cuádruple estrellado
  • Color: Película de poliéster laminada con aluminio | Trenza de cobre estañado
  • Longitud: 5 m
  • Idoneidad de la cadena portacables
  • Ciclos de la cadena portacables: máximo 1.000.000
  • Velocidad de desplazamiento: máx. 3 m/s
  • Distancia de recorrido: máx. 5 m
  • Aceleración: máx. 2 m/s²2
  • Material
  • Libertad en los laboratorios: sí
  • Libre de halógenos: sí
  • Conector 1
  • Conexión por tornillo: Zinc fundido a presión, niquelado.
  • Cuerpo del mango: TPU, negro
  • Superficie de contacto: Au
  • Inflamabilidad: V-2
  • Conector 2
  • Cuerpo del mango: PA, verde
  • Inflamabilidad: V-0
  • Cable
  • Vaina: PUR sobre una base de poliéter
  • Aislamiento del cable: PP
  • Inflamabilidad: FT2
