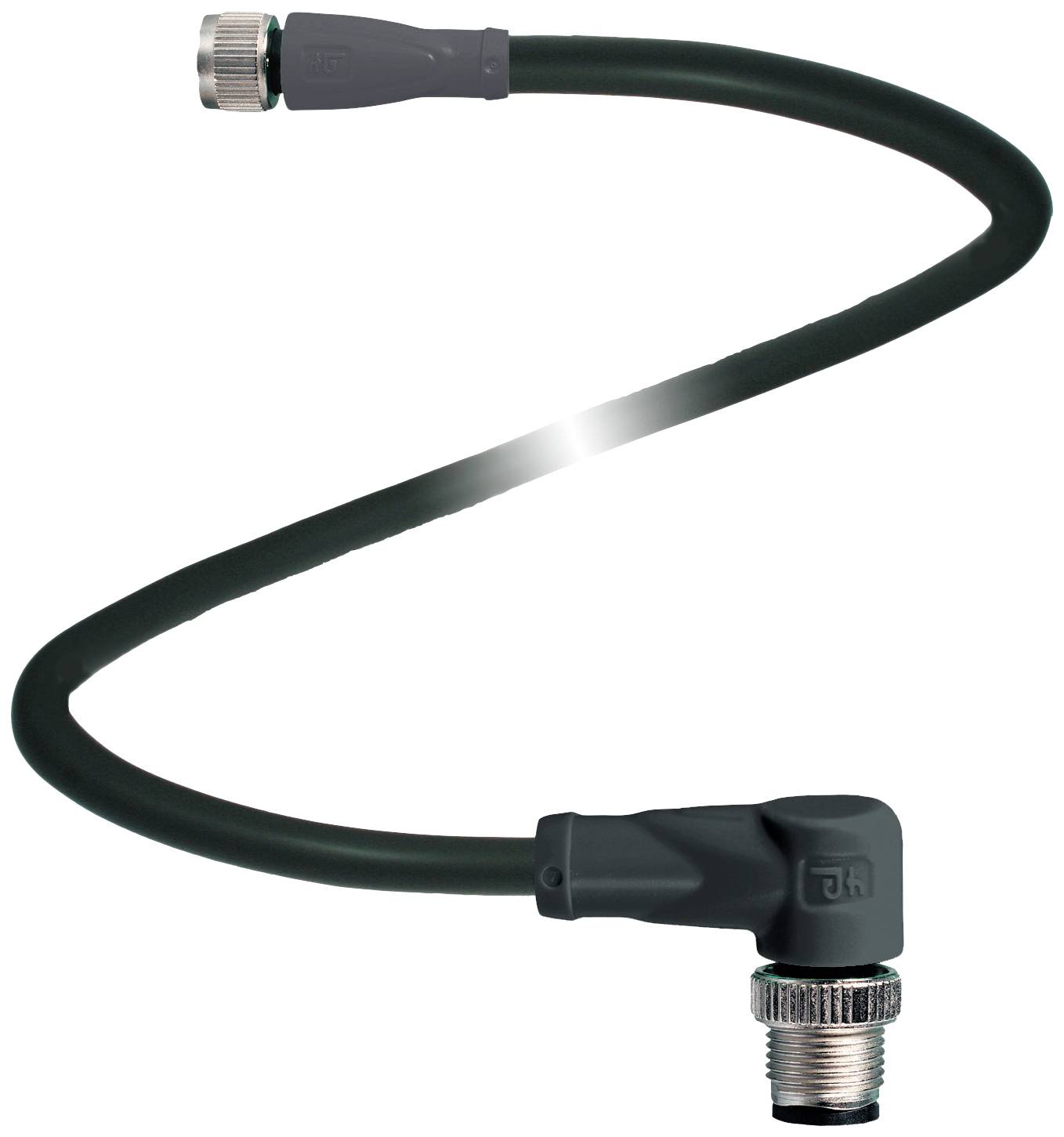

Similar a la imagen
Pepperl+Fuchs 70122191 Conector de sensor/actuador, montado M8 x 1 0.6 m Número de polos: 3, 3 1 UD(S).
Tipo de producto
Conector de sensor/actuador, montado
Un lado de conexión
Conector hembra M8, recto
Lado del terminal B
Conector M12, acodado
Número de polos
3
3
La longitud del cable
0.6 m
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
22,68 €
3
4% = 2,94 €
21,70 €
5
6% = 6,90 €
21,30 €
10
7% = 16,40 €
21,04 €
25
9% = 48,50 €
20,74 €
50
10% = 113,50 €
20,41 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (22,68 € / Unidad)
22,68 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- tipo
V3-GM-BK0,6M-PUR-U-V11-W
- Tipo de producto
Conector de sensor/actuador, montado
- Un lado de conexión
Conector hembra M8, recto
- Lado del terminal B
Conector M12, acodado
- Número de polos
3
3
- La longitud del cable
0.6 m
- Material de cubierta
PUR
- Tensión nominal
60 V/DC
- Corriente nominal
4 A
- Corriente nominal: redondeada
4 A
- Sección transversal de conexión (máx.)
0.34 mm²
- Øe
4.3 mm
- Calibre de cable (cableado de sensores actuadores)
0.34 mm²
- conexión
Conector hembra M8
- Tipo de rosca, lado de conexión
M8 x 1
- Tipo de rosca de la conexión por cable y montaje
M8 x 1
- Codificación
A
- Material de contacto
Gold
- Superficie de contacto
Gold
- máx. sección transversal
0.34 mm²
IP67
IP68
IP69
- características especiales
No apto para la cadena de arrastre
- min temperatura.
-40 °C
- Máx. Temperatura
90 °C
- Tipo de cierre
Atornillado
- Fabricante de la pieza.
70122191
- Contenido
1 UD(S).
- Ø cable
4.3 mm
- Ø del cable (máx.)
4.3 mm
- Ø de capacidad de cables
4.3 mm (max)
- Función de carga inalámbrica
No
- Diámetro del cable (datos)
0,34 mm²
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 2630512 Pepperl+Fuchs 70122191 Conector de sensor/actuador, montado M8 x 1 0.6 m Número de polos: 3, 3 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2630512 Pepperl+Fuchs 70122191 Conector de sensor/actuador, montado M8 x 1 0.6 m Número de polos: 3, 3 1 UD(S).
Descripción
Cable de conexión, conector M8 recto a enchufe M12 en ángulo; cable PUR negro de 3 pines, con codificación A, homologado por UL; apto para cadenas portacables, resistente a la torsión; longitud: 0,6 m
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Conector 1
- Conexión: Enchufe
- Diseño: M8
- Diseño: recto
- Mecanismo de bloqueo: Conexión por tornillo
- Número de polos: 3
- Codificación: Codificación A
- Conector 2
- Conexión: Enchufe
- Diseño: M12
- Diseño: angular
- Mecanismo de bloqueo: Conexión por tornillo
- Número de polos: 3
- Codificación: Codificación A
- Número de archivo UL: E231213
- Datos eléctricos
- Tensión de funcionamiento: máx. 48 V CA / 60 V CC
- Corriente de funcionamiento: máx. 4 A
- conformidad
- Clase de protección: EN 60529
- Tipo de conector: Conector M8 x 1: IEC 61076-2-104 | Conector M12 x 1: IEC 61076-2-101
- Inflamabilidad: UL 1581; EN 60332-2-2
- Libre de halógenos: IEC 60754-1
- Aprobaciones y certificados
- Homologación UL: AWM ESTILO 20549 AWM I/II A/B 80 °C 300 V FT2 (cable)
- Condiciones ambientales
- Temperatura ambiente
- Conectores: -40 ... 90 °C (-40 ... 194 °F)
- Cable, instalado permanentemente: -40 ... 80 °C (-40 ... 176 °F)
- Cable flexible: -20 ... 80 °C (-4 ... 176 °F)
- Nivel de contaminación: 3
- Datos mecánicos
- Conector 1
- Par de apriete: 0,4 Nm
- Dispositivo antivibración: disponible
- Ensamblaje de la herramienta: moleteado longitudinal
- Ciclos de conexión: mín. 100
- Tipo de seguridad: IP67
- Conector 2
- Par de apriete: 0,6 Nm
- Dispositivo antivibración: disponible
- Ensamblaje de la herramienta: moleteado longitudinal
- Ciclos de conexión: mín. 100
- Grado de protección: IP67 / IP68 / IP69
- Cable: conforme a IEC/EN 60228 (DIN VDE 0295) Clase 6
- Diámetro de la carcasa: 4,3 mm
- Radio de curvatura:> 10 x diámetro del cable, en movimiento |> 5 x diámetro del cable, instalado permanentemente
- Fuerza de sujeción de la vaina: máx. 80 N / 300 mm
- Color del recubrimiento: negro (similar al RAL 9005)
- Número de cables: 3
- Sección transversal del alambre: 0,34 mm2
- Color de los cables: Cable 1: marrón | Cable 3: azul | Cable 4: negro
- Estructura del alambre: 42 x 0,1 mm Ø
- Longitud: 0,6 m
- Abreviatura del cable: Li 9Y 11Y 3 x 0,34
- Idoneidad de la cadena portacables
- Ciclos de la cadena portacables: mín. 5.000.000
- Velocidad de desplazamiento: máx. 3,3 EM
- Distancia de recorrido: máx. 5 m
- Aceleración: máx. 5 m/s²2
- Ciclos de torsión: mín. 1.000.000
- Tensión torsional: ± 180°/m
- Material
- Libertad en los laboratorios: sí
- Libre de halógenos: sí
- Conector enchufable
- Conexión por tornillo: Zinc fundido a presión, niquelado.
- Cuerpo del mango: TPU, negro
- Superficie de contacto: Au
- Inflamabilidad: V-2
- Cable
- Vaina: PUR sobre una base de poliéter
- Aislamiento del cable: PP
- Resistencia a los rayos UV: sí
- Resistencia química: buena
- Resistencia al aceite: sí
- Resistencia al lubricante refrigerante: sí
- Resistencia microbiana: sí
- Resistencia a la hidrólisis: sí
- Inflamabilidad: FT2
