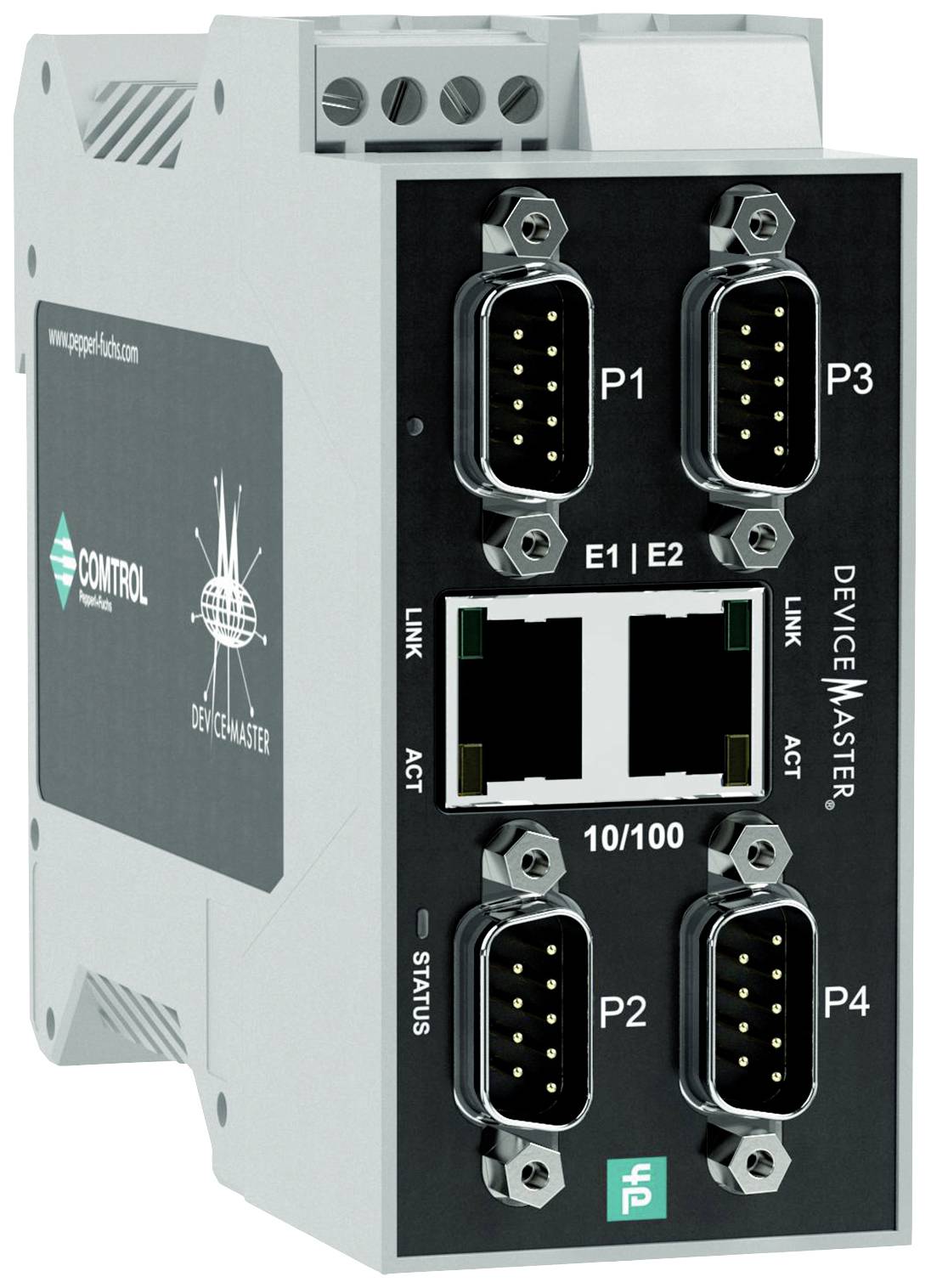

Pepperl+Fuchs 70114040 ICDM-RX/PN1-4DB9/2RJ45-DIN Pasarela Profinet, Modbus, RS-422, D-SUB9, Ethernet industrial, Pasare
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (965,55 € / Unidad)
965,55 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de producto
Pasarela
- las interfaces
Profinet
Modbus
RS-422
D-SUB9
Ethernet industrial
Pasarela
RJ-45
RS-232
RS-485
- tipo
ICDM-RX/PN1-4DB9/2RJ45-DIN
- Tensión de servicio
24 V/DC
- Min temperatura de funcionamiento.
-40 °C
- operativo
-40 °C (min)
- Número de entradas/salidas
4
- Dimen.
(Anch. x Alt.) 45.7 mm x 99.1 mm
- Altura
99.1 mm
- Anchura
45.7 mm
- Fabricante de la pieza.
70114040
- Función de carga inalámbrica
No
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 2627493 Pepperl+Fuchs 70114040 ICDM-RX/PN1-4DB9/2RJ45-DIN Pasarela Profinet, Modbus, RS-422, D-SUB9, Ethernet industrial, Pasare
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2627493 Pepperl+Fuchs 70114040 ICDM-RX/PN1-4DB9/2RJ45-DIN Pasarela Profinet, Modbus, RS-422, D-SUB9, Ethernet industrial, Pasare
Descripción
Pasarela PROFINET IO a Modbus de 4 puertos para carril DIN con terminales de tornillo, tipo de interfaz: seleccionable por software. Interfaces: RS-232, RS-422, RS-485 (2 y 4 hilos). Protocolo: MODBUS. Tipo de interfaz: Ethernet industrial. Protocolo: PROFINET IO. Velocidad de transmisión: 10/100 Mbit/s. Temperatura ambiente: -40 ... 75 °C (-40 ... 167 °F). Conexión: Alimentación: Terminales de tornillo. Bus de campo: 2 x RJ45. Entradas/Salidas: 4 x DB9. Montaje: Carril DIN.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Número de archivo UL: E360395
- Indicadores clave de rendimiento para la seguridad funcional
- MTBF: 42,3 años
- Pantallas/Controles
- Indicador LED: consulte el manual.
- Datos eléctricos
- Tensión nominal de funcionamiento: 5 ... 30 V CC
- Tensión nominal: 24 V CC
- Interfaz
- Tipo de interfaz: Interfaces seleccionables por software: RS-232, RS-422, RS-485 (de 2 y 4 hilos)
- Físicamente: 4 x DB9
- Protocolo: MODBUS
- Velocidades de transmisión admitidas: de 300 bits/s a 230 kbit/s.
- Interfaz 1
- Tipo de interfaz: Ethernet industrial
- Físicamente: 2 x RJ45
- Protocolo: PROFINET IO
- Protocolos adicionales: ARP, BOOTP, DHCP/RARP, HTTP, HTTPS, SSH, SSL/TLS, ICMP, RFC 1006 (ISO sobre TCP), SNMP (MIB-II), servicios de sockets TCP/IP y UDP, Telnet y TFTP, y admite la transmisión de datos multicast IP.
- Velocidad de transferencia: 10/100 Mbit/s
- Cumplimiento de las directrices
- Compatibilidad electromagnética
- Directiva 2014/30/UE: EN 61000-6-2, EN 55024, EN 61000-6-4, EN 55032
- Cumplimiento de las normas
- Clase de protección: NEMA TS2
- Seguridad eléctrica: CSA C22.2 No. 61010-1-12 / CSA C22.2 No. 61010-1-201 | UL 61010-1 / UL 61010-1-201
- Emisión de interferencias: EN 61000-6-4, EN 55032, FCC Sección 15 Subsección B, ICES-003, AS/NZS CISPR 32
- Inmunidad: EN 61000-6-2, EN 55024
- Condiciones ambientales
- Temperatura ambiente: -40 ... 75 °C (-40 ... 167 °F)
- Temperatura de almacenamiento: -40 ... 85 °C (-40 ... 185 °F)
- Humedad relativa: máx. 95%
- Altitud operativa: 0 ... 3048 m
- Datos mecánicos
- Longitud de la caja: 116,8 mm
- Ancho de la caja: 45,7 mm
- Altura de la caja: 99,1 mm
- Tipo de seguridad: IP20
- Conexiones: Alimentación: Terminales de tornillo | Bus de campo: 2 x RJ45 | Entradas/Salidas: 4 x DB9
- Material
- Carcasa: Poliamida, UL94V-0
- Peso: 204 g
- Diseño: Módulo de armario de control
- Montaje: Carril DIN
