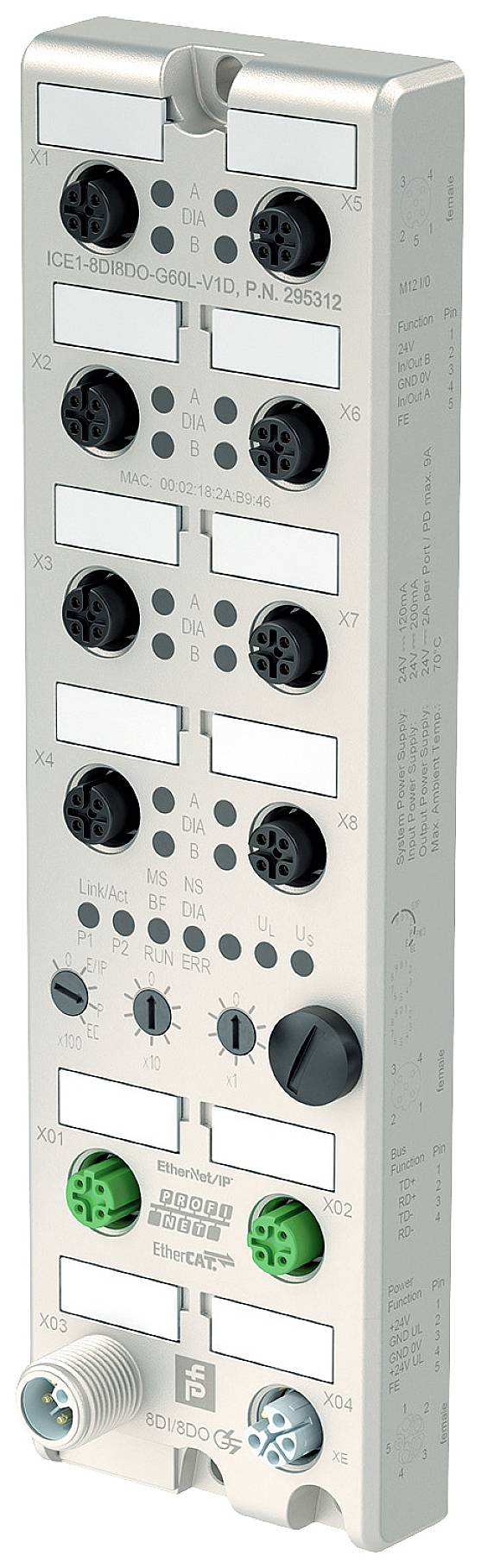

Similar a la imagen
Pepperl+Fuchs 70103603 ICE1-8IOL-S2-G60L-V1D Módulo E/S Ethernet industrial, IO-Link, Profinet, Ethernet/IP Número de en
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (525,21 € / Unidad)
525,21 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Tipo de producto
Módulo E/S
- las interfaces
Ethernet industrial
IO-Link
Profinet
Ethernet/IP
- tipo
ICE1-8IOL-S2-G60L-V1D
- Tensión de servicio
24 V/DC
- Min temperatura de funcionamiento.
-20 °C
- operativo
-20 °C (min)
- Número de entradas/salidas
16
- Número de entradas
12 x
- Número de salidas
12 x
- Dimen.
(Anch. x Alt.) 59.6 mm x 200 mm
- Altura
200 mm
- Anchura
59.6 mm
- Fabricante de la pieza.
70103603
- Función de carga inalámbrica
No
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2627622 Pepperl+Fuchs 70103603 ICE1-8IOL-S2-G60L-V1D Módulo E/S Ethernet industrial, IO-Link, Profinet, Ethernet/IP Número de en
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2627622 Pepperl+Fuchs 70103603 ICE1-8IOL-S2-G60L-V1D Módulo E/S Ethernet industrial, IO-Link, Profinet, Ethernet/IP Número de en
Descripción
Número/Tipo: 4 x IO-Link Clase A (X1 - X4) 4 x IO-Link Clase B (X5 - X8) Configurable como: máx. 8 IO-Link y 4 entradas y salidas digitales máx. 12 entradas digitales y 4 salidas digitales máx. 12 salidas digitales y 4 entradas digitales A prueba de cortocircuitos
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Número de archivo UL: E223772
- Pantallas/Controles
- Indicador LED: consulte el manual.
- Interruptor giratorio: Configuración del protocolo de bus de campo
- Datos eléctricos
- Tensión nominal de funcionamiento: 18 ... 30 V
- Tensión nominal: 24 V CC
- Consumo de corriente: típico 200 mA
- Corriente nominal: máx. 2 x 16 A por módulo | (corriente de paso a través de la fuente de alimentación con código L) | Corriente total máx. 9 A por módulo
- Aislamiento galvánico: entre US y UL
- Interfaz 1
- Tipo de interfaz: Ethernet industrial
- Físico: M12, codificado D
- Protocolo: PROFINET IO con protocolo de redundancia de medios (MRP) y redundancia del sistema S2. Ethernet/IP con anillo a nivel de dispositivo (DLR)
- Velocidad de transferencia: 10/100 Mbit/s
- Entradas/Salidas
- Número/Tipo: 4 x IO-Link Clase A (X1 - X4) | 4 x IO-Link Clase B (X5 - X8) | Configurable como: | máx. 8 IO-Link y 4 entradas/salidas digitales | máx. 12 entradas digitales y 4 salidas digitales | máx. 12 salidas digitales y 4 entradas digitales | A prueba de cortocircuitos
- Alimentación del sensor: máx. 500 mA por puerto (X1 - X8) a través de L+ (Pin 1)
- Corriente de salida: máx. 500 mA por puerto (X1 - X8) a través de C/Q (Pin 4) | adicionalmente máx. 2 A por puerto (X5 - X8) a través de UAuxiliar (Pin 2)
- Cumplimiento de las directrices
- Compatibilidad electromagnética
- Directiva 2014/30/UE: EN 61000-6-2:2005, EN 61000-6-4:2007+A1:2011
- Cumplimiento de las normas
- Clase de protección: EN 60529:2000
- Estándar Fieldbus: Tipo 1 según IEC 61131-2
- Emisión de interferencias: EN 61000-6-4:2007+A1:2011
- Inmunidad a las interferencias: EN 61000-6-2:2005
- Resistencia a los golpes: EN 61131-2:2004
- Condiciones ambientales
- Temperatura ambiente: -20 ... 70 °C (-4 ... 158 °F)
- Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
- Temperatura de arranque en frío: -40 °C (-40 °F)
- Humedad relativa: máx. 95%
- Altitud operativa: 0 ... 2000 m
- Resistencia a golpes e impactos: 50 g, 11 ms, todos los ejes.
- Resistencia a las vibraciones: 15 g a 5 - 500 Hz
- Nivel de contaminación: 3
- Datos mecánicos
- Elementos de contacto: PA
- Longitud de la caja: 21 mm
- Ancho de la caja: 59,6 mm
- Altura de la caja: 200 mm
- Clase de protección: IP65/IP67/IP69K
- Conexiones: Alimentación eléctrica M12, codificación L | Bus de campo M12, codificación D | Entradas/salidas M12, codificación A
- Material
- Contactos: CuSn, chapado en oro | CuNi, chapado en oro
- Carcasa: Fundición a presión de zinc
- Sello: FKM
- Peso: 500 g
- Par de apriete para tornillos de fijación: 1 Nm
- Par de apriete para el prensaestopas: 0,6 Nm
- Diseño: Recinto de campo
- Par de apriete de los tornillos de sujeción: 0,5 Nm
