Pepperl+Fuchs 317169 Conector de sensor/actuador, montado 2 m Número de polos: 4, 4 1 UD(S).

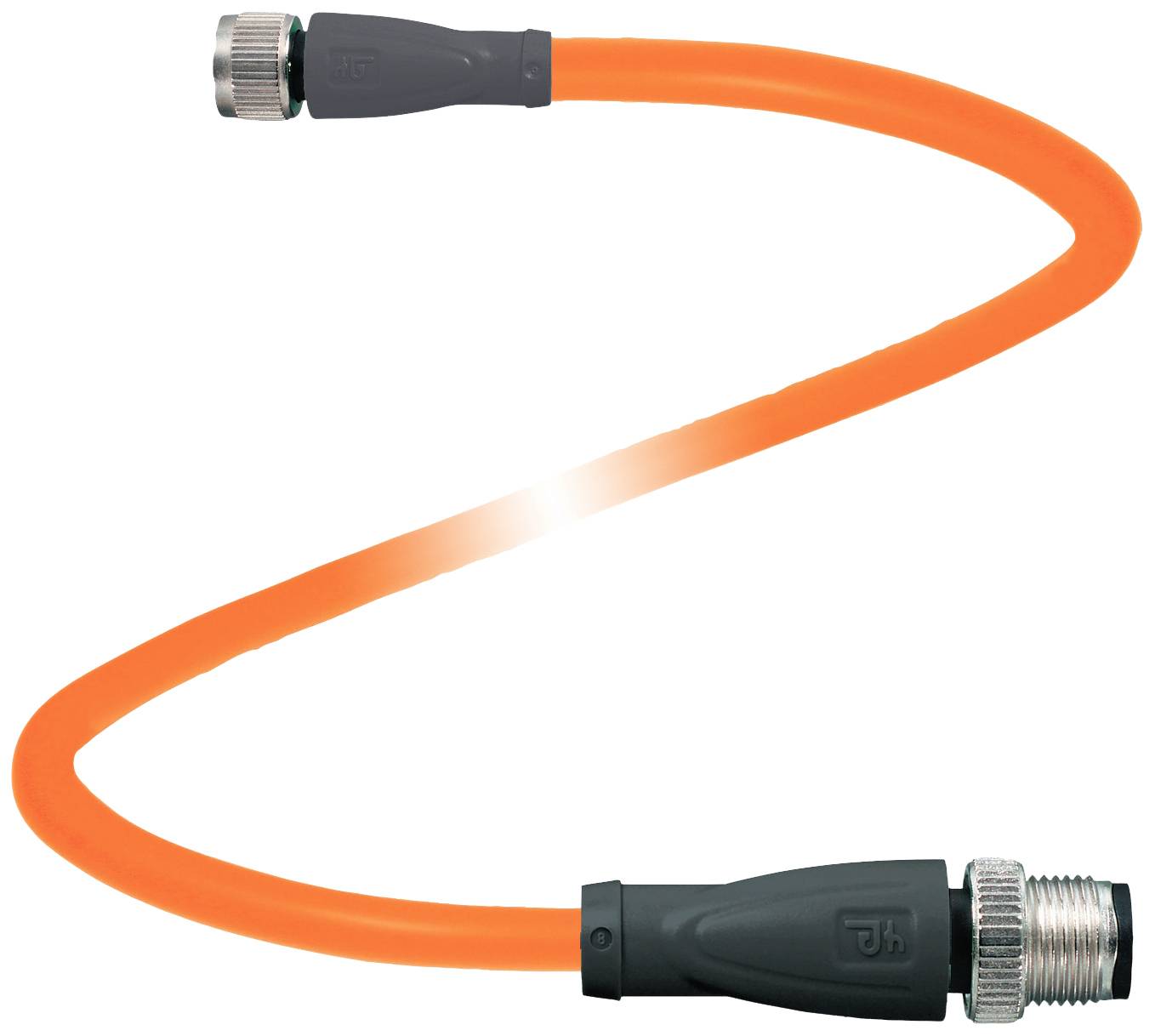

Pepperl+Fuchs 317169 Conector de sensor/actuador, montado 2 m Número de polos: 4, 4 1 UD(S).-0
Similar a la imagen
Tipo de producto
Conector de sensor/actuador, montado
Un lado de conexión
Conector hembra M8, recto
Lado del terminal B
Conector M12, recto
Número de polos
4
4
La longitud del cable
2 m
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Mar. 15/12
Vendido y enviado por  Conrad Electronic
Número
Total (38,99 € / Unidad)
38,99 €
Entrega intracomunitaria exenta de IVA IVA incl.
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

tipo

V31-GM-OR2M-POC-V1-G

Tipo de producto

Conector de sensor/actuador, montado

Un lado de conexión

Conector hembra M8, recto

Lado del terminal B

Conector M12, recto

Número de polos

4

4

La longitud del cable

2 m

Material de cubierta

POC

Tensión nominal

30 V DC/AC

Corriente nominal

3 A

Corriente nominal: redondeada

3 A

Codificación

A

IP67

IP68

IP69

Tipo de cierre

Atornillado

Fabricante de la pieza.

317169

Contenido

1 UD(S).

Ø cable

4.8 mm

Función de carga inalámbrica

No

Diámetro del cable (datos)

0,34 mm²

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2631444 Pepperl+Fuchs 317169 Conector de sensor/actuador, montado 2 m Número de polos: 4, 4 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2631444 Pepperl+Fuchs 317169 Conector de sensor/actuador, montado 2 m Número de polos: 4, 4 1 UD(S).

Descripción

Cable de conexión de conector hembra M8 a enchufe M12, con codificación A, 4 pines, cable TPE, resistente a la soldadura, color naranja, longitud: 2 m

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Conector 1
  • Conexión: Enchufe
  • Diseño: M8
  • Diseño: recto
  • Mecanismo de bloqueo: Conexión por tornillo
  • Número de polos: 4
  • Codificación: Codificación A
  • Conector 2
  • Conexión: Enchufe
  • Diseño: M12
  • Diseño: recto
  • Mecanismo de bloqueo: Conexión por tornillo
  • Número de polos: 4
  • Codificación: Codificación A
  • Datos eléctricos
  • Tensión de funcionamiento: máx. 30 V CA/CC
  • Corriente de funcionamiento: máx. 3 A
  • conformidad
  • Clase de protección: EN 60529
  • Tipo de conector: Conector M12 x 1: IEC 61076-2-101 | Conector M8 x 1: IEC 61076-2-104
  • Inflamabilidad: IEC 60332-1-2, ISO 14572, ISO 6722
  • Libre de halógenos: IEC 60754-2
  • Resistencia a la hidrólisis: ISO 6722
  • Resistencia al aceite: ISO 14572
  • Condiciones ambientales
  • Temperatura ambiente
  • Conectores: -40 ... 90 °C (-40 ... 194 °F)
  • Cables instalados permanentemente: -40 ... 120 °C (-40 ... 248 °F) durante 20000 h | -40 ... 150 °C (-40 ... 302 °F) durante 3000 h
  • Cable flexible: -15 ... 120 °C (5 ... 248 °F) durante 20000 h | -15 ... 150 °C (5 ... 302 °F) durante 3000 h
  • Nivel de contaminación: 3
  • Datos mecánicos
  • Conector 1
  • Par de apriete: 0,4 Nm
  • Dispositivo antivibración: disponible
  • Ensamblaje de la herramienta: moleteado longitudinal
  • Ciclos de conexión: mín. 100
  • Tipo de seguridad: IP67
  • Conector 2
  • Par de apriete: 0,6 Nm
  • Dispositivo antivibración: disponible
  • Ensamblaje de la herramienta: moleteado longitudinal
  • Ciclos de conexión: mín. 100
  • Grado de protección: IP67 / IP68 / IP69
  • Cable: conforme a IEC/EN 60228 (DIN VDE 0295) Clase 5
  • Diámetro de la carcasa: 4,8 mm
  • Radio de curvatura:> 10 x diámetro del cable, en movimiento |> 10 veces el diámetro del cable, instalado permanentemente
  • Fuerza de sujeción de la vaina: máx. 50 N / 300 mm
  • Color del recubrimiento: naranja (similar al RAL 2003)
  • Número de cables: 4
  • Sección transversal del alambre: 0,34 mm2
  • Color de los cables: Cable 1: marrón | Cable 2: blanco | Cable 3: azul | Cable 4: negro
  • Construcción del alambre: 19 x 0,16 mm Ø
  • Longitud: 2 m
  • Abreviatura del cable: Li 7Y 41X 4 x 0,34
  • Idoneidad de la cadena portacables
  • Ciclos de torsión: mín. 300.000
  • Tensión torsional: ± 360°/30 cm
  • Material
  • Libertad en los laboratorios: sí
  • Libre de halógenos: sí
  • Conector enchufable
  • Conexión por tornillo: Zinc fundido a presión, niquelado.
  • Cuerpo del mango: TPU, negro
  • Superficie de contacto: Au
  • Inflamabilidad: V-2
  • Cable
  • Abrigo: POC
  • Aislamiento del cable: ETFE
  • Resistencia a las gotas de sudor: sí
  • Resistencia a las salpicaduras de soldadura: sí
  • Resistencia al aceite: sí
  • Resistencia a la hidrólisis: sí
  • Inflamabilidad: retardante de llama
  • Entrecruzado molecularmente: sí
