Pepperl+Fuchs 313282 M-LB-2144 Módulo de protección contra sobrecorriente 5 kA Piece 1 UD(S).

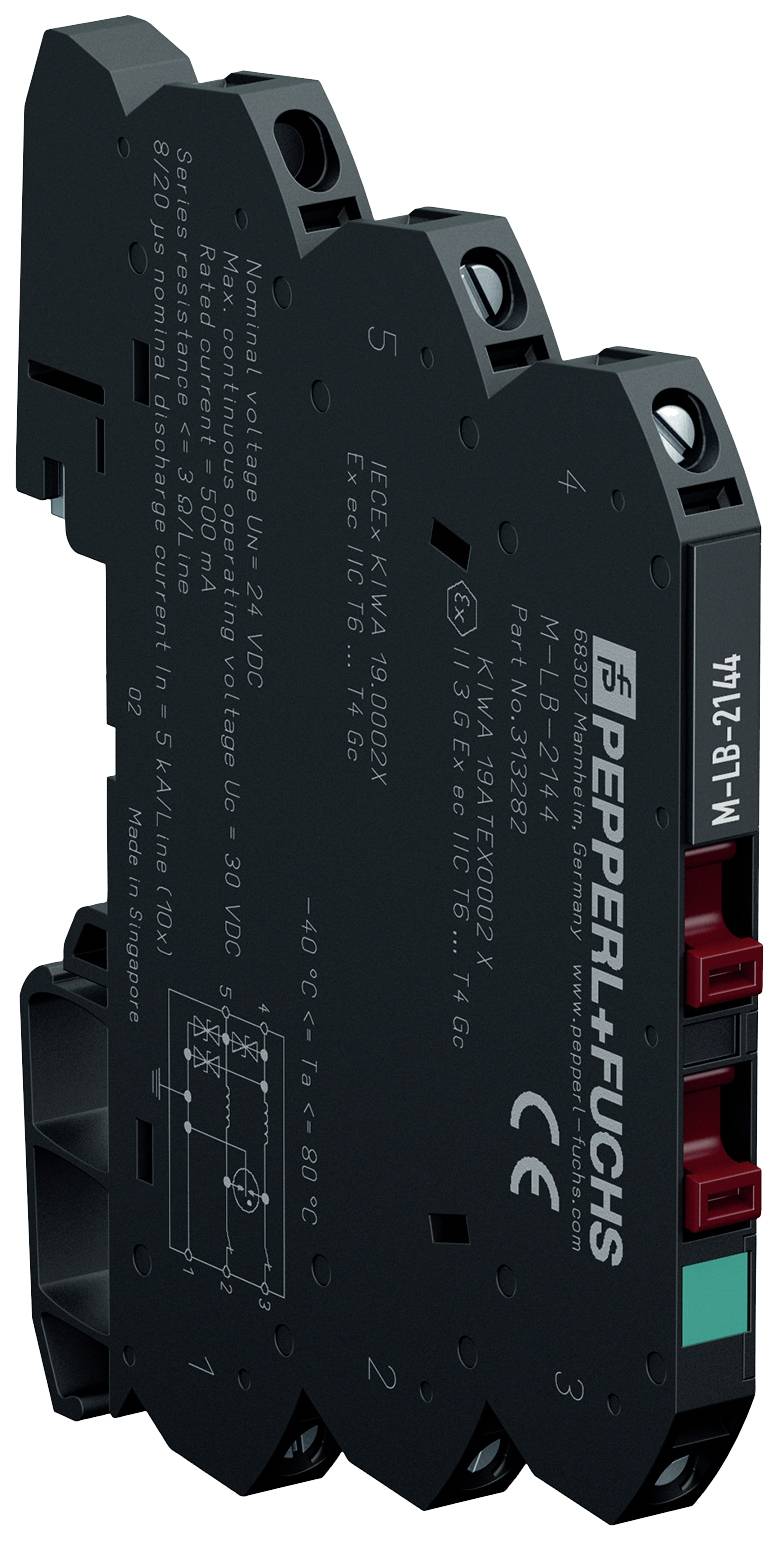

Pepperl+Fuchs 313282 M-LB-2144 Módulo de protección contra sobrecorriente 5 kA Piece 1 UD(S).-0
Similar a la imagen
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Jue. 19/11
Vendido y enviado por  Conrad Electronic
Número
Total (72,26 € / Unidad)
72,26 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 8,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto

Módulo de protección contra sobrecorriente

Corriente de fuga

5 kA

Tensión nominal

24 V/DC

Fabricante de la pieza.

313282

Dimen.

(Anch. x Alt. x Prof.) 6.2 x 93 x 72.4 mm

Anchura

6.2 mm

Altura

93 mm

Profundidad

72.4 mm

Contenido

1 UD(S).

Tipo de embalaje

Piece

Función de carga inalámbrica

No

UKCA

Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2630687 Pepperl+Fuchs 313282 M-LB-2144 Módulo de protección contra sobrecorriente 5 kA Piece 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2630687 Pepperl+Fuchs 313282 M-LB-2144 Módulo de protección contra sobrecorriente 5 kA Piece 1 UD(S).

Descripción

Serie M-LB 2000; Protección contra sobretensiones; Terminal de tornillo; Tensión nominal 24 V; Tensión máxima 30 V; 2 conductores protegidos; Corriente de descarga 5 kA; Conexión a tierra.

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Número de líneas de señal protegidas: 2
  • Topología: en tierra
  • Indicadores clave de rendimiento para la seguridad funcional
  • Nivel de integridad de seguridad (SIL): SIL 3
  • Datos eléctricos
  • Conexión: Zona protegida: terminales 4, 5 | Zona no protegida: terminales 2, 3 | Apantallamiento/conexión a tierra: terminal 1 (opcional)
  • Corriente nominal: 500 mA, consulte las tablas de reducción para conocer las limitaciones | UL: 400 mA, consulte las tablas de reducción para conocer las limitaciones
  • Corriente de fuga:< 6 µA a 24 V y 25 °C (77 °F), de línea a línea
  • Tensión nominal: 24 V CC
  • Tensión máxima continua: 30 V CC
  • Resistencia longitudinal: ≤ 3 Ω por línea
  • Corriente de impulso nominal: 1 kV/0,5 kA (Categoría C1) | 10 kV/5 kA (Categoría C2) | 1 kA (Categoría D1)
  • Corriente de descarga de impulso (10/350 µs): 1 kA por línea (2x)
  • Corriente de descarga nominal (8/20 µs): 5 kA por línea (10x)
  • Corriente de descarga total (8/20 µs): 20 kA (1x), modo de fallo por sobrecarga 3 según IEC 61643-21
  • Nivel de protección: máx. 45 V línea a línea con corriente de descarga nominal Inorte | máx. 60 V línea-tierra con corriente de descarga nominal Inorte
  • Tiempo de reinicio del pulso:< 500 ms
  • Pérdida de inserción: ≤ 3 dB a 0 ... 700 kHz en el sistema de 100 Ω
  • conformidad
  • Compatibilidad electromagnética: EN 61326-3-1:2017
  • Clase de protección: IEC 60529:2013
  • Seguridad funcional: IEC/EN 61508:2010
  • Dispositivos de protección contra sobretensiones para baja tensión: IEC 61643-21:2000+A1:2008+A2:2012
  • Condiciones ambientales
  • Temperatura ambiente: -40 ... 80 °C (-40 ... 176 °F) | Tenga en cuenta el rango de temperatura limitado por la reducción, consulte la sección Reducción.
  • Temperatura de almacenamiento: -40 ... 85 °C (-40 ... 185 °F)
  • Humedad relativa: máx. 95%, sin condensación
  • Datos mecánicos
  • Clase de protección: IP20, después de la instalación de la placa aislante.
  • Conexión: Terminales de tornillo, sección transversal máxima del conductor 1 x 2,5 mm²2
  • Material: Poliamida (PA)
  • Peso: aprox. 32 g
  • Dimensiones: 6,2 x 93 x 72,4 mm (ancho x alto x profundidad)
  • Montaje: sobre carril DIN de 35 mm según EN 60715:2001
  • Datos para su uso en atmósferas potencialmente explosivas. áreas
  • Certificado: KIWA 19 ATEX 0002 X
  • Marcado: ATEX II 3G Ex ec IIC T6...T4 Gc
  • Clase de temperatura: T6, T5 o T4, restricciones en las tablas de reducción
  • Cumplimiento de las directrices
  • Directiva 2014/34/UE: EN IEC 60079-0:2018+AC:2020 , EN 60079-7:2015+A1:2018
  • Aprobaciones internacionales
  • Homologación UL: E501704 | E501881
  • Tensión de ruptura: 30 ... 45 V línea a línea a 100 V/s según UL 497B | 30 ... 45 V línea a tierra a 100 V/s según UL 497B |< 1000 V a 100 V/µs según UL 497B
  • Aprobación IECEx
  • Certificado IECEx: IECEx KIWA 19.0002X
  • Marcado IECEx: Ex ec IIC T6...T4 Gc
