Similar a la imagen

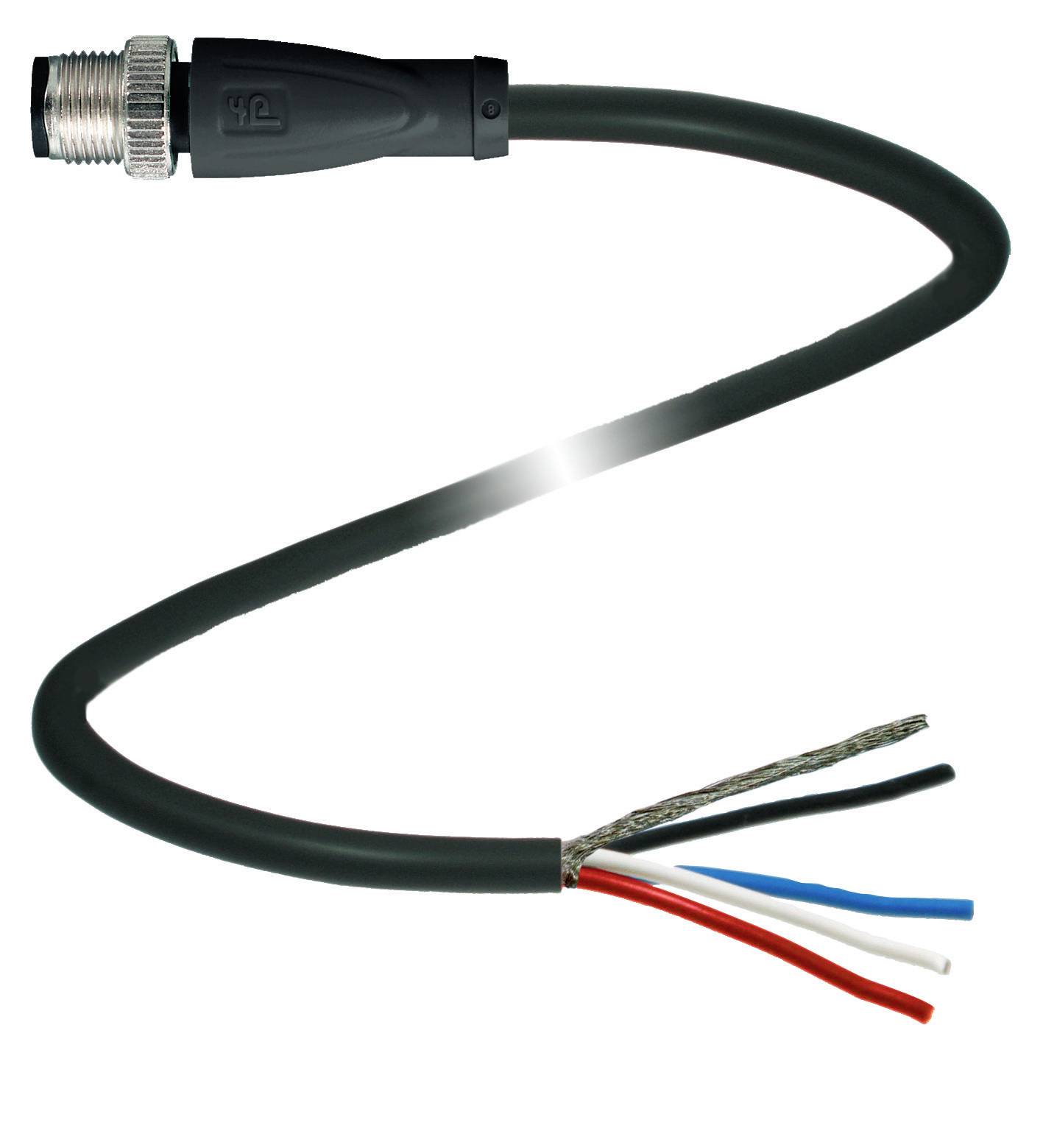

Pepperl+Fuchs 310003 Conector de sensor/actuador, montado M12 x 1 3 m Número de polos: 5 1 UD(S).
Tipo de producto
Conector de sensor/actuador, montado
Norma de conectores
CANopen-/DeviceNet
Un lado de conexión
Conector M12, recto
Lado del terminal B
Cable, extremo abierto
Número de polos
5
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
64 Unidad(es)
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.Vendido y enviado por Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
35,29 €
3
3% = 3,45 €
34,14 €
5
5% = 8,05 €
33,68 €
10
5% = 19,10 €
33,38 €
25
6% = 56,50 €
33,03 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (35,29 € / Unidad)
35,29 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- tipo
LX-POEV 200KAD-ST-SG
- Tipo de producto
Conector de sensor/actuador, montado
- Norma de conectores
CANopen-/DeviceNet
- Un lado de conexión
Conector M12, recto
- Lado del terminal B
Cable, extremo abierto
- Número de polos
5
- La longitud del cable
3 m
- Material de cubierta
PUR
- Tensión nominal
60 V/DC
- Corriente nominal
4 A
- Corriente nominal: redondeada
4 A
- Sección transversal de conexión (máx.)
0.34 mm²
- Øe
6 mm
- Calibre de cable (cableado de sensores actuadores)
0.34 mm²
- conexión
Conector
- Tipo de rosca, lado de conexión
M12 x 1
- Tipo de rosca de la conexión por cable y montaje
M12 x 1
- Codificación
A
- Material de contacto
Au
- Superficie de contacto
Au
- máx. sección transversal
0.34 mm²
IP67
IP68
IP69
- características especiales
No apto para la cadena de arrastre
- min temperatura.
-50 °C
- Máx. Temperatura
105 °C
- Tipo de cierre
Atornillado
- Fabricante de la pieza.
310003
- Contenido
1 UD(S).
- Ø cable
6 mm
- Ø del cable (máx.)
6 mm
- Ø de capacidad de cables
6 mm (max)
- Altura
50 mm
- longitud
150 cm
- Anchura
100 mm
- Función de carga inalámbrica
No
- Diámetro del cable (datos)
0,34 mm²
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2630280 Pepperl+Fuchs 310003 Conector de sensor/actuador, montado M12 x 1 3 m Número de polos: 5 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2630280 Pepperl+Fuchs 310003 Conector de sensor/actuador, montado M12 x 1 3 m Número de polos: 5 1 UD(S).
Descripción
Cable de bus DeviceNet/CANOpen, conector recto M12; cable PUR de 5 pines con codificación A, par trenzado de 4 conductores, negro; apantallado, homologado por UL, apto para cadenas portacables, uso en exteriores; longitud: 3 m
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Conector 1
- Conexión: Enchufe
- Diseño: M12
- Diseño: recto
- Mecanismo de bloqueo: Conexión por tornillo
- Número de polos: 5
- Codificación: Codificación A
- Conector 2
- Conexión: fin de línea libre
- Número de archivo UL: E231213
- Datos eléctricos
- Tensión de funcionamiento: máx. 48 V CA / 60 V CC
- Corriente de funcionamiento: máx. 4 A
- conformidad
- Clase de protección: EN 60529
- Conector: M12 x 1 conector: IEC 61076-2-101
- Inflamabilidad: UL 1581, IEC 60332-1-2
- Libre de halógenos: IEC 60754-1
- Resistencia química: DIN EN 60811-2-1
- Resistencia microbiana: DIN EN 50525-2-21 / DIN VDE 0282-10
- Resistencia a la hidrólisis: DIN EN 50525-2-21
- Resistencia al aceite: DIN EN 60811-2-1
- Aprobaciones y certificados
- Aprobación UL: AWM ESTILO 21924/11558 105 °C 300 V AWM IA/B 105 °C 300 V FT2 (cable)
- Condiciones ambientales
- Temperatura ambiente
- Conectores: -40 ... 90 °C (-40 ... 194 °F)
- Cable, instalado permanentemente: -50 ... 105 °C (-58 ... 221 °F)
- Cable flexible: -30 ... 105 °C (-22 ... 221 °F)
- Nivel de contaminación: 3
- Datos mecánicos
- Conector enchufable
- Par de apriete: 0,6 Nm
- Dispositivo antivibración: disponible
- Ensamblaje de la herramienta: moleteado longitudinal
- Ciclos de conexión: mín. 100
- Blindaje: El blindaje está conectado al pin 1 y a los terminales de tornillo.
- Grado de protección: IP67 / IP68 / IP69
- Cable: conforme a IEC/EN 60228 (DIN VDE 0295) Clase 5
- Diámetro de la vaina: 6 mm
- Radio de curvatura:> 10 x diámetro del cable, en movimiento |> 5 veces el diámetro de la tubería en una sola curva.
- Fuerza de sujeción de la vaina: máx. 80 N / 500 mm
- Color del recubrimiento: negro (similar al RAL 9005)
- Número de cables: 4
- Sección transversal del alambre: 0,34 mm2
- Color de los cables: Cable 2: rojo | Cable 3: negro | Cable 4: blanco | Cable 5: azul
- Construcción del conductor: 19 x 0,15 mm Ø | trenzados en pares para formar un cuádruple estrellado
- Escudo: Trenza de cobre estañado, 85% de cobertura
- Longitud: 3 m
- Abreviatura del cable: Li 9Y C11Y 2 x 2 x 0,34
- Idoneidad de la cadena portacables
- Ciclos de la cadena de arrastre: mín. 3000000
- Velocidad de desplazamiento: máx. 2,5 m/s
- Distancia recorrida: 0,51 m
- Aceleración: máx. 12 m/s²2
- Material
- Libertad en los laboratorios: sí
- Libre de halógenos: sí
- Conector enchufable
- Conexión por tornillo: Zinc fundido a presión, niquelado.
- Cuerpo del mango: TPU, negro
- Superficie de contacto: Au
- Inflamabilidad: V-2
- Cable
- Vaina: PUR sobre una base de poliéter
- Aislamiento del cable: PP
- Resistencia al agua salada: sí
- Resistencia al aceite: sí
- Resistencia microbiana: sí
- Resistencia a la hidrólisis: sí
- Inflamabilidad: FT2
