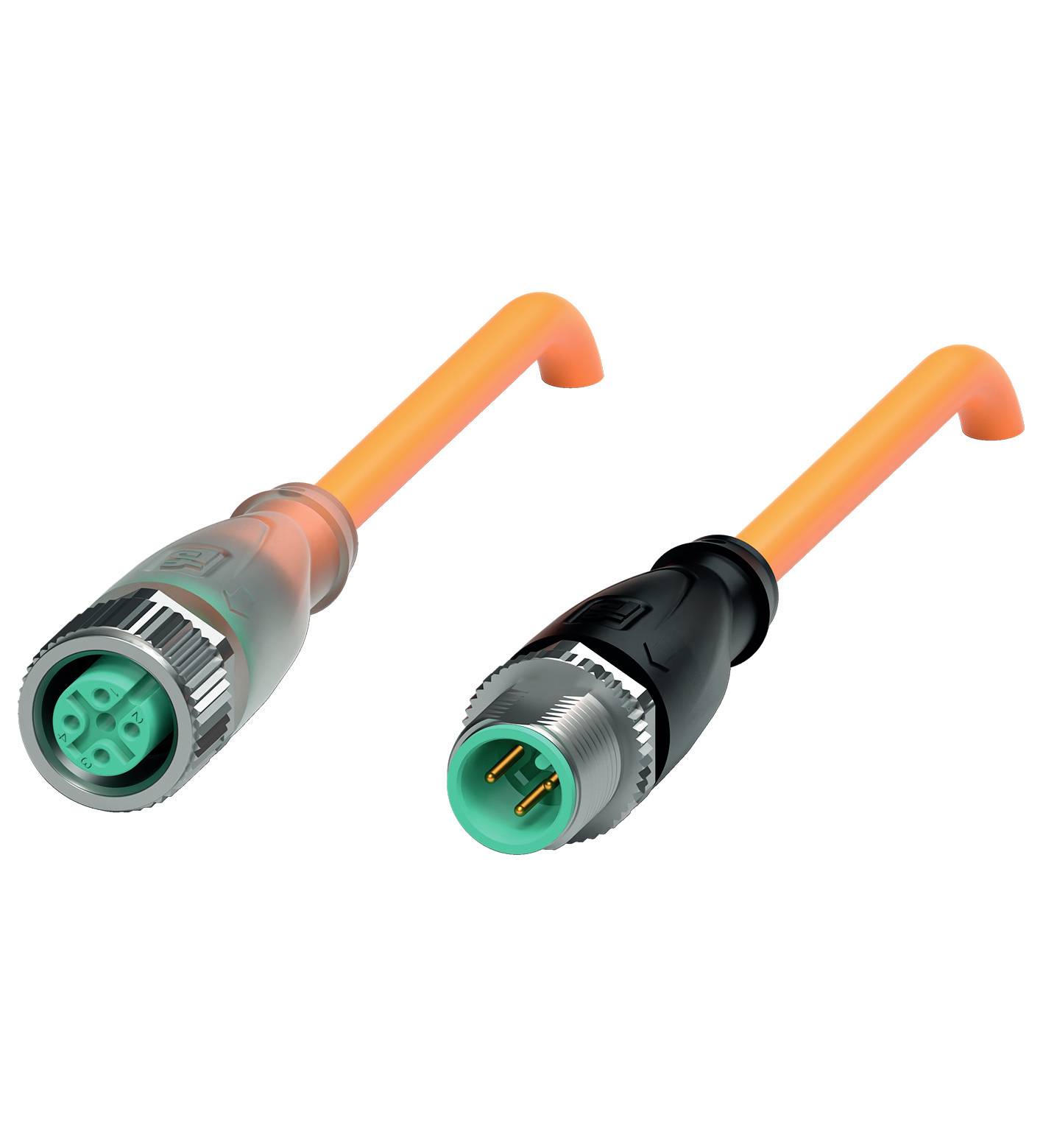

Similar a la imagen
Pepperl+Fuchs 293708 Conector de sensor/actuador, montado M12 x 1 2 m Número de polos: 3, 3 1 UD(S).
Tipo de producto
Conector de sensor/actuador, montado
Un lado de conexión
Conector hembra M12, recto
Lado del terminal B
Conector M12, recto
Número de polos
3
3
La longitud del cable
2 m
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
37,81 €
3
3% = 3,69 €
36,58 €
5
5% = 8,65 €
36,08 €
10
5% = 20,50 €
35,76 €
25
6% = 60,50 €
35,39 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (37,81 € / Unidad)
37,81 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- tipo
V1-G-E2-OR2M-POC-V1-G
- Tipo de producto
Conector de sensor/actuador, montado
- Un lado de conexión
Conector hembra M12, recto
- Lado del terminal B
Conector M12, recto
- Número de polos
3
3
- La longitud del cable
2 m
- Material de cubierta
POC
- Tensión nominal
24 V/DC
- Corriente nominal
4 A
- Corriente nominal: redondeada
4 A
- Øe
4.8 mm
- Calibre de cable (cableado de sensores actuadores)
0.34 mm²
- conexión
Conector hembra M12
- Tipo de rosca, lado de conexión
M12 x 1
- Tipo de rosca de la conexión por cable y montaje
M12 x 1
- Codificación
A
- Material de contacto
Gold
- Superficie de contacto
Gold
IP68
IP69
- características especiales
Sin halógenos
- min temperatura.
-40 °C
- Máx. Temperatura
150 °C
- Tipo de cierre
Atornillado
- Fabricante de la pieza.
293708
- Contenido
1 UD(S).
- Ø cable
4.8 mm
- Función de carga inalámbrica
No
- Diámetro del cable (datos)
0,34 mm²
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 2630571 Pepperl+Fuchs 293708 Conector de sensor/actuador, montado M12 x 1 2 m Número de polos: 3, 3 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2630571 Pepperl+Fuchs 293708 Conector de sensor/actuador, montado M12 x 1 2 m Número de polos: 3, 3 1 UD(S).
Descripción
Cable de conexión de conector M12 hembra a conector M12 macho, con codificación A, LED de 3 pines, cable TPE, color naranja resistente a la soldadura, longitud: 2 m
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Conector 1
- Conexión: Enchufe
- Diseño: M12
- Diseño: recto
- Mecanismo de bloqueo: Conexión por tornillo
- Número de polos: 3
- Codificación: Codificación A
- Conector 2
- Conexión: Enchufe
- Diseño: M12
- Diseño: recto
- Mecanismo de bloqueo: Conexión por tornillo
- Número de polos: 3
- Codificación: Codificación A
- Pantallas/Controles
- LED verde: Indicador de funcionamiento
- LED amarillo: Indicador de función, pin 4
- Datos eléctricos
- Tensión de funcionamiento: máx. 24 V CC -20% / +25%
- Corriente de funcionamiento: máx. 4 A
- conformidad
- Clase de protección: EN 60529
- Conector: M12 x 1 conector: IEC 61076-2-101
- Inflamabilidad: IEC 60332-1-2, ISO 14572, ISO 6722
- Libre de halógenos: IEC 60754-2
- Resistencia a la hidrólisis: ISO 6722
- Resistencia al aceite: ISO 14572
- Condiciones ambientales
- Temperatura ambiente
- Conectores: -40 ... 90 °C (-40 ... 194 °F)
- Cables instalados permanentemente: -40 ... 120 °C (-40 ... 248 °F) durante 20000 h | -40 ... 150 °C (-40 ... 302 °F) durante 3000 h
- Cable flexible: -15 ... 120 °C (5 ... 248 °F) durante 20000 h | -15 ... 150 °C (5 ... 302 °F) durante 3000 h
- Nivel de contaminación: 3
- Datos mecánicos
- Conector enchufable
- Par de apriete: 0,6 Nm
- Dispositivo antivibración: disponible
- Ensamblaje de la herramienta: moleteado longitudinal y tuerca hexagonal SW = 14 mm
- Ciclos de conexión: mín. 100
- Grado de protección: IP68 / IP69
- Cable: conforme a IEC/EN 60228 (DIN VDE 0295) Clase 5
- Diámetro de la carcasa: 4,8 mm
- Radio de curvatura:> 10 x diámetro del cable, en movimiento |> 10 veces el diámetro del cable, instalado permanentemente
- Fuerza de sujeción de la vaina: máx. 50 N / 300 mm
- Color del recubrimiento: naranja (similar al RAL 2003)
- Número de cables: 4
- Sección transversal del alambre: 0,34 mm2
- Color de los cables: Cable 1: marrón | Cable 2: no se utiliza | Cable 3: azul | Cable 4: negro
- Construcción del alambre: 19 x 0,16 mm Ø
- Longitud: 2 m
- Abreviatura del cable: Li 7Y 41X 4 x 0,34
- Idoneidad de la cadena portacables
- Ciclos de torsión: mín. 300.000
- Tensión torsional: ± 360°/30 cm
- Material
- Libertad en los laboratorios: sí
- Libre de halógenos: sí
- Conector enchufable
- Conexión por tornillo: Zinc fundido a presión, niquelado.
- Cuerpo del mango: TPU, transparente/negro
- Sello: FKM
- Superficie de contacto: Au
- Inflamabilidad: V-2
- Cable
- Abrigo: POC
- Aislamiento del cable: ETFE
- Resistencia a las gotas de sudor: sí
- Resistencia a las salpicaduras de soldadura: sí
- Resistencia al aceite: sí
- Resistencia a la hidrólisis: sí
- Inflamabilidad: retardante de llama
- Entrecruzado molecularmente: sí
