Similar a la imagen

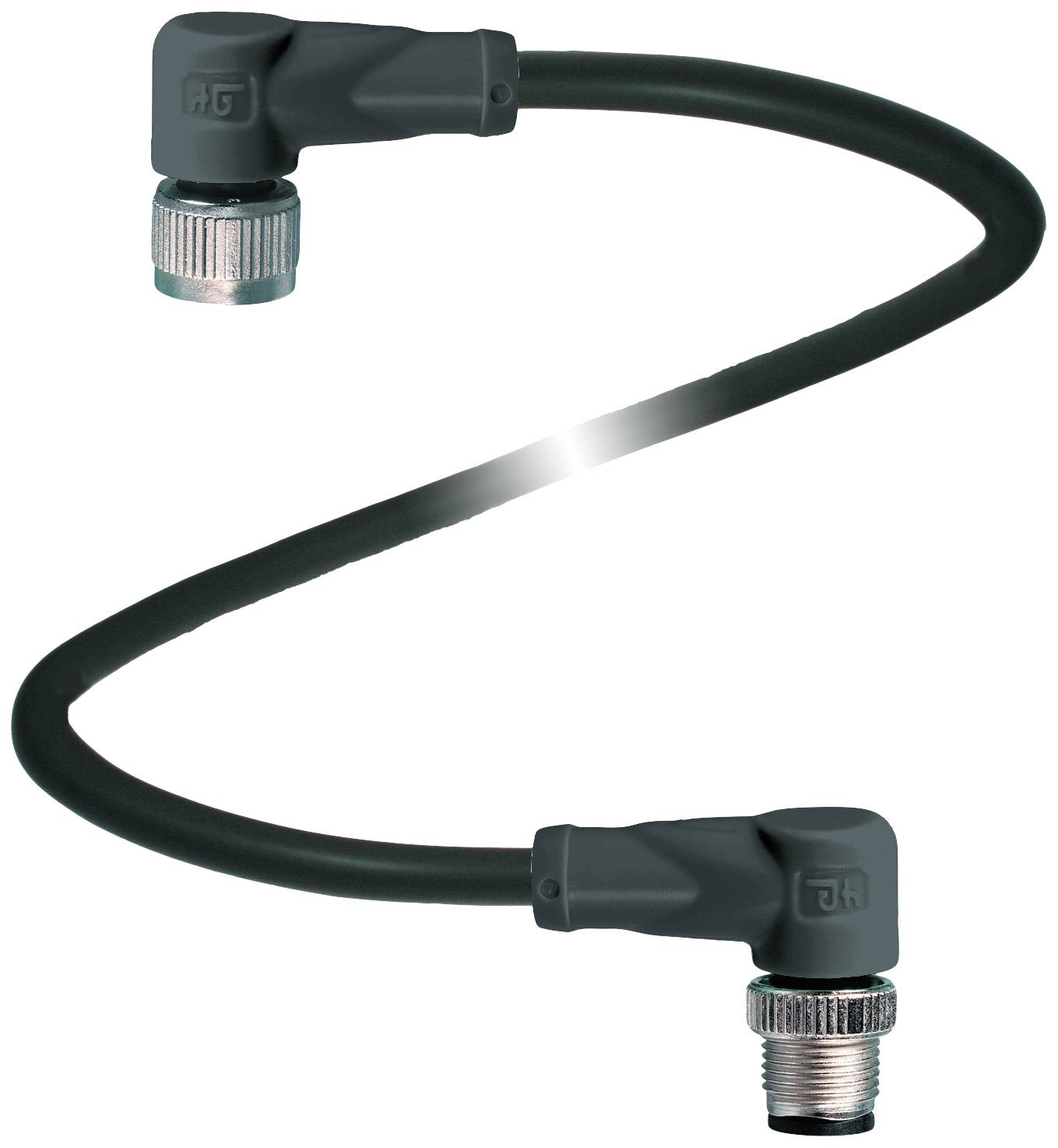

Pepperl+Fuchs 281663 Conector de sensor/actuador, montado M12 x 1 1.1 m Número de polos: 4, 4 1 UD(S).
Tipo de producto
Conector de sensor/actuador, montado
Un lado de conexión
Conector hembra M12, acodado
Lado del terminal B
Conector M12, acodado
Número de polos
4
4
La longitud del cable
1.1 m
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (57,99 € / Unidad)
57,99 €
IVA incl.
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- tipo
V1-W-BK1,1M-PUR-U5/ABG-V1-W
- Tipo de producto
Conector de sensor/actuador, montado
- Un lado de conexión
Conector hembra M12, acodado
- Lado del terminal B
Conector M12, acodado
- Número de polos
4
4
- La longitud del cable
1.1 m
- Material de cubierta
PUR
- Tensión nominal
250 V DC/AC
- Corriente nominal
4 A
- Corriente nominal: redondeada
4 A
- Sección transversal de conexión (máx.)
0.5 mm²
- Øe
6 mm
- Calibre de cable (cableado de sensores actuadores)
0.5 mm²
- conexión
Conector M12
- Color del fabricante
Schwarz
- Tipo de rosca, lado de conexión
M12 x 1
- Tipo de rosca de la conexión por cable y montaje
M12 x 1
- Color del cable
Schwarz
- Codificación
A
- Superficie de contacto
Gold
- máx. sección transversal
0.5 mm²
IP67
IP68
IP69
- características especiales
Blindado
- min temperatura.
-50 °C
- Máx. Temperatura
105 °C
- Tipo de cierre
Atornillado
- Fabricante de la pieza.
281663
- Contenido
1 UD(S).
- Ø cable
6 mm
- Ø del cable (máx.)
6 mm
- Ø de capacidad de cables
6 mm (max)
- Función de carga inalámbrica
No
- Diámetro del cable (datos)
0,5 mm²
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 2631609 Pepperl+Fuchs 281663 Conector de sensor/actuador, montado M12 x 1 1.1 m Número de polos: 4, 4 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2631609 Pepperl+Fuchs 281663 Conector de sensor/actuador, montado M12 x 1 1.1 m Número de polos: 4, 4 1 UD(S).
Descripción
Cable de conexión, M12 a M12, cable PUR, 4 pines, apantallado, longitud: 1,1 m
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Conector 1
- Conexión: Enchufe
- Diseño: M12
- Diseño: angular
- Mecanismo de bloqueo: Conexión por tornillo
- Número de polos: 4
- Codificación: Codificación A
- Conector 2
- Conexión: Enchufe
- Diseño: M12
- Diseño: angular
- Mecanismo de bloqueo: Conexión por tornillo
- Número de polos: 4
- Codificación: Codificación A
- Número de archivo UL: E231213
- Datos eléctricos
- Tensión de funcionamiento: máx. 250 V CA/CC
- Corriente de funcionamiento: máx. 4 A
- conformidad
- Clase de protección: EN 60529
- Conector: M12 x 1 conector: IEC 61076-2-101
- Inflamabilidad: UL 1581; EN 60332-2-2
- Libre de halógenos: DIN VDE 0472-815 / DIN EN 50267-2-1
- Aprobaciones y certificados
- Aprobación UL: AWM ESTILO 21924/11558 105 °C 300 V AWM IA/B 105 °C 300 V FT2 (cable)
- Condiciones ambientales
- Temperatura ambiente
- Conectores: -40 ... 90 °C (-40 ... 194 °F)
- Cable, instalado permanentemente: -50 ... 105 °C (-58 ... 221 °F)
- Cable flexible: -30 ... 105 °C (-22 ... 221 °F)
- Nivel de contaminación: 3
- Datos mecánicos
- Conector enchufable
- Par de apriete: 0,6 Nm
- Dispositivo antivibración: disponible
- Ensamblaje de la herramienta: moleteado longitudinal
- Ciclos de conexión: mín. 100
- Blindaje: El blindaje se coloca en la conexión de tornillo.
- Grado de protección: IP67 / IP68 / IP69
- Cable: conforme a IEC/EN 60228 (DIN VDE 0295) Clase 6
- Diámetro de la vaina: 6 mm
- Radio de curvatura:> 10 x diámetro del cable, en movimiento |> 5 x diámetro del cable, instalado permanentemente
- Fuerza de sujeción de la vaina: máx. 80 N / 300 mm
- Color del recubrimiento: negro (similar al RAL 7021)
- Número de cables: 4
- Sección transversal del alambre: 0,5 mm2
- Color de los cables: Cable 1: marrón | Cable 2: blanco | Cable 3: azul | Cable 4: negro
- Construcción del alambre: 28 x 0,15 mm Ø
- Escudo: Trenza de cobre estañado, 85% de cobertura
- Longitud: 1,1 m
- Abreviatura del cable: Li 9Y C11Y 4 x 0,50
- Material
- Libre de halógenos: sí
- Conector enchufable
- Conexión por tornillo: Zinc fundido a presión, niquelado.
- Cuerpo del mango: TPU, negro
- Superficie de contacto: Au
- Inflamabilidad: V-2
- Cable
- Vaina: PUR sobre una base de poliéter
- Aislamiento del cable: PP
- Resistencia a los rayos UV: sí
- Resistencia microbiana: sí
- Resistencia a la hidrólisis: sí
- Inflamabilidad: FT2
