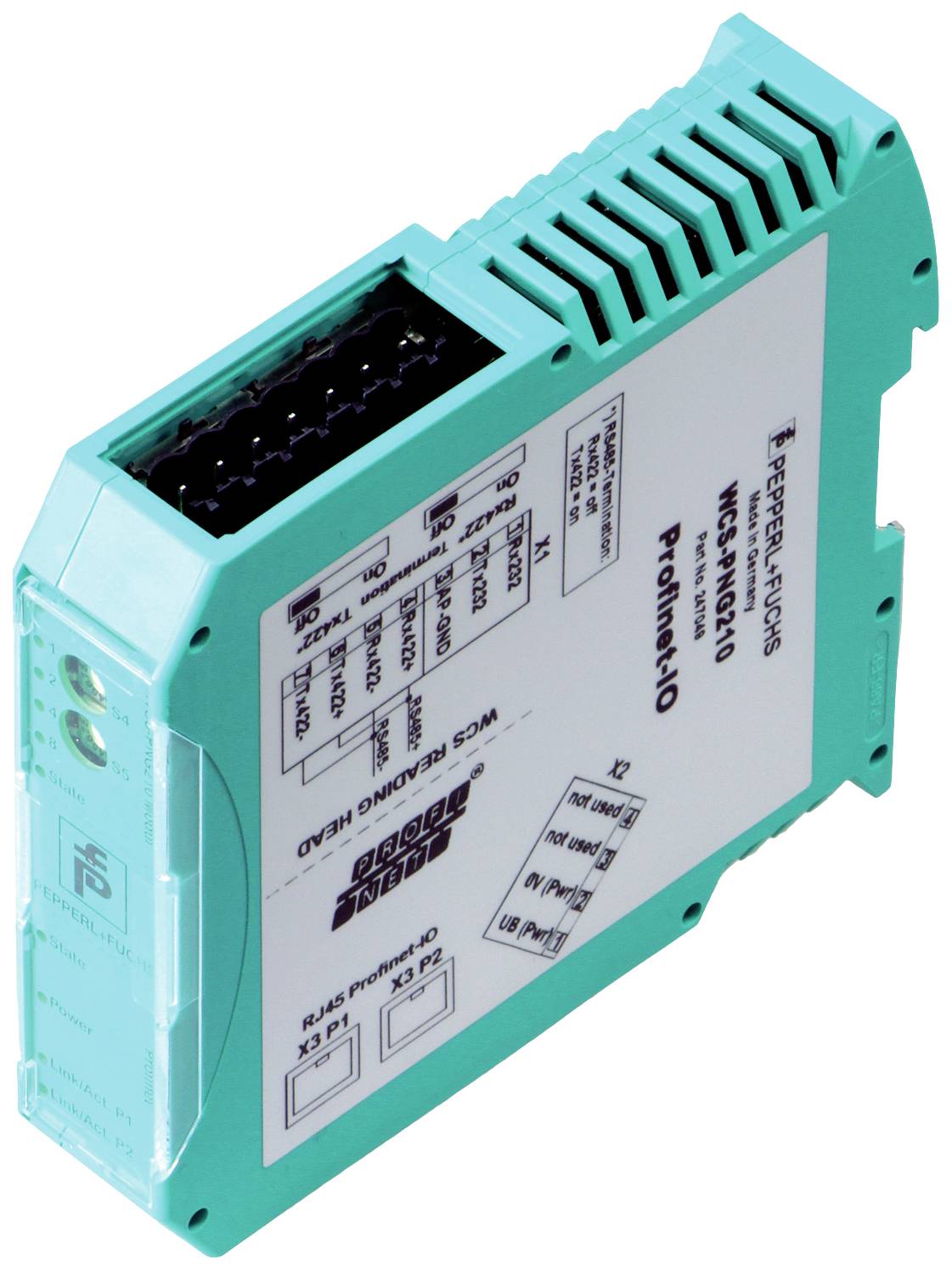

Name: Pepperl+Fuchs 247049 Módulo de interfaz WCS-PNG210 1 UD(S).
Brand: Pepperl+Fuchs
SKU: 2629115
Availability: BackOrder

Pepperl+Fuchs 247049 Módulo de interfaz WCS-PNG210 1 UD(S).-0

Similar a la imagen

Tipo de producto

Módulo de interfaz

tipo

WCS-PNG210

Contenido

1 UD(S).

Función de carga inalámbrica

UKCA

Sí

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 17/12

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (1979,00 € / Unidad)

1979,00 €

IVA incl.

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Tipo de producto: Módulo de interfaz

tipo: WCS-PNG210

Contenido: 1 UD(S).

Función de carga inalámbrica: No

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 2629115 Pepperl+Fuchs 247049 Módulo de interfaz WCS-PNG210 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2629115 Pepperl+Fuchs 247049 Módulo de interfaz WCS-PNG210 1 UD(S).

Descripción

Tipo de interfaz: Ethernet; 100 BASE-TX, Tensión de funcionamiento: 10 ... 30 V CC, Consumo de energía: ≥ 3,6 W (sin cabezales de lectura), Material: Plástico, Tipo de conexión: Interfaz 1; Interfaz 2: Conector RJ-45 de 8 pines; Interfaz 3: Terminal de tornillo = 2,5 mm², 5 pines

Este texto es el resultado de una traducción automática.

Modelo

Datos generales
Instalación: Montaje en carril DIN
Indicadores clave de rendimiento para la seguridad funcional
MTTFd: 180 a
Vida útil (TM): 20 a
Cobertura diagnóstica (CD): 0%
Datos eléctricos
Tensión de funcionamiento: 10 ... 30 V CC
Consumo de energía: ≤ 3,6 W (sin cabezales de lectura)
Interfaz 1
Conexión para: Control
Tipo de interfaz: Ethernet; 100 BASE-TX
Protocolo: PROFINET IO
Velocidad de transferencia: 100 Mbit/s
Salida de datos: Código binario
Interfaz 2
Conexión para: Control
Tipo de interfaz: Ethernet; 100 BASE-TX
Protocolo: PROFINET IO
Velocidad de transferencia: 100 Mbit/s
Salida de datos: Código binario
Interfaz 3
Tipo de interfaz: para cabezales de lectura WCS-LS121, WCS-LS221 | resistencia de terminación conmutable | ciclo de actualización del cabezal de lectura: 1 ms
Físicamente: RS-485
Protocolo: semidúplex
Velocidad de transmisión: 62,5 bits/s
Cumplimiento de las normas
Emisión de interferencias: EN 55011, cl. A: 2007
Inmunidad a las interferencias: EN 61000-6-2:2005
Aprobaciones y certificados
Cumplimiento EAC: TR CU 020/2011
Homologación CCC: Los productos con una tensión máxima de funcionamiento ≤36 V no están sujetos a homologación y, por lo tanto, no llevan la marca CCC.
Condiciones ambientales
Temperatura de funcionamiento: 0 ... 55 °C (32 ... 131 °F), sin condensación.
Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
Humedad relativa: ≤ 80%
Datos mecánicos
Tipo de conexión: Interfaz 1 y 2: Conector RJ-45 de 8 pines | Interfaz 3: Terminal de tornillo ≤ 2,5 mm2 , 5 pines
Ancho de la carcasa: 23 mm
Altura de la caja: 118 mm
Tipo de seguridad: IP20
Material: Plástico
Posición de montaje deseada
Peso: aprox. 200 g

Descripción

Modelo

Datos generales
Instalación: Montaje en carril DIN
Indicadores clave de rendimiento para la seguridad funcional
MTTFd: 180 a
Vida útil (TM): 20 a
Cobertura diagnóstica (CD): 0%
Datos eléctricos
Tensión de funcionamiento: 10 ... 30 V CC
Consumo de energía: ≤ 3,6 W (sin cabezales de lectura)
Interfaz 1
Conexión para: Control
Tipo de interfaz: Ethernet; 100 BASE-TX
Protocolo: PROFINET IO
Velocidad de transferencia: 100 Mbit/s
Salida de datos: Código binario
Interfaz 2
Conexión para: Control
Tipo de interfaz: Ethernet; 100 BASE-TX
Protocolo: PROFINET IO
Velocidad de transferencia: 100 Mbit/s
Salida de datos: Código binario
Interfaz 3
Tipo de interfaz: para cabezales de lectura WCS-LS121, WCS-LS221 | resistencia de terminación conmutable | ciclo de actualización del cabezal de lectura: 1 ms
Físicamente: RS-485
Protocolo: semidúplex
Velocidad de transmisión: 62,5 bits/s
Cumplimiento de las normas
Emisión de interferencias: EN 55011, cl. A: 2007
Inmunidad a las interferencias: EN 61000-6-2:2005
Aprobaciones y certificados
Cumplimiento EAC: TR CU 020/2011
Homologación CCC: Los productos con una tensión máxima de funcionamiento ≤36 V no están sujetos a homologación y, por lo tanto, no llevan la marca CCC.
Condiciones ambientales
Temperatura de funcionamiento: 0 ... 55 °C (32 ... 131 °F), sin condensación.
Temperatura de almacenamiento: -40 ... 70 °C (-40 ... 158 °F)
Humedad relativa: ≤ 80%
Datos mecánicos
Tipo de conexión: Interfaz 1 y 2: Conector RJ-45 de 8 pines | Interfaz 3: Terminal de tornillo ≤ 2,5 mm2 , 5 pines
Ancho de la carcasa: 23 mm
Altura de la caja: 118 mm
Tipo de seguridad: IP20
Material: Plástico
Posición de montaje deseada
Peso: aprox. 200 g
