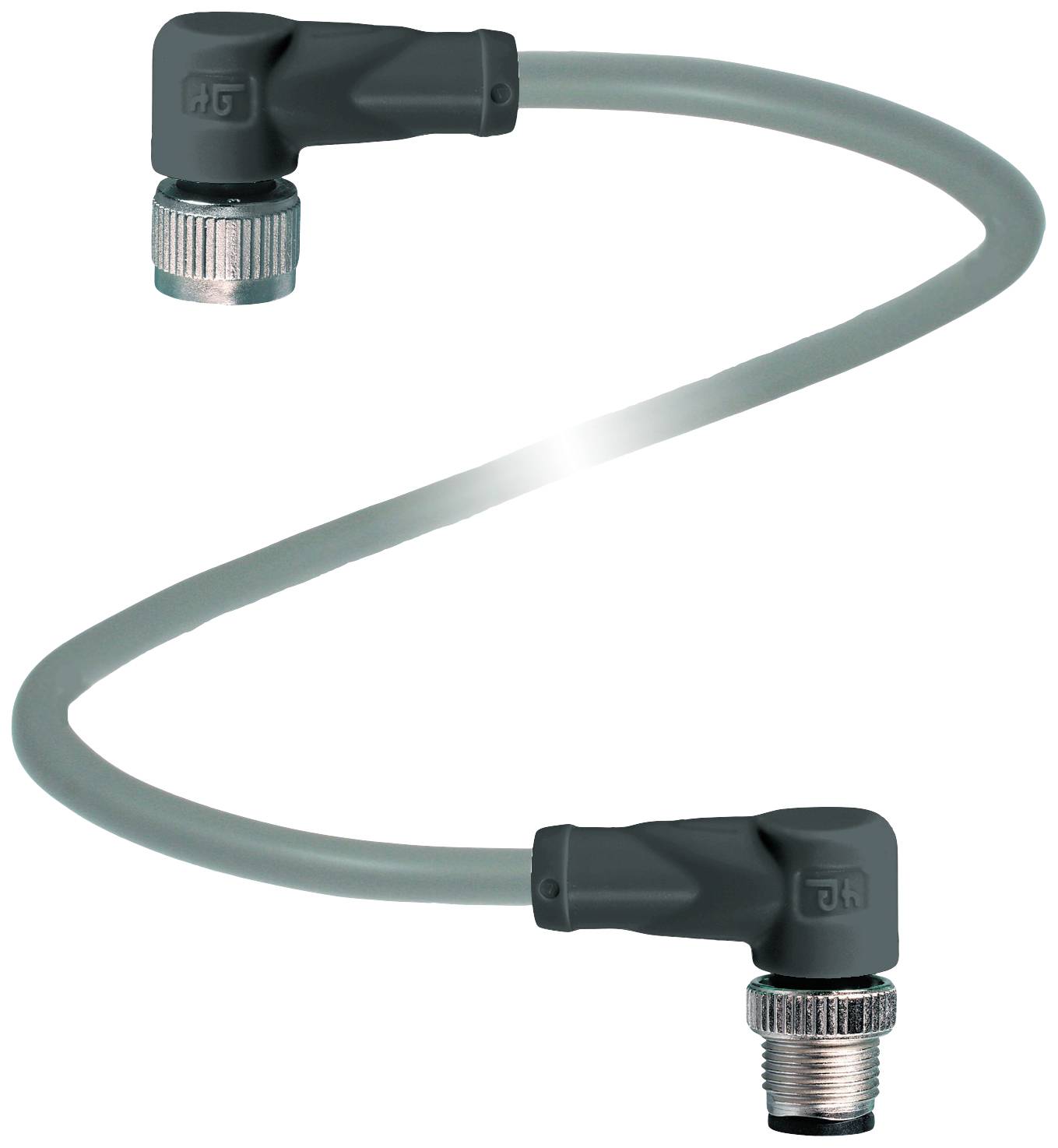

Similar a la imagen
Pepperl+Fuchs 240789-0002 Conector de sensor/actuador, montado M12 x 1 Acodado 3 m Número de polos: 5, 5 1 UD(S).
Tipo de producto
Conector de sensor/actuador, montado
diseño
Acodado
Norma de conectores
Clavijas de conexión de sensores
Un lado de conexión
Conector hembra M12, acodado
Lado del terminal B
Conector M12, acodado
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
47,05 €
3
3% = 4,59 €
45,52 €
5
5% = 10,70 €
44,91 €
10
5% = 25,50 €
44,50 €
25
6% = 75,25 €
44,04 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (47,05 € / Unidad)
47,05 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- tipo
V15-W-3M-PUR-ABG-V15-W
- Tipo de producto
Conector de sensor/actuador, montado
- diseño
Acodado
- Norma de conectores
Clavijas de conexión de sensores
- Un lado de conexión
Conector hembra M12, acodado
- Lado del terminal B
Conector M12, acodado
- Número de polos
5
5
- La longitud del cable
3 m
- Material de cubierta
PUR
- Tensión nominal
60 V/DC
- Corriente nominal
4 A
- Corriente nominal: redondeada
4 A
- Sección transversal de conexión (máx.)
0.34 mm²
- Øe
4.8 mm
- Calibre de cable (cableado de sensores actuadores)
0.34 mm²
- conexión
Clavija de conexión
- Tipo de rosca, lado de conexión
M12 x 1
- Tipo de rosca de la conexión por cable y montaje
M12 x 1
- Codificación
A
- Superficie de contacto
Au (Gold)
IP67
IP68
IP69
- características especiales
Blindado
- min temperatura.
-40 °C
- Máx. Temperatura
90 °C
- Tipo de cierre
Atornillado
- Fabricante de la pieza.
240789-0002
- Contenido
1 UD(S).
- Ø cable
4.8 mm
- Función de carga inalámbrica
No
- Diámetro del cable (datos)
0,34 mm²
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 2630813 Pepperl+Fuchs 240789-0002 Conector de sensor/actuador, montado M12 x 1 Acodado 3 m Número de polos: 5, 5 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2630813 Pepperl+Fuchs 240789-0002 Conector de sensor/actuador, montado M12 x 1 Acodado 3 m Número de polos: 5, 5 1 UD(S).
Descripción
Cable de conexión M12 hembra en ángulo a M12 macho en ángulo, con codificación A, 5 pines, cable PUR gris, apantallado, longitud: 3 m
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Conector 1
- Conexión: Enchufe
- Diseño: M12
- Diseño: angular
- Mecanismo de bloqueo: Conexión por tornillo
- Número de polos: 5
- Codificación: Codificación A
- Conector 2
- Conexión: Enchufe
- Diseño: M12
- Diseño: angular
- Mecanismo de bloqueo: Conexión por tornillo
- Número de polos: 5
- Codificación: Codificación A
- Datos eléctricos
- Tensión de funcionamiento: máx. 48 V CA / 60 V CC
- Corriente de funcionamiento: máx. 4 A
- conformidad
- Clase de protección: EN 60529
- Conector: M12 x 1 conector: IEC 61076-2-101
- Libre de halógenos: DIN VDE 0472-815 | EN 50267-2-1
- Condiciones ambientales
- Temperatura ambiente
- Conectores: -40 ... 90 °C (-40 ... 194 °F)
- Cable, instalado permanentemente: -40 ... 80 °C (-40 ... 176 °F)
- Cable flexible: -25 ... 80 °C (-13 ... 176 °F)
- Nivel de contaminación: 3
- Datos mecánicos
- Conector enchufable
- Par de apriete: 0,6 Nm
- Dispositivo antivibración: disponible
- Ensamblaje de la herramienta: moleteado longitudinal
- Ciclos de conexión: mín. 100
- Blindaje: El blindaje se coloca en la conexión de tornillo.
- Grado de protección: IP67 / IP68 / IP69
- Cable: conforme a IEC/EN 60228 (DIN VDE 0295) Clase 6
- Diámetro de la carcasa: 4,8 mm
- Radio de curvatura:> 10 x diámetro del cable, en movimiento |> 5 x diámetro del cable, instalado permanentemente
- Fuerza de sujeción de la vaina: máx. 100 N / 300 mm
- Color del recubrimiento: gris (similar al RAL 7001)
- Número de conductores: 5
- Sección transversal del alambre: 0,34 mm2
- Color de los cables: Cable 1: marrón | Cable 2: blanco | Cable 3: azul | Cable 4: negro | Cable 5: gris
- Estructura del alambre: 42 x 0,1 mm Ø
- Escudo: Trenza de cobre estañado, 85% de cobertura
- Longitud: 3 m
- Abreviatura del cable: Li 9Y 11YM 5 x 0,34
- Material
- Libre de halógenos: sí
- Conector enchufable
- Conexión de tornillo moleteado: Zinc fundido a presión, niquelado.
- Cuerpo del mango: TPU, negro
- Superficie de contacto: Au
- Inflamabilidad: V-2
- Cable
- Vaina: PUR sobre una base de poliéter
- Aislamiento del cable: PP
- Resistencia química: buena
