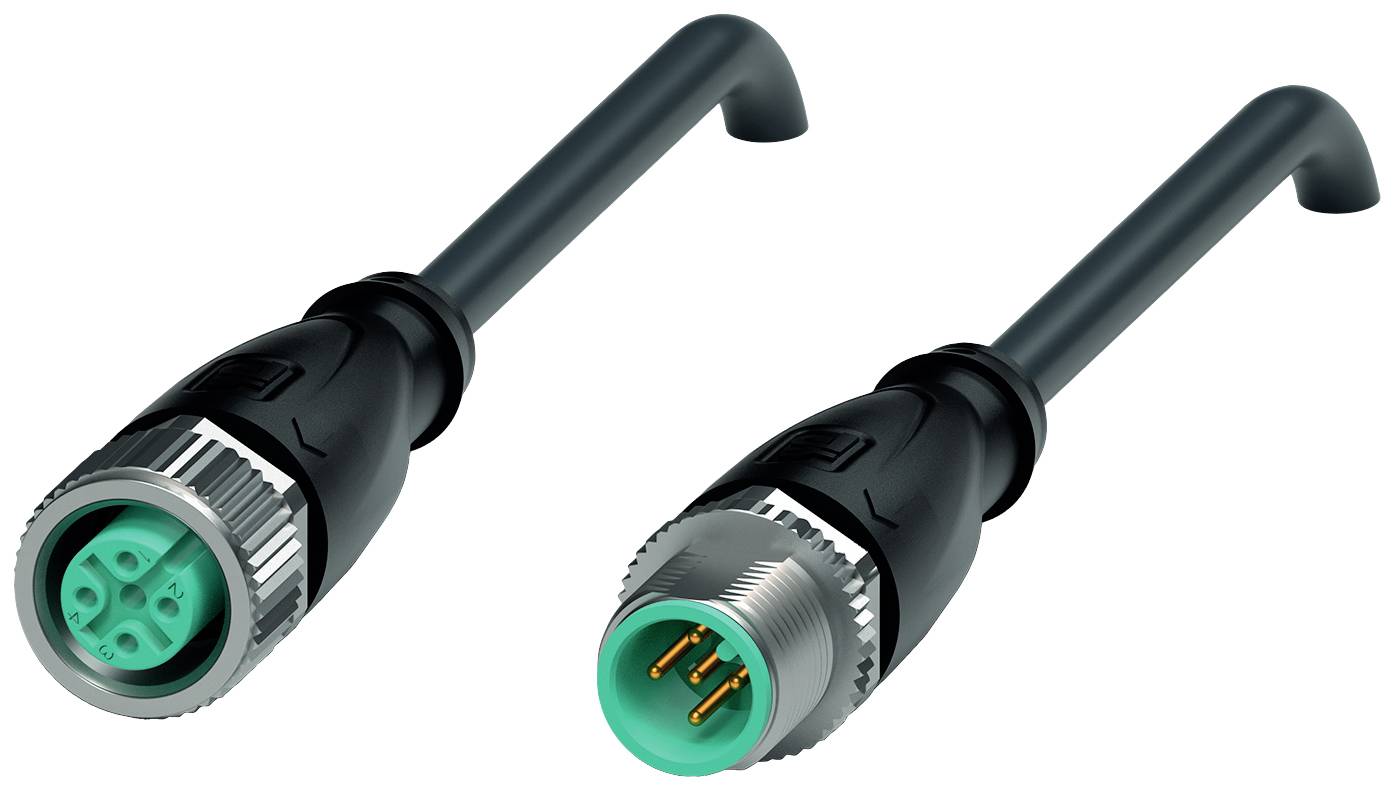

Pepperl+Fuchs 240775-100033 Conector de sensor/actuador, montado M12 x 1 Conector recto sobre acoplamiento recto 1 m Núm
Tipo de producto
Conector de sensor/actuador, montado
diseño
Conector recto sobre acoplamiento recto
Un lado de conexión
Conector hembra M12, recto
Lado del terminal B
Conector M12, recto
Número de polos
5
5
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
27,72 €
3
4% = 3,63 €
26,51 €
5
6% = 8,45 €
26,03 €
10
7% = 20,10 €
25,71 €
25
9% = 59,25 €
25,35 €
50
10% = 138,50 €
24,95 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (27,72 € / Unidad)
27,72 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- tipo
V15-G-BK1M-PUR-A-V15-G
- Tipo de producto
Conector de sensor/actuador, montado
- diseño
Conector recto sobre acoplamiento recto
- Un lado de conexión
Conector hembra M12, recto
- Lado del terminal B
Conector M12, recto
- Número de polos
5
5
- La longitud del cable
1 m
- Material de cubierta
PUR
- Tensión nominal
60 V/DC
- Corriente nominal
4 A
- Corriente nominal: redondeada
4 A
- Øe
4.7 mm
- Calibre de cable (cableado de sensores actuadores)
0.34 mm²
- conexión
Conector M12
- Tipo de rosca, lado de conexión
M12 x 1
- Tipo de rosca de la conexión por cable y montaje
M12 x 1
- Codificación
A
- Superficie de contacto
Au (Gold)
IP68
IP69
- características especiales
No apto para la cadena de arrastre
- min temperatura.
-40 °C
- Máx. Temperatura
90 °C
- Tipo de cierre
Atornillado
- Fabricante de la pieza.
240775-100033
- Contenido
1 UD(S).
- Ø cable
4.7 mm
- Ø del cable (máx.)
4.7 mm
- Ø de capacidad de cables
4.7 mm (max)
- Función de carga inalámbrica
No
- Diámetro del cable (datos)
0,34 mm²
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 2629731 Pepperl+Fuchs 240775-100033 Conector de sensor/actuador, montado M12 x 1 Conector recto sobre acoplamiento recto 1 m Núm
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2629731 Pepperl+Fuchs 240775-100033 Conector de sensor/actuador, montado M12 x 1 Conector recto sobre acoplamiento recto 1 m Núm
Descripción
Cable de conexión recto hembra M12 a recto macho M12; codificado en A, 5 pines, cable PUR, resistente a salpicaduras de soldadura; negro, homologado por UL, apto para cadenas portacables; resistente a la torsión; longitud: 1 m
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Conector 1
- Conexión: Enchufe
- Diseño: M12
- Diseño: recto
- Mecanismo de bloqueo: Conexión por tornillo
- Número de polos: 5
- Codificación: Codificación A
- Conector 2
- Conexión: Enchufe
- Diseño: M12
- Diseño: recto
- Mecanismo de bloqueo: Conexión por tornillo
- Número de polos: 5
- Codificación: Codificación A
- Datos eléctricos
- Tensión de funcionamiento: máx. 48 V CA / 60 V CC
- Corriente de funcionamiento: máx. 4 A
- conformidad
- Clase de protección: EN 60529
- Conector: M12 x 1 conector: IEC 61076-2-101
- Inflamabilidad: UL 1581; EN 60332-2-2
- Libre de halógenos: DIN VDE 0472-815 | IEC 60754-1
- Resistencia microbiana: DIN EN 50525-2-21 / DIN VDE 0282-10
- Resistencia a la hidrólisis: DIN EN 50525-2-21
- Aprobaciones y certificados
- Homologación UL: AWM ESTILO 20549 AWM I/II A/B 80 °C 300 V FT2 (cable)
- Número de archivo UL: E231213
- Condiciones ambientales
- Temperatura ambiente
- Conectores: -40 ... 90 °C (-40 ... 194 °F)
- Cable, instalado permanentemente: -40 ... 80 °C (-40 ... 176 °F)
- Cable flexible: -25 ... 80 °C (-13 ... 176 °F)
- Nivel de contaminación: 3
- Datos mecánicos
- Conector enchufable
- Par de apriete: 0,6 Nm
- Dispositivo antivibración: disponible
- Ensamblaje de la herramienta: moleteado longitudinal y tuerca hexagonal SW = 14 mm
- Ciclos de conexión: mín. 100
- Grado de protección: IP68 / IP69
- Cable: conforme a IEC/EN 60228 (DIN VDE 0295) Clase 6
- Diámetro de la carcasa: 4,7 mm
- Radio de curvatura:> 10 x diámetro del cable, en movimiento |> 5 x diámetro del cable, instalado permanentemente
- Fuerza de sujeción de la vaina: máx. 80 N / 300 mm
- Color del recubrimiento: negro (similar al RAL 9005)
- Número de conductores: 5
- Sección transversal del alambre: 0,34 mm2
- Color de los cables: Cable 1: marrón | Cable 2: blanco | Cable 3: azul | Cable 4: negro | Cable 5: gris
- Estructura del alambre: 42 x 0,1 mm Ø
- Longitud: 1 m
- Abreviatura del cable: Li F 9Y 11Y 5 x 0,34
- Idoneidad de la cadena portacables
- Ciclos de la cadena portacables: mín. 5.000.000
- Velocidad de desplazamiento: máx. 3,3 m/s
- Distancia de recorrido: máx. 5 m
- Aceleración: máx. 5 m/s²2
- Ciclos de torsión: mín. 1.000.000
- Tensión torsional: ± 180°/m
- Material
- Libertad en los laboratorios: sí
- Libre de halógenos: sí
- Conector enchufable
- Conexión por tornillo: Zinc fundido a presión, niquelado.
- Cuerpo del mango: TPU, negro
- Sello: FKM
- Superficie de contacto: Au
- Inflamabilidad: V-2
- Cable
- Vaina: PUR sobre una base de poliéter
- Aislamiento del cable: PP
- Resistencia a las salpicaduras de soldadura: sí
- Resistencia química: buena
- Resistencia al aceite: sí
- Resistencia al lubricante refrigerante: sí
- Resistencia microbiana: sí
- Resistencia a la hidrólisis: sí
- Inflamabilidad: FT2
