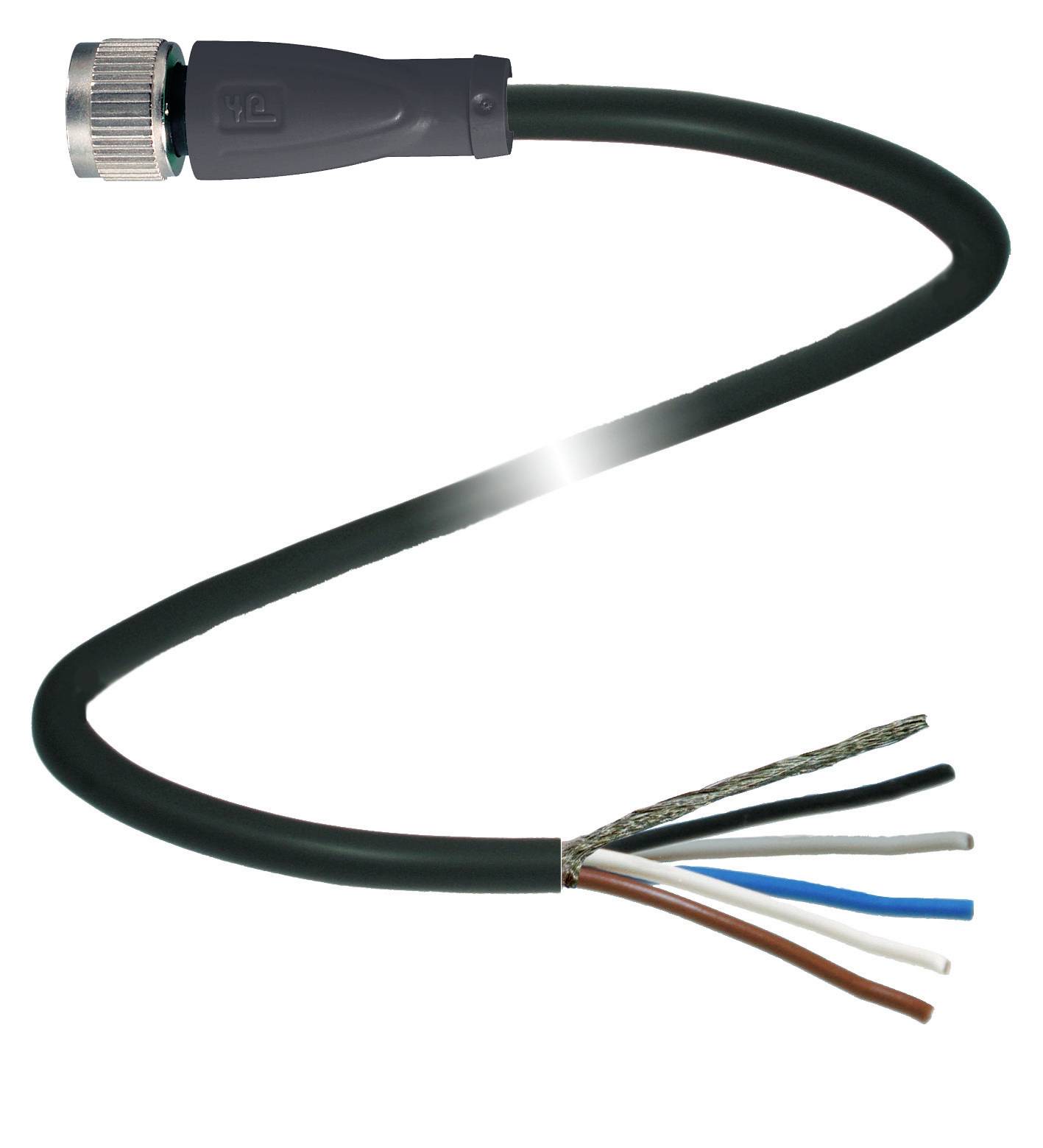

Similar a la imagen
Pepperl+Fuchs 240004-100025 Conector de sensor/actuador, montado M12 x 1 12 m Número de polos: 5 1 UD(S).
Tipo de producto
Conector de sensor/actuador, montado
Un lado de conexión
Conector hembra M12, recto
Lado del terminal B
Cable, extremo abierto
Número de polos
5
La longitud del cable
12 m
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
78,98 €
3
3% = 6,54 €
76,80 €
5
4% = 15,30 €
75,92 €
10
5% = 36,40 €
75,34 €
25
5% = 107,50 €
74,68 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (78,98 € / Unidad)
78,98 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- tipo
V15-G-BK12M-PUR-U/ABG
- Tipo de producto
Conector de sensor/actuador, montado
- Un lado de conexión
Conector hembra M12, recto
- Lado del terminal B
Cable, extremo abierto
- Número de polos
5
- La longitud del cable
12 m
- Material de cubierta
PUR
- Tensión nominal
60 V/DC
- Corriente nominal
4 A
- Corriente nominal: redondeada
4 A
- Øe
6 mm
- Calibre de cable (cableado de sensores actuadores)
0.34 mm²
- conexión
Conector hembra
- Tipo de rosca, lado de conexión
M12 x 1
- Tipo de rosca de la conexión por cable y montaje
M12 x 1
- Codificación
A
- Material de contacto
Gold (Au)
- Superficie de contacto
Gold
IP67
IP68
IP69
- características especiales
No apto para la cadena de arrastre
- min temperatura.
-40 °C
- Máx. Temperatura
90 °C
- Tipo de cierre
Atornillado
- Fabricante de la pieza.
240004-100025
- Contenido
1 UD(S).
- Ø cable
6 mm
- Ø del cable (máx.)
6 mm
- Ø de capacidad de cables
6 mm (max)
- Función de carga inalámbrica
No
- Diámetro del cable (datos)
0,34 mm²
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 2630954 Pepperl+Fuchs 240004-100025 Conector de sensor/actuador, montado M12 x 1 12 m Número de polos: 5 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2630954 Pepperl+Fuchs 240004-100025 Conector de sensor/actuador, montado M12 x 1 12 m Número de polos: 5 1 UD(S).
Descripción
Conector recto M12 con codificación A, 5 pines, cable PUR negro, apantallado, homologado por UL, apto para cadenas portacables, longitud: 12 m
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Conector 1
- Conexión: Enchufe
- Diseño: M12
- Diseño: recto
- Mecanismo de bloqueo: Conexión por tornillo
- Número de polos: 5
- Codificación: Codificación A
- Conector 2
- Conexión: fin de línea libre
- Datos eléctricos
- Tensión de funcionamiento: máx. 48 V CA / 60 V CC
- Corriente de funcionamiento: máx. 4 A
- conformidad
- Clase de protección: EN 60529
- Conector: M12 x 1 conector: IEC 61076-2-101
- Inflamabilidad: UL 1581; EN 60332-2-2
- Libre de halógenos: DIN VDE 0472-815
- Aprobaciones y certificados
- Homologación UL: cURus AWM 20549/10493 80°C 300V FT2 (cable)
- Condiciones ambientales
- Temperatura ambiente
- Conectores: -40 ... 90 °C (-40 ... 194 °F)
- Cable, instalado permanentemente: -40 ... 80 °C (-40 ... 176 °F)
- Cable flexible: -25 ... 80 °C (-13 ... 176 °F)
- Nivel de contaminación: 3
- Datos mecánicos
- Conector enchufable
- Par de apriete: 0,6 Nm
- Dispositivo antivibración: disponible
- Ensamblaje de la herramienta: moleteado longitudinal
- Ciclos de conexión: mín. 100
- Blindaje: El blindaje se coloca en la conexión de tornillo.
- Grado de protección: IP67 / IP68 / IP69
- Cable: conforme a IEC/EN 60228 (DIN VDE 0295) Clase 6
- Diámetro de la vaina: 6 mm
- Radio de curvatura:> 10 x diámetro del cable, en movimiento |> 5 x diámetro del cable, instalado permanentemente
- Fuerza de sujeción de la vaina: máx. 60 N / 100 mm
- Color del recubrimiento: negro (similar al RAL 9005)
- Número de conductores: 5
- Sección transversal del alambre: 0,34 mm2
- Color de los cables: Cable 1: marrón | Cable 2: blanco | Cable 3: azul | Cable 4: negro | Cable 5: gris
- Estructura del alambre: 42 x 0,1 mm Ø
- Escudo: Trenza de cobre estañado, 85% de cobertura
- Longitud: 12 m
- Abreviatura del cable: Li F 9Y C11Y 5 x 0,34
- Idoneidad de la cadena portacables
- Ciclos de la cadena portacables: mín. 2.000.000
- Velocidad de desplazamiento: máx. 3 m/s
- Distancia de recorrido: máx. 5 m
- Aceleración: máx. 5 m/s²2
- Material
- Libre de halógenos: sí
- Conector enchufable
- Conexión por tornillo: Zinc fundido a presión, niquelado.
- Cuerpo del mango: TPU, negro
- Superficie de contacto: Au
- Inflamabilidad: V-2
- Cable
- Vaina: PUR sobre una base de poliéter
- Aislamiento del cable: PP
- Resistencia a los rayos UV: sí
- Resistencia química: buena
- Resistencia al aceite: sí
- Resistencia al lubricante refrigerante: sí
- Resistencia microbiana: sí
- Resistencia a la hidrólisis: sí
- Inflamabilidad: FT2
