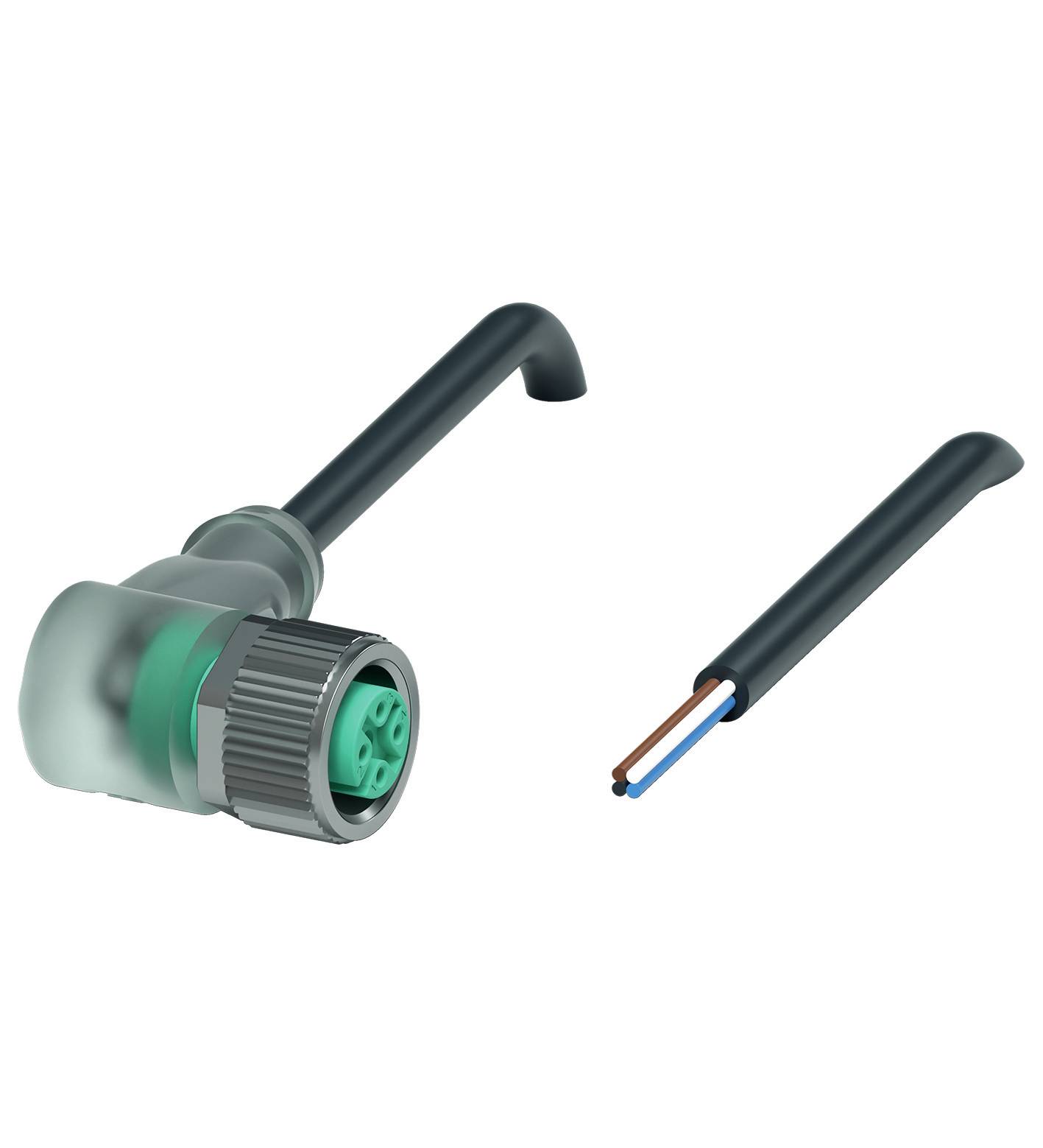

Similar a la imagen
Pepperl+Fuchs 240003-100005 Conector de sensor/actuador, montado M12 x 1 3 m Número de polos: 4 1 UD(S).
Tipo de producto
Conector de sensor/actuador, montado
Norma de conectores
Clavijas de conexión de sensores
Un lado de conexión
Conector hembra M12, acodado
Lado del terminal B
Cable, extremo abierto
Número de polos
4
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
26,04 €
3
4% = 3,39 €
24,91 €
5
6% = 7,95 €
24,45 €
10
7% = 18,80 €
24,16 €
25
9% = 55,50 €
23,82 €
50
10% = 130,00 €
23,44 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (26,04 € / Unidad)
26,04 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- tipo
V1-W-E8-BK3M-PUR-U
- Tipo de producto
Conector de sensor/actuador, montado
- Norma de conectores
Clavijas de conexión de sensores
- Un lado de conexión
Conector hembra M12, acodado
- Lado del terminal B
Cable, extremo abierto
- Número de polos
4
- La longitud del cable
3 m
- Material de cubierta
PUR
- Tensión nominal
24 V/DC
- Corriente nominal
4 A
- Corriente nominal: redondeada
4 A
- Øe
4.3 mm
- Calibre de cable (cableado de sensores actuadores)
0.34 mm²
- conexión
Conector hembra
- Tipo de rosca, lado de conexión
M12 x 1
- Codificación
A
- Material de contacto
Gold
- Superficie de contacto
Au
IP68
IP69
- características especiales
Codificación A
- min temperatura.
-40 °C
- Máx. Temperatura
90 °C
- Tipo de cierre
Atornillado
- Fabricante de la pieza.
240003-100005
- Contenido
1 UD(S).
- Ø cable
4.3 mm
- Ø del cable (máx.)
4.3 mm
- Ø de capacidad de cables
4.3 mm (max)
- Función de carga inalámbrica
No
- Diámetro del cable (datos)
0,34 mm²
- UKCA
Irrelevante
Documentos y descargas
Ficha técnica
Ficha técnica 2630740 Pepperl+Fuchs 240003-100005 Conector de sensor/actuador, montado M12 x 1 3 m Número de polos: 4 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2630740 Pepperl+Fuchs 240003-100005 Conector de sensor/actuador, montado M12 x 1 3 m Número de polos: 4 1 UD(S).
Descripción
Conector M12 angular con codificación A, LED de 4 pines, cable PUR negro, homologado por UL, apto para cadenas portacables, resistente a la torsión, longitud: 3 m
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
Modelo
- Datos generales
- Conector 1
- Conexión: Enchufe
- Diseño: M12
- Diseño: angular
- Mecanismo de bloqueo: Conexión por tornillo
- Número de polos: 4
- Codificación: Codificación A
- Conector 2
- Conexión: fin de línea libre
- Pantallas/Controles
- LED verde: Indicador de funcionamiento
- LED amarillo: Indicador de función, pin 4
- LED rojo: Indicador de función Pin 2
- Datos eléctricos
- Tensión de funcionamiento: máx. 24 V CC -20% / +25%
- Corriente de funcionamiento: máx. 4 A
- conformidad
- Clase de protección: EN 60529
- Conector: M12 x 1 conector: IEC 61076-2-101
- Inflamabilidad: UL 1581; EN 60332-2-2
- Libre de halógenos: IEC 60754-1
- Aprobaciones y certificados
- Homologación UL: AWM ESTILO 20549 AWM I/II A/B 80 °C 300 V FT2 (cable)
- Número de archivo UL: E231213
- Condiciones ambientales
- Temperatura ambiente
- Conectores: -40 ... 90 °C (-40 ... 194 °F)
- Cable, instalado permanentemente: -40 ... 80 °C (-40 ... 176 °F)
- Cable flexible: -20 ... 80 °C (-4 ... 176 °F)
- Nivel de contaminación: 3
- Datos mecánicos
- Conector enchufable
- Par de apriete: 0,6 Nm
- Dispositivo antivibración: disponible
- Ensamblaje de la herramienta: moleteado longitudinal y tuerca hexagonal SW = 14 mm
- Ciclos de conexión: mín. 100
- Grado de protección: IP68 / IP69
- Cable: conforme a IEC/EN 60228 (DIN VDE 0295) Clase 6
- Diámetro de la carcasa: 4,3 mm
- Radio de curvatura:> 10 x diámetro del cable, en movimiento |> 5 x diámetro del cable, instalado permanentemente
- Fuerza de sujeción de la vaina: máx. 80 N / 300 mm
- Color del recubrimiento: negro (similar al RAL 9005)
- Número de cables: 4
- Sección transversal del alambre: 0,34 mm2
- Color de los cables: Cable 1: marrón | Cable 2: blanco | Cable 3: azul | Cable 4: negro
- Estructura del alambre: 42 x 0,1 mm Ø
- Longitud: 3 m
- Abreviatura del cable: Li 9Y 11Y 4 x 0,34
- Idoneidad de la cadena portacables
- Ciclos de la cadena portacables: mín. 5.000.000
- Velocidad de desplazamiento: máx. 3,3 m/s
- Distancia de recorrido: máx. 5 m
- Aceleración: máx. 5 m/s²2
- Ciclos de torsión: mín. 1.000.000
- Tensión torsional: ± 180°/m
- Material
- Libertad en los laboratorios: sí
- Libre de halógenos: sí
- Conector enchufable
- Conexión por tornillo: Zinc fundido a presión, niquelado.
- Cuerpo del mango: TPU, transparente
- Sello: FKM
- Superficie de contacto: Au
- Inflamabilidad: V-2
- Cable
- Vaina: PUR sobre una base de poliéter
- Aislamiento del cable: PP
- Resistencia a los rayos UV: sí
- Resistencia química: buena
- Resistencia al aceite: sí
- Resistencia al lubricante refrigerante: sí
- Resistencia microbiana: sí
- Resistencia a la hidrólisis: sí
- Inflamabilidad: FT2
