Pepperl+Fuchs 240003-100004 Conector de sensor/actuador, montado M12 x 1 25 m Número de polos: 4 1 UD(S).

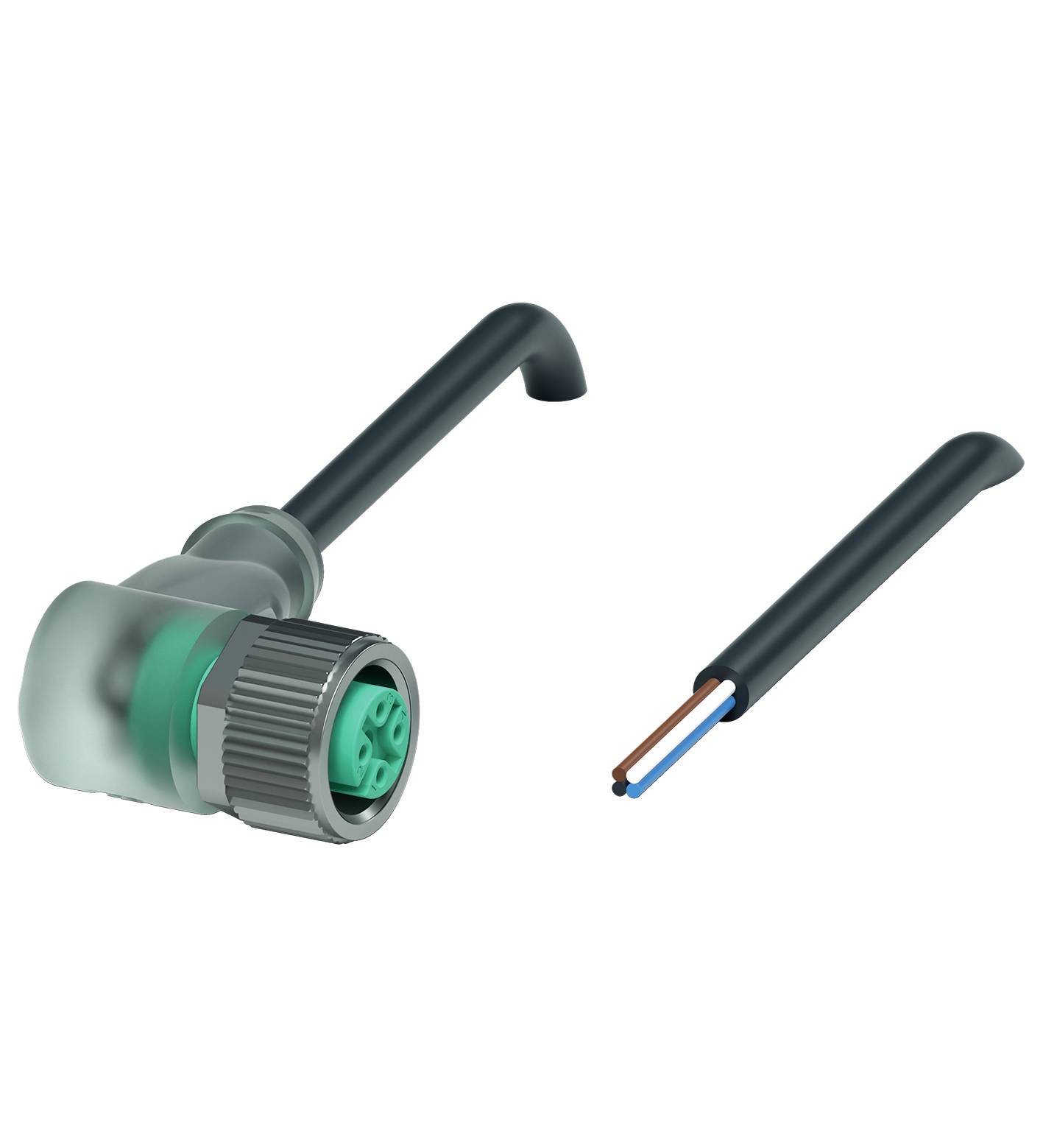

Pepperl+Fuchs 240003-100004 Conector de sensor/actuador, montado M12 x 1 25 m Número de polos: 4 1 UD(S).-0
Similar a la imagen
Tipo de producto
Conector de sensor/actuador, montado
Un lado de conexión
Conector hembra M12, acodado
Lado del terminal B
Cable, extremo abierto
Número de polos
4
La longitud del cable
25 m
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Entrega Lun. 14/12
Vendido y enviado por  Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
84,03 €
3
3% = 6,99 €
81,70 €
5
4% = 16,35 €
80,76 €
10
5% = 38,90 €
80,14 €
25
5% = 114,50 €
79,45 €
Los descuentos por cantidad varían según el vendedor
Número
Total (84,03 € / Unidad)
84,03 €
Entrega intracomunitaria exenta de IVA más el IVA aplicable
&
más 0,00 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sin gastos de envío adicionales
Envío gratuito
Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

tipo

V1-W-E8-BK25M-PUR-U

Tipo de producto

Conector de sensor/actuador, montado

Un lado de conexión

Conector hembra M12, acodado

Lado del terminal B

Cable, extremo abierto

Número de polos

4

La longitud del cable

25 m

Material de cubierta

PUR

Tensión nominal

24 V/DC

Corriente nominal

4 A

Corriente nominal: redondeada

4 A

Øe

4.3 mm

Calibre de cable (cableado de sensores actuadores)

0.34 mm²

conexión

Conector hembra M12

Tipo de rosca, lado de conexión

M12 x 1

Codificación

A

Superficie de contacto

Au

IP68

IP69

características especiales

Sin halógenos

min temperatura.

-40 °C

Máx. Temperatura

90 °C

Tipo de cierre

Atornillado

Fabricante de la pieza.

240003-100004

Contenido

1 UD(S).

Ø cable

4.3 mm

Función de carga inalámbrica

No

Diámetro del cable (datos)

0,34 mm²

UKCA

Irrelevante

Documentos y descargas

Ficha técnica

Ficha técnica 2630739 Pepperl+Fuchs 240003-100004 Conector de sensor/actuador, montado M12 x 1 25 m Número de polos: 4 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2630739 Pepperl+Fuchs 240003-100004 Conector de sensor/actuador, montado M12 x 1 25 m Número de polos: 4 1 UD(S).

Descripción

Conector M12 angular con codificación A, LED de 4 pines, cable PUR negro, homologado por UL, apto para cadenas portacables, resistente a la torsión, longitud: 25 m

Este texto es el resultado de una traducción automática.

Modelo

  • Datos generales
  • Conector 1
  • Conexión: Enchufe
  • Diseño: M12
  • Diseño: angular
  • Mecanismo de bloqueo: Conexión por tornillo
  • Número de polos: 4
  • Codificación: Codificación A
  • Conector 2
  • Conexión: fin de línea libre
  • Pantallas/Controles
  • LED verde: Indicador de funcionamiento
  • LED amarillo: Indicador de función, pin 4
  • LED rojo: Indicador de función Pin 2
  • Datos eléctricos
  • Tensión de funcionamiento: máx. 24 V CC -20% / +25%
  • Corriente de funcionamiento: máx. 4 A
  • conformidad
  • Clase de protección: EN 60529
  • Conector: M12 x 1 conector: IEC 61076-2-101
  • Inflamabilidad: UL 1581; EN 60332-2-2
  • Libre de halógenos: IEC 60754-1
  • Aprobaciones y certificados
  • Homologación UL: AWM ESTILO 20549 AWM I/II A/B 80 °C 300 V FT2 (cable)
  • Número de archivo UL: E231213
  • Condiciones ambientales
  • Temperatura ambiente
  • Conectores: -40 ... 90 °C (-40 ... 194 °F)
  • Cable, instalado permanentemente: -40 ... 80 °C (-40 ... 176 °F)
  • Cable flexible: -20 ... 80 °C (-4 ... 176 °F)
  • Nivel de contaminación: 3
  • Datos mecánicos
  • Conector enchufable
  • Par de apriete: 0,6 Nm
  • Dispositivo antivibración: disponible
  • Ensamblaje de la herramienta: moleteado longitudinal y tuerca hexagonal SW = 14 mm
  • Ciclos de conexión: mín. 100
  • Grado de protección: IP68 / IP69
  • Cable: conforme a IEC/EN 60228 (DIN VDE 0295) Clase 6
  • Diámetro de la carcasa: 4,3 mm
  • Radio de curvatura:> 10 x diámetro del cable, en movimiento |> 5 x diámetro del cable, instalado permanentemente
  • Fuerza de sujeción de la vaina: máx. 80 N / 300 mm
  • Color del recubrimiento: negro (similar al RAL 9005)
  • Número de cables: 4
  • Sección transversal del alambre: 0,34 mm2
  • Color de los cables: Cable 1: marrón | Cable 2: blanco | Cable 3: azul | Cable 4: negro
  • Estructura del alambre: 42 x 0,1 mm Ø
  • Longitud: 25 m
  • Abreviatura del cable: Li 9Y 11Y 4 x 0,34
  • Idoneidad de la cadena portacables
  • Ciclos de la cadena portacables: mín. 5.000.000
  • Velocidad de desplazamiento: máx. 3,3 m/s
  • Distancia de recorrido: máx. 5 m
  • Aceleración: máx. 5 m/s²2
  • Ciclos de torsión: mín. 1.000.000
  • Tensión torsional: ± 180°/m
  • Material
  • Libertad en los laboratorios: sí
  • Libre de halógenos: sí
  • Conector enchufable
  • Conexión por tornillo: Zinc fundido a presión, niquelado.
  • Cuerpo del mango: TPU, transparente
  • Sello: FKM
  • Superficie de contacto: Au
  • Inflamabilidad: V-2
  • Cable
  • Vaina: PUR sobre una base de poliéter
  • Aislamiento del cable: PP
  • Resistencia a los rayos UV: sí
  • Resistencia química: buena
  • Resistencia al aceite: sí
  • Resistencia al lubricante refrigerante: sí
  • Resistencia microbiana: sí
  • Resistencia a la hidrólisis: sí
  • Inflamabilidad: FT2
