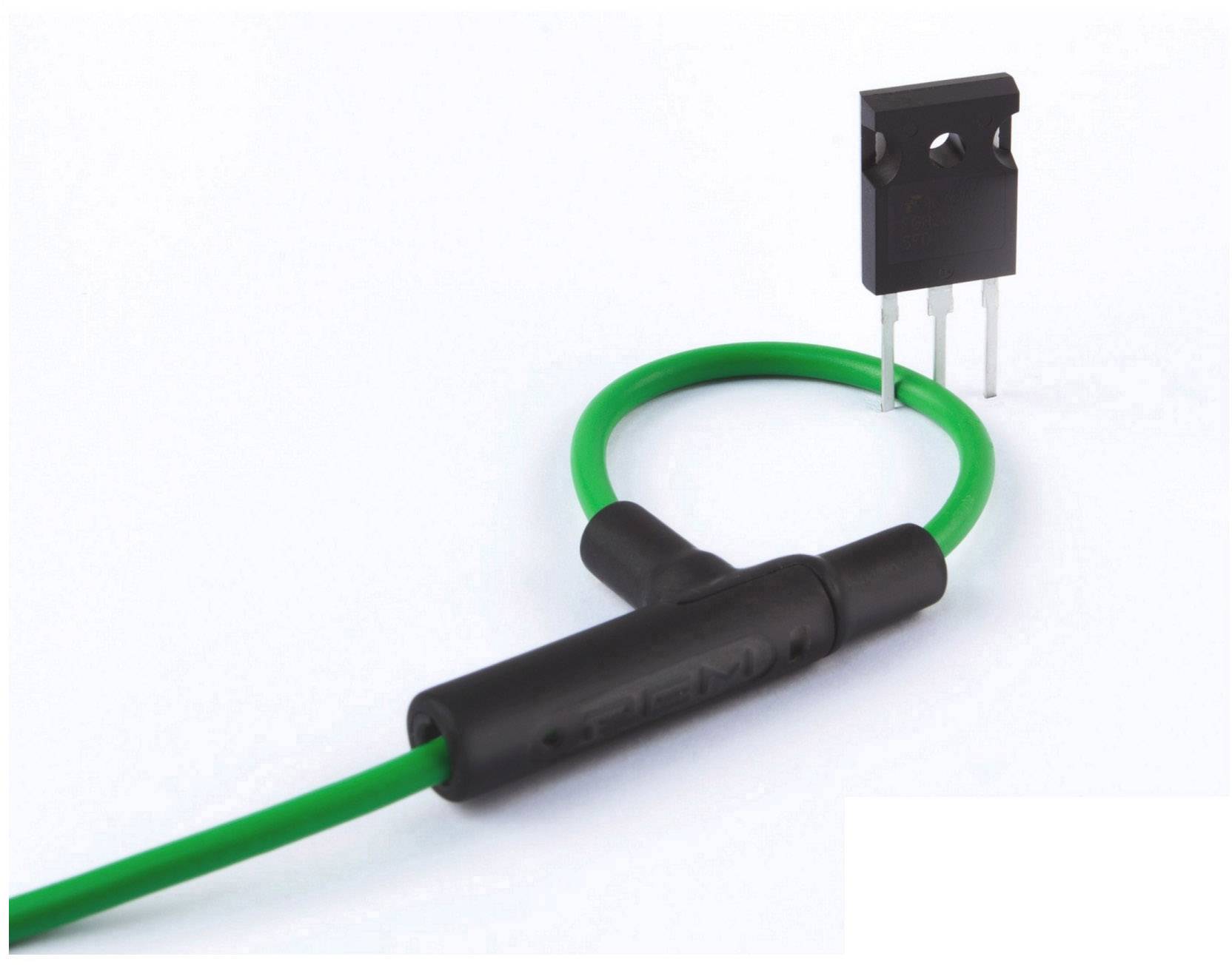

PEM CWT Mini 3/B/2.5/100/2 Adaptador de pinza amperimétrica Calibrado según (ISO) Rango de medición de A/CA (intervalo):

PEM CWT Mini 3/B/2.5/100/2 Adaptador de pinza amperimétrica Calibrado según (ISO) Rango de medición de A/CA (intervalo):-0
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Características y detalles

Bucle de corriente Rogowski del servicio CWT Mini

  • N/A
  • Rango de apertura de la pinza amperimétrica 100 mm

Especificaciones técnicas

  • Señal de salida: 20 mV/A
Rango de apertura de la pinza amperimétrica

100 mm

Tipo de producto

Adaptador de pinza amperimétrica

el puerto B

Conector hembra BNC

ISO

Rango de medición A/CA máx.

600 A

precisión básica

2 %

Suministro de tensión (datos)

4 pilas AA

Dimen.

(Lon. x Anch. x Alt.) 183 x 93 x 32 mm

Medición de corriente

AC

Señal de salida (máx.)

6 V

Anchura

93 mm

Altura

32 mm

longitud

183 mm

características especiales

Flexible

Documentos y descargas

Ficha técnica

Ficha técnica 2387816 PEM CWT Mini 3/B/2.5/100/2 Adaptador de pinza amperimétrica Calibrado según (ISO) Rango de medición de A/CA (intervalo):

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2387816 PEM CWT Mini 3/B/2.5/100/2 Adaptador de pinza amperimétrica Calibrado según (ISO) Rango de medición de A/CA (intervalo):

Descripción

En combinación con un osciloscopio, el CWT mini es la solución perfecta para la medición de corriente o para aplicaciones industriales. Las bobinas Rogowski de la serie CWT Mini son adecuadas para tareas de desarrollo y prueba en dispositivos y sistemas de electrónica de potencia. Combinan una bobina delgada, flexible, aislada y fácil de aplicar de 3,5 mm con la capacidad de detectar con precisión formas de onda de corriente muy rápidas, ya sean sinusoidales, pulsadas o continuas.

Este texto es el resultado de una traducción automática.

Modelo

  • Registro de formas de onda de corriente en interruptores semiconductores
  • Desarrollo, pruebas y mantenimiento de electrónica de potencia.
  • Monitorización basada en mediciones de corrientes sinusoidales de alta frecuencia
  • Medición de corrientes de falla y perfiles de corriente de disparo.
  • Medición de corrientes de impulso
  • Medición de corrientes alternas con altos componentes de corriente continua.
  • Medición de armónicos de corriente
  • Medición de corrientes de fase o de falla en sistemas trifásicos

Volumen de suministro

  • Pilas

Observaciones

Se puede adquirir un cable de 4 metros de longitud entre la bobina y el integrador mediante un proceso de compra especial.
Por favor, compruebe detenidamente si todas las especificaciones cumplen con sus requisitos. (Longitud del cable, longitud del bucle, etc.). Esto es necesario porque todos los cwt se fabrican a medida y, por lo tanto, no se pueden cambiar.
