PCE Instruments Sensor ultrasónico PCE-TDS 200 SML-ICA Tensión de servicio (intervalo): 5 V Alcance de medición: 0 - 32

El caudalímetro ultrasónico tiene un rango de medición de ±32 m/s. Con una precisión de ±1,5% de la lectura para un diámetro de tubería de DN ≥50, ±3,5% de la lectura para un diámetro de tubería de DN< Con una reproducibilidad de ±0,5% de la lectura, el caudalímetro ultrasónico es un instrumento de medición especialmente preciso. Se dispone de una guía para la instalación de los sensores en el caudalímetro ultrasónico. La guía de instalación muestra gráficamente la calidad de la señal del caudalímetro ultrasónico. Además, una pantalla gráfica muestra si los sensores del caudalímetro ultrasónico están colocados a la distancia correcta entre sí. Para realizar la medición de caudal con el caudalímetro ultrasónico, el caudal, el caudal volumétrico y el volumen se muestran después de introducir las especificaciones de la tubería y del fluido. El caudalímetro ultrasónico ofrece una amplia variedad de unidades para mostrar los valores medidos. Por ejemplo: m³, l, gal, igl, mgl, cf, bal, ib y ob.

Durante una medición, es posible registrar los valores medidos utilizando la función de registro de datos del caudalímetro ultrasónico. El caudalímetro ultrasónico permite configurar las condiciones de inicio y parada, así como el intervalo de almacenamiento, desde 1 segundo hasta 12 horas. En un caudalímetro ultrasónico, cada punto de almacenamiento contiene todas las variables medidas solo una vez. Los valores medidos se almacenan en la memoria interna de 32 GB del caudalímetro ultrasónico. El caudalímetro ultrasónico puede almacenar hasta 10 millones de puntos de medición.

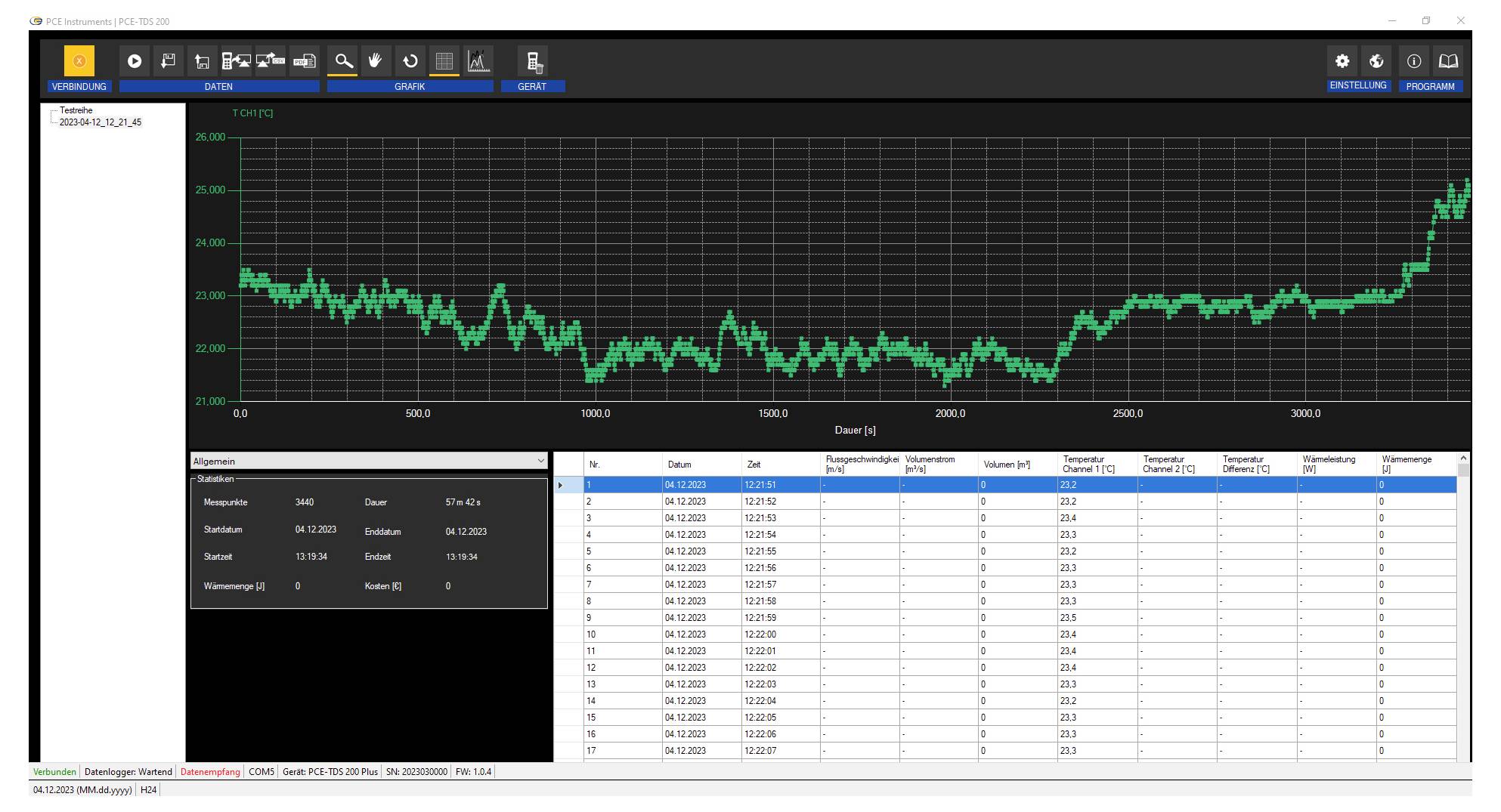

El software opcional permite leer las mediciones registradas por el caudalímetro ultrasónico. Para su análisis, los valores medidos por el caudalímetro ultrasónico pueden mostrarse tanto en forma tabular como gráfica. Para un procesamiento posterior de los valores medidos por el caudalímetro ultrasónico, estos se pueden exportar en formato de archivo .csv. Como alternativa, se puede crear un informe en formato PDF utilizando el software. Para simplificar su funcionamiento, el caudalímetro ultrasónico se puede configurar mediante software. El software también permite visualizar en tiempo real los valores medidos por el caudalímetro ultrasónico.

Para determinar la cantidad de calor mediante el caudalímetro ultrasónico, se requieren dos termopares adicionales. Estas funciones están disponibles en el PCE-TDS 200+. Los dos termopares del caudalímetro ultrasónico están conectados a las líneas de suministro y retorno de un sistema de tuberías. En función de la diferencia de temperatura y del caudal medido, el caudalímetro ultrasónico puede determinar la cantidad de calor. Si es necesario, el caudalímetro ultrasónico puede calcular y mostrar simultáneamente, durante la medición, los costes por unidad de calor. Así, el caudalímetro ultrasónico se utiliza, por ejemplo, en la inspección de sistemas de calefacción.

La pantalla LCD a color del caudalímetro ultrasónico tiene un tamaño de 2,8 pulgadas, por lo que resulta fácil de leer.

SENSOR PCE-TDS 200 S

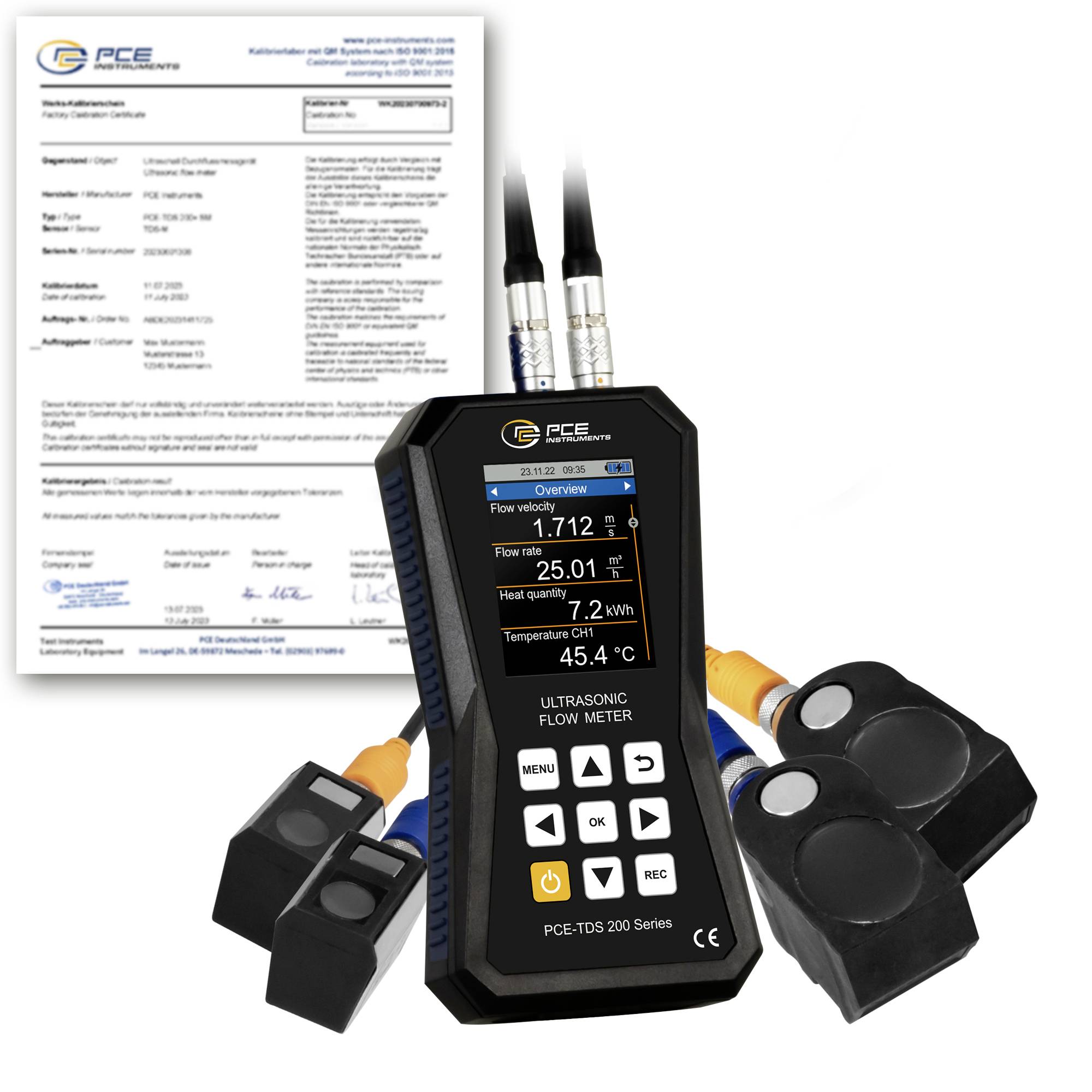

Par de sensores pequeños para diámetros de tubería DN 15 … 100 / 20 … 108 mm. Adecuado para tuberías especialmente pequeñas. Los sensores tienen unas dimensiones especialmente reducidas de 45 x 30 x 30 mm y una resistencia a la temperatura de -30 a 160 °C. Gracias a los imanes situados en la parte inferior, los sensores pueden montarse sobre metales ferrosos. Además, los sensores del caudalímetro ultrasónico se pueden conectar a la tubería mediante bridas de plástico extraíbles.

SENSOR PCE-TDS 200 M

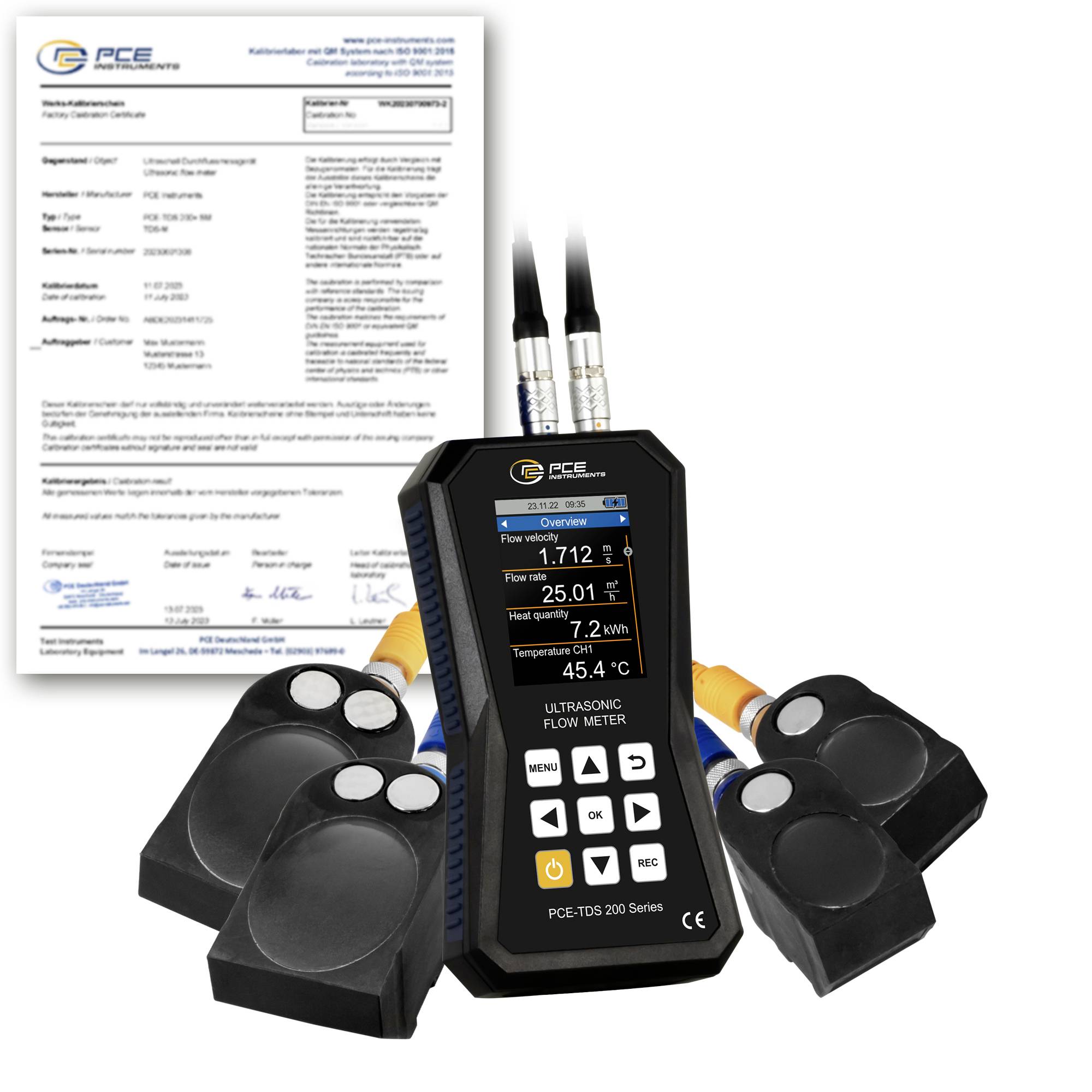

Par de sensores medianos para diámetros de tubería DN 50 … 700 / 57 … 720 mm. Adecuado para la medición de caudal en tuberías de tamaño mediano. Los imanes incorporados en los sensores del caudalímetro ultrasónico permiten fijarlos a tuberías ferrosas. Como alternativa, los sensores pueden fijarse a la tubería mediante bridas de plástico extraíbles. Su resistencia a la temperatura oscila entre -30 y 160 °C.

SENSOR PCE-TDS 200 L
Par de sensores grandes para diámetros de tubería DN 300... 6000. Por lo tanto, este par de sensores es adecuado para tuberías especialmente grandes. Los sensores del caudalímetro ultrasónico se pueden fijar mediante bridas de plástico extraíbles. Gracias a los imanes incorporados, los sensores se pueden fijar a tuberías de metal ferroso. Los sensores tienen unas dimensiones de 91 x 52 x 44 mm.
