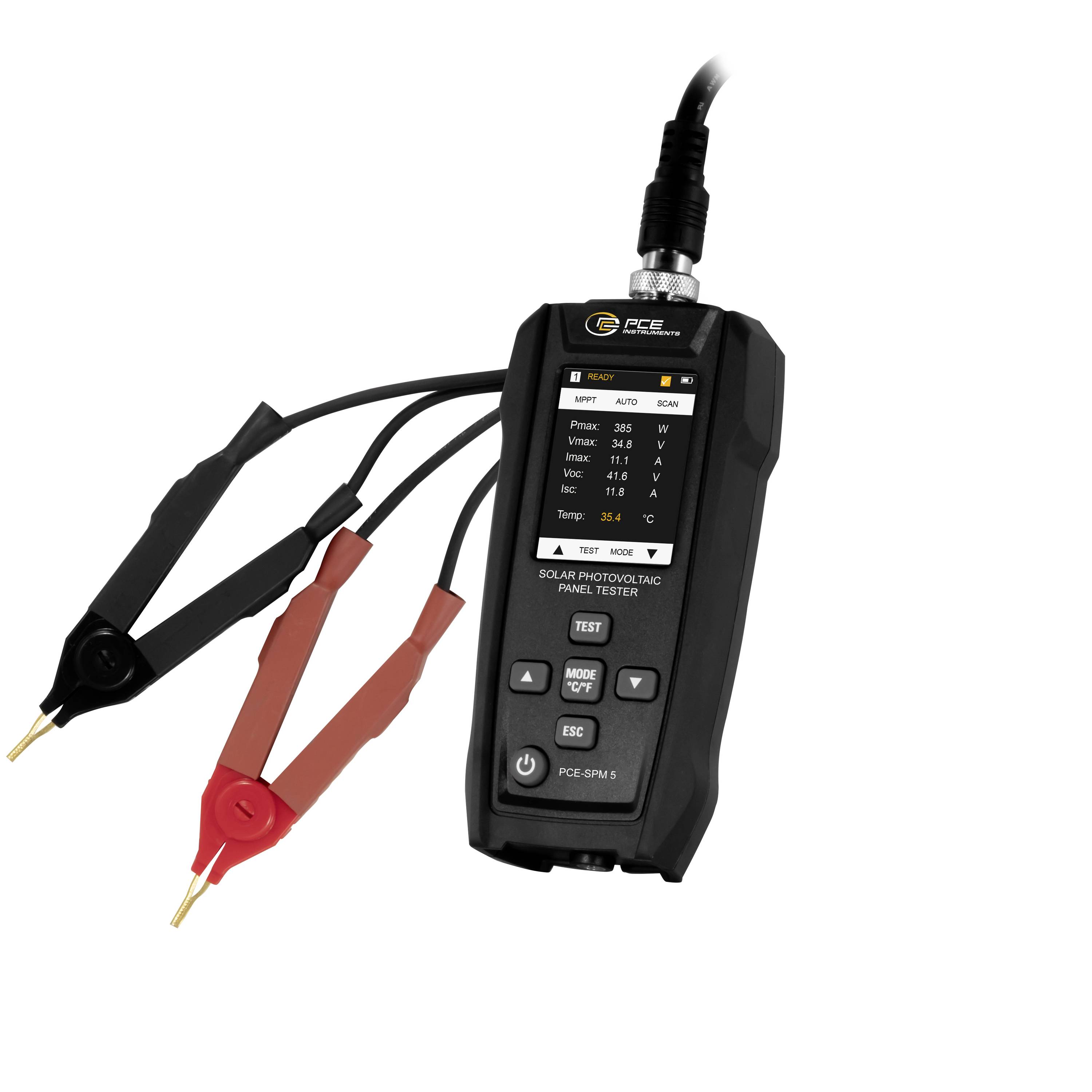

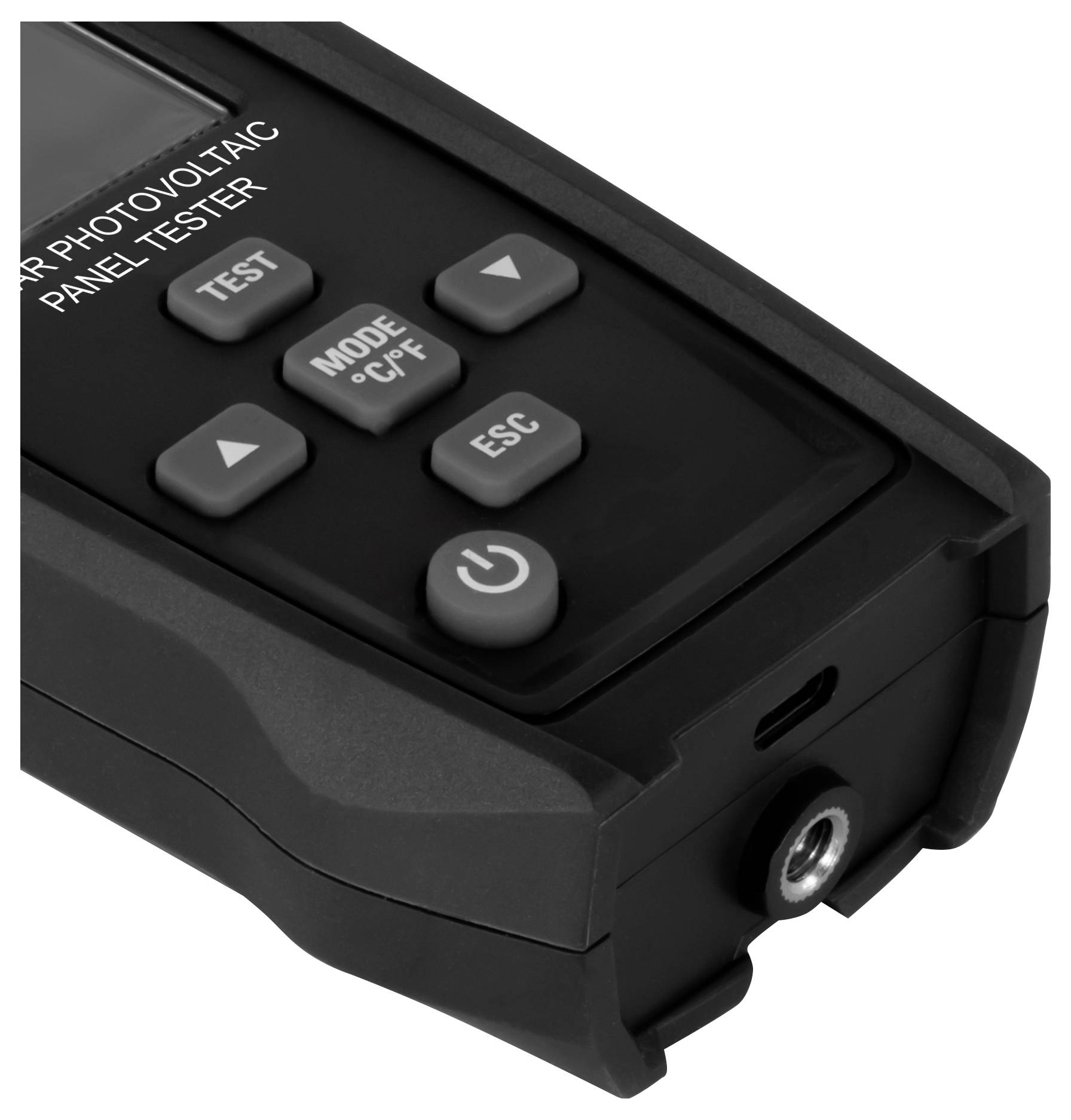

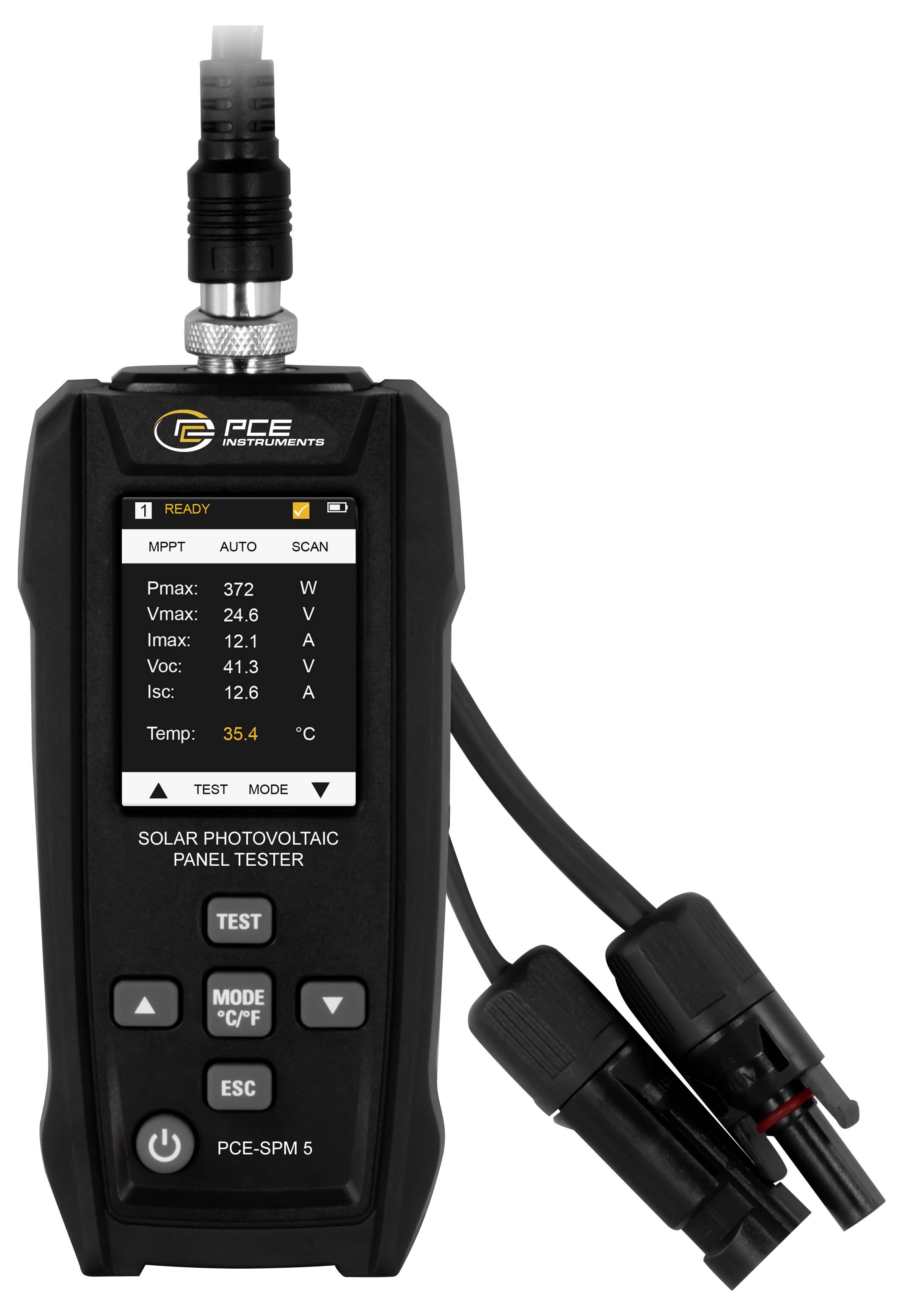

PCE Instruments PCE-SPM 5 Comprobador de panel solar
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (119,90 € / Unidad)
119,90 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Medidor de paneles solares PCE Instruments PCE-SPM 5 con medición de curva característica IV/PV |Voc 0 … 60 V |Isc 0 … 30 A |Pmax 0 … 800 W
- Medición de IV y PV con modos automático y manual.
- Visualización de curvas características y valores medidos (IV/PV)
- Representación de curvas codificadas por colores con tabla
- Visualización de datos de picos y características eléctricas
- Almacenamiento para hasta 10 medidas.
Especificaciones técnicas
- voltaje CC
- Función de voltaje de circuito abierto (Voc)
- Rango de medición 0 ... 60 V
- Resolución 0,001 V
- Precisión +/-1%
- voltaje CC
- Función de voltaje MPP (Umpp)
- Rango de medición 0 ... 60 V
- Resolución 0,001 V
- Precisión +/-5%
- Corriente continua (CC)
- Función de corriente de cortocircuito (Isc)
- Rango de medición 0 ... 30 A
- Resolución 0,001 A
- Precisión +/-1%
- Corriente continua (CC)
- Función de corriente MPP (Impp)
- Rango de medición 0 ... 30 A
- Resolución 0,001 A
- Precisión +/-5%
- Temperatura
- Rango de medición: 0 ... 60 °C
- Resolución 0,1 °C
- Precisión 1 °C
- Temperatura
- Rango de medición: 32 ... 140 °F
- Resolución 0,18 °F
- Precisión +/-1,8 °F
- Potencia
- Función de potencia máxima (Pmax)
- Rango de medición 0 ... 800 W
- Apreciación: 0.001 W
- Precisión +/-5%
- Datos técnicos generales
- Entradas fotovoltaicas MC4
- Tipo de pantalla: Pantalla LCD a color con retroiluminación
- Tamaño de la pantalla: 2,4 pulgadas
- Frecuencia de medición: 3 veces por segundo
- Medio de almacenamiento Almacenamiento interno
- Capacidad de almacenamiento (información adicional): Almacena las últimas 10 mediciones; los datos se pierden cuando se apaga el dispositivo.
- Interfaz USB-C
- Apagado automático después de 5 minutos.
- Idioma del menú: inglés (EE. UU.), inglés (Reino Unido)
- Clase de protección (dispositivo) IP40
- Alimentación: 5 V CC, 500 mA
- Batería/Batería recargable: 1 batería interna de iones de litio de 3,7 V.
- Capacidad 1000 mAh
- Condiciones de funcionamiento: -10 ... 50 °C, 0 ... 80 % HR
- Condiciones de almacenamiento: -10 ... 60 °C, 0 ... 80 % HR
- Dimensiones (largo x ancho x alto): 155 x 73 x 38 mm
- Peso: 253 g
- Tipo de producto
Comprobador de panel solar
- Función de medición
Tensión CC
Corriente CC
Potencia
Temperatura
Estándar de fábrica (sin certificado)
- Dimen.
(Lon. x Anch. x Alt.) 165 x 73 x 38 mm
- visualización
Digital
LCD
- Peso
253 g
- Anchura
73 mm
- Altura
38 mm
- longitud
165 mm
- las interfaces
USB-C
- Embalaje sin plástico
Embalaje sin plástico
Documentos y descargas
Ficha técnica
Ficha técnica 3841693 PCE Instruments PCE-SPM 5 Comprobador de panel solar
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3841693 PCE Instruments PCE-SPM 5 Comprobador de panel solar
Descripción
El dispositivo de medición de paneles solares es un instrumento de medición para analizar y evaluar módulos fotovoltaicos en función de sus características eléctricas. El dispositivo de medición de paneles solares se utiliza para realizar pruebas rápidas y fiables de módulos solares directamente in situ y permite registrar los valores eléctricos medidos más importantes de un módulo.
Con un rango de voltaje CC de 0 a 60 V, un rango de corriente CC de 0 a 30 A y una medición de potencia máxima de hasta 800 W, el dispositivo de medición de paneles solares es adecuado para módulos fotovoltaicos comunes. Los valores medidos se procesan durante la medición y se muestran en el dispositivo. El dispositivo de medición del panel solar realiza una medición de la curva característica I-V y muestra gráficamente los valores medidos como un análisis de la curva I-V/PV en la pantalla. Los valores medidos se muestran visualmente como curvas. La representación está codificada por colores: corriente (azul), potencia (violeta) y voltaje (negro), lo que permite distinguir claramente los parámetros.
Además de la visualización de la curva, está disponible una tabla de datos en la que se enumeran los valores medidos. Los datos máximos también se destacan allí para una rápida evaluación de los valores de rendimiento. El dispositivo de medición del panel solar determina los parámetros eléctricos más importantes, como la tensión en circuito abierto (Voc), la corriente en cortocircuito (Isc), la tensión en el punto de máxima potencia (Umpp), la corriente en el punto de máxima potencia (Impp) y la potencia máxima (Pmax).

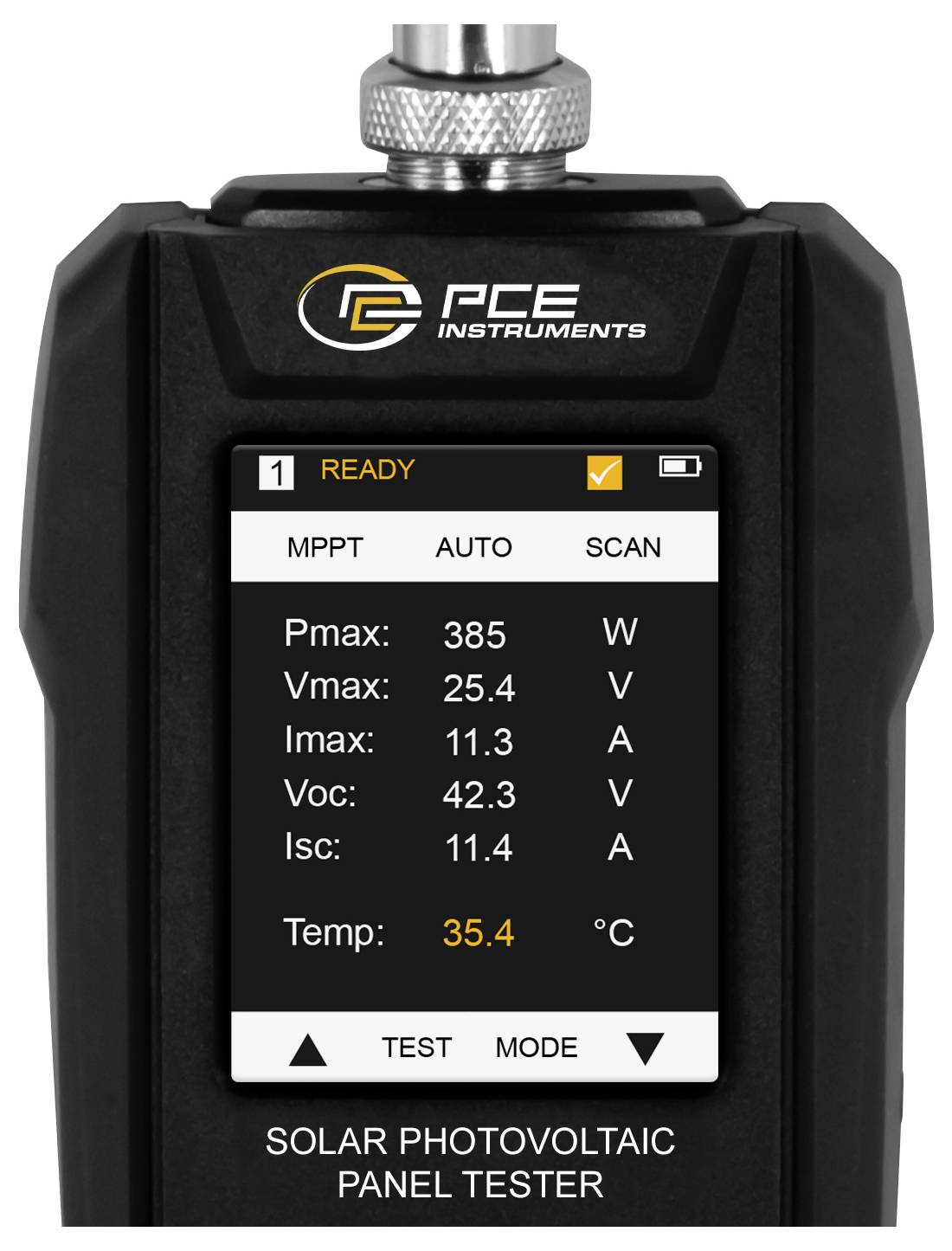

La visualización se realiza mediante una pantalla LCD integrada de 2,4 pulgadas, que muestra tanto las curvas como los datos de medición. Además, se registra la temperatura del módulo. El dispositivo de medición de paneles solares dispone de una memoria interna para almacenar hasta 10 conjuntos de datos de medición, que pueden guardarse y recuperarse en el propio dispositivo. Los puntos de medición se pierden una vez que se apaga el dispositivo. Gracias a sus versátiles funciones de medición y análisis, el dispositivo de medición de paneles solares es adecuado para la instalación, el mantenimiento y la resolución de problemas. Sistemas fotovoltaicos.
Este texto es el resultado de una traducción automática.
Con un rango de voltaje CC de 0 a 60 V, un rango de corriente CC de 0 a 30 A y una medición de potencia máxima de hasta 800 W, el dispositivo de medición de paneles solares es adecuado para módulos fotovoltaicos comunes. Los valores medidos se procesan durante la medición y se muestran en el dispositivo. El dispositivo de medición del panel solar realiza una medición de la curva característica I-V y muestra gráficamente los valores medidos como un análisis de la curva I-V/PV en la pantalla. Los valores medidos se muestran visualmente como curvas. La representación está codificada por colores: corriente (azul), potencia (violeta) y voltaje (negro), lo que permite distinguir claramente los parámetros.
Además de la visualización de la curva, está disponible una tabla de datos en la que se enumeran los valores medidos. Los datos máximos también se destacan allí para una rápida evaluación de los valores de rendimiento. El dispositivo de medición del panel solar determina los parámetros eléctricos más importantes, como la tensión en circuito abierto (Voc), la corriente en cortocircuito (Isc), la tensión en el punto de máxima potencia (Umpp), la corriente en el punto de máxima potencia (Impp) y la potencia máxima (Pmax).
La visualización se realiza mediante una pantalla LCD integrada de 2,4 pulgadas, que muestra tanto las curvas como los datos de medición. Además, se registra la temperatura del módulo. El dispositivo de medición de paneles solares dispone de una memoria interna para almacenar hasta 10 conjuntos de datos de medición, que pueden guardarse y recuperarse en el propio dispositivo. Los puntos de medición se pierden una vez que se apaga el dispositivo. Gracias a sus versátiles funciones de medición y análisis, el dispositivo de medición de paneles solares es adecuado para la instalación, el mantenimiento y la resolución de problemas. Sistemas fotovoltaicos.
Este texto es el resultado de una traducción automática.

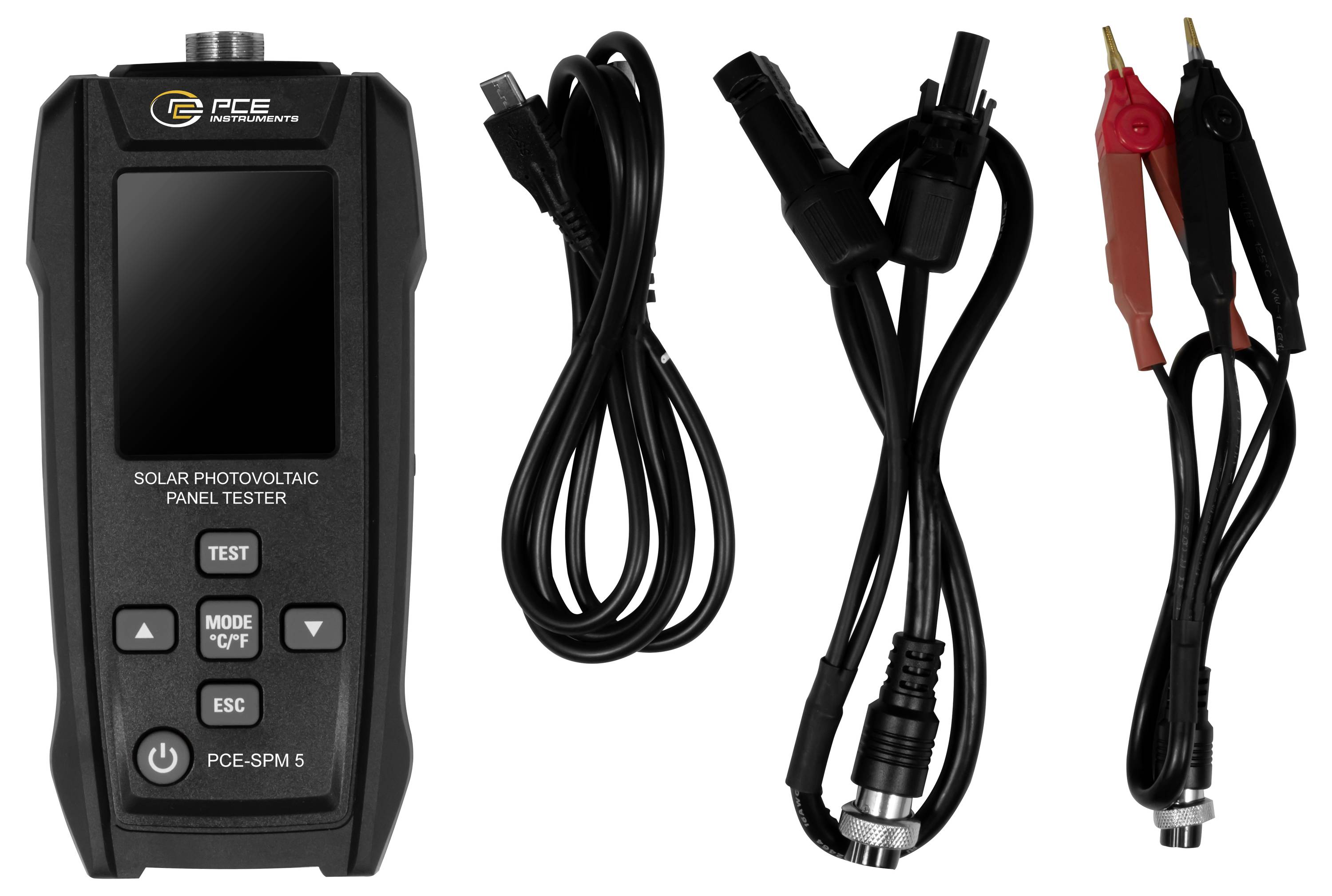

Volumen de suministro
- 1 x Dispositivo de medición de paneles solares PCE-SPM 5

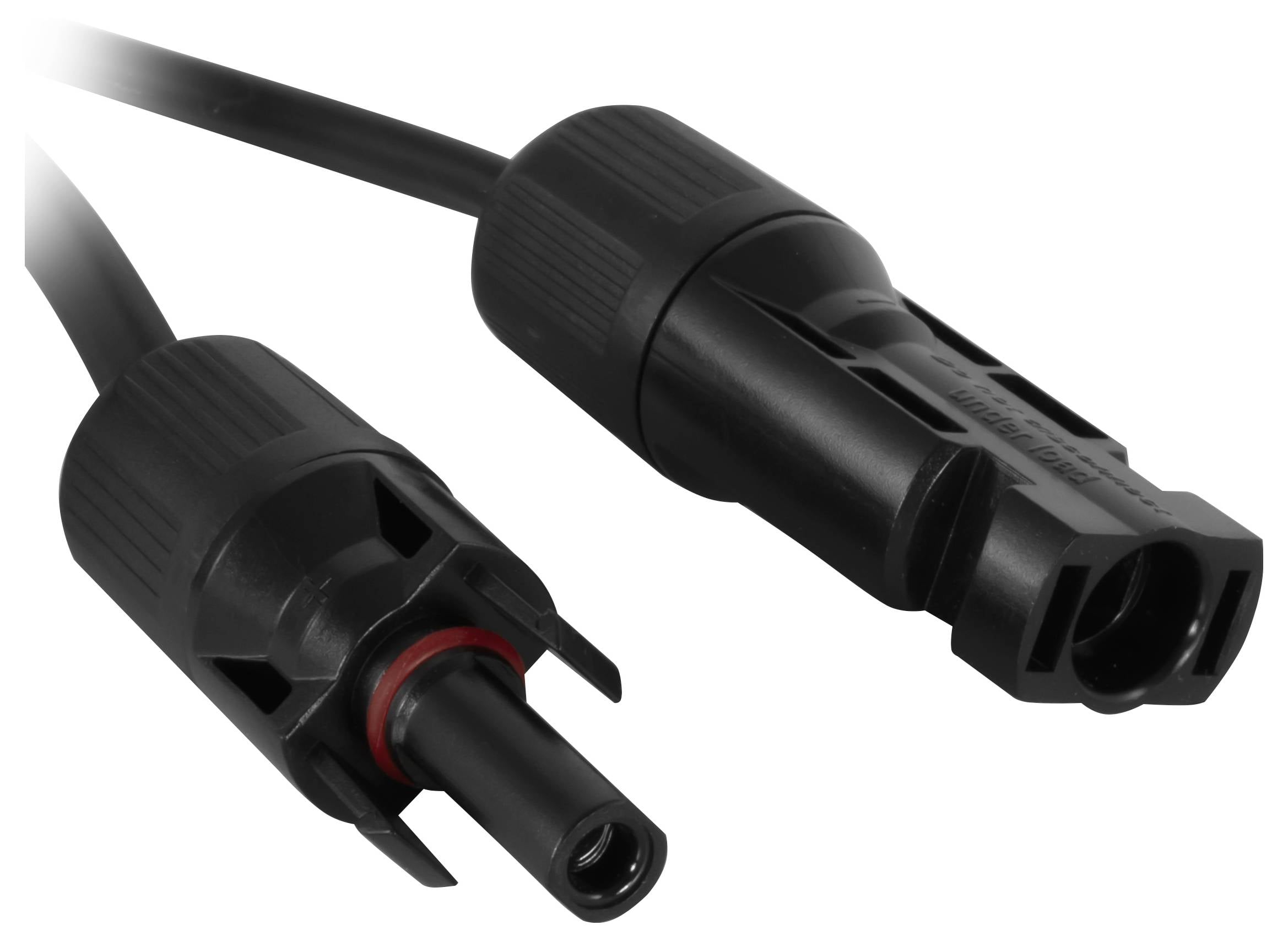

- 1 cable de conexión fotovoltaica MC4
- 1 juego de cables de prueba con pinzas de cocodrilo
- 1 cable USB-C
- 1 x Manual de instrucciones
