PCE Instruments PCE-IT 110-ICA Medidor de aislamiento Calibrado según (ISO) 250 V 60 MΩ
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (725,00 € / Unidad)
725,00 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles

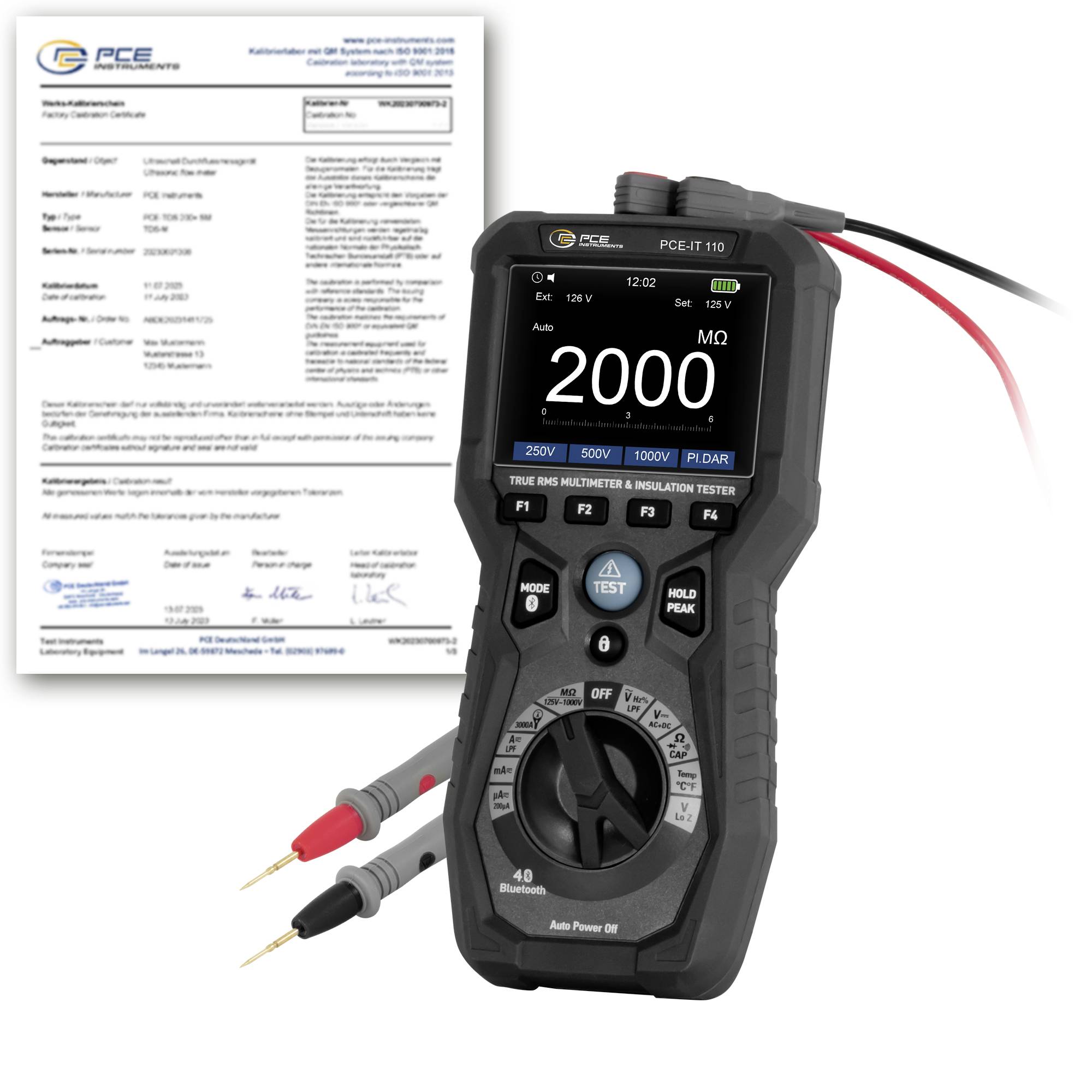

Comprobador de aislamiento PCE Instruments PCE-IT 110-ICA
- Tensiones de prueba de aislamiento: 125 V, 250 V, 500 V, 1000 V.
- Funciones de medición: MANTENER, MÍNIMO, MÁXIMO, PICO
- PI (Índice de Polarización), DAR (Relación de Absorción)
- Indicador de alta tensión y sobrecarga
- Prueba de diodos
- Descarga automática
- Desconexión automática
- Botón de bloqueo
- Almacenamiento de datos con registrador
- Bluetooth para la conexión con la aplicación
- Conexiones para bobina de Rogowski
- incluido Certificado de calibración ISO
Especificaciones técnicas
- voltaje CC
- Rango de medición: 0 ... 600 mV
- Resolución 0,1 mV
- Precisión ±(0,9% + 5 dígitos)
- Sobrecarga de 1000 V
- voltaje CC
- Rango de medición: 600 mV ... 6 V
- Resolución 0,001 V
- Precisión ±(0,9% + 5 dígitos)
- voltaje CC
- Rango de medición 6 ... 60 V
- Resolución 0,01 V
- Precisión ±(0,9% + 5 dígitos)
- voltaje CC
- Rango de medición 60 ... 600 V
- Resolución 0,1 V
- Precisión ±(1% + 5 dígitos)
- voltaje CC
- Rango de medición: 600 ... 1000 V
- Resolución 1 V
- Precisión ±(1% + 5 dígitos)
- Corriente continua (CC)
- Rango de medición 0 ... 200 µA
- Resolución 0,1 µA
- Precisión ±(0,9% + 8 dígitos)
- Corriente continua (CC)
- Rango de medición: 200 µA ... 600 mA
- Resolución 0,1 mA
- Precisión ±(1,2% + 3 dígitos)
- Corriente continua (CC)
- Rango de medición 600 mA ... 10 A
- Resolución 0,01 A
- Precisión ±(1,5% + 5 dígitos)
- Capacidad
- Rango de medición: 0 ... 60 nF
- Resolución 0,01 nF
- Precisión ±(5% +35 dígitos)
- Capacidad
- Rango de medición: 60 ... 600 nF
- Resolución 0,1 nF
- Precisión ±(2,5% + 8 dígitos)
- Capacidad
- Rango de medición: 600 nF ... 6 µF
- Resolución 0,001 µF
- Precisión ±(3% + 5 dígitos)
- Capacidad
- Rango de medición 6 ... 60 µF
- Resolución 0,01 µF
- Precisión ±(3% + 5 dígitos)
- Capacidad
- Rango de medición: 60 ... 600 µF
- Resolución 0,1 µF
- Precisión ±(3% + 5 dígitos)
- Capacidad
- Rango de medición 600 ... 6000 µF
- Resolución 1 µF
- Precisión ±(2,5% +20 dígitos)
- Tipo de temperatura K
- Rango de medición: -20 ... +600 °C
- Resolución 0,1 °C
- Precisión ±(3 % de la lectura) +5 °C)
- Tipo de temperatura K
- Rango de medición: 600 ... 1000 °C
- Resolución 1 °C
- Precisión ±(3 % de la lectura) +5 °C)
- Tipo de temperatura K
- Rango de medición: -4 ... +600 °F
- Resolución 0,1 °F
- Precisión ±(3 % de la lectura) +9 °F)
- Tipo de temperatura K
- Rango de medición: 600 ... 1832 °F
- Resolución 1 °F
- Precisión ±(3 % de la lectura) +9 °F)
- Corriente alterna (CA)
- Rango de medición 0 ... 6 V
- Resolución 0,001 V
- Precisión ±(1% + 5 dígitos) a 50 ... 60 Hz / ±(3% + 5 dígitos) a 61 ... 1000 Hz
- Sobrecarga de 1000 V
- Rango de frecuencia: 50 ... 1000 Hz
- Corriente alterna (CA)
- Rango de medición 6 ... 60 V
- Resolución 0,01 V
- Precisión ±(1% + 5 dígitos) a 50 ... 60 Hz / ±(3% + 5 dígitos) a 61 ... 1000 Hz
- Rango de frecuencia: 50 ... 1000 Hz
- Corriente alterna CA
- Rango de medición 60 ... 600 V
- Resolución 0,1 V
- Precisión ±(1% + 5 dígitos) a 50 ... 60 Hz / ±(3% + 5 dígitos) a 61 ... 1000 Hz
- Rango de frecuencia: 50 ... 1000 Hz
- Corriente alterna (CA)
- Rango de medición: 600 ... 1000 V
- Resolución 1 V
- Precisión ±(1,2% + 5 dígitos) a 50 ... 60 Hz / ±(3% + 5 dígitos) a 61 ... 1000 Hz
- Rango de frecuencia: 50 ... 1000 Hz
- Corriente alterna (CA)
- Rango de medición 0 ... 200 µA
- Resolución 0,1 µA
- Precisión ±(1,2% + 8 dígitos)
- Rango de frecuencia: 50 ... 1000 Hz
- Corriente alterna (CA)
- Rango de medición: 200 µA ... 600 mA
- Resolución 0,1 mA
- Precisión ±(1,2% + 5 dígitos)
- Rango de frecuencia: 50 ... 1000 Hz
- Corriente alterna (CA)
- Rango de medición 600 mA ... 10 A
- Resolución 0,01 A
- Precisión ±(1,5% + 5 dígitos)
- Rango de frecuencia: 50 ... 1000 Hz
- Resistencia de aislamiento
- Tensión de prueba CC 125 V
- Rango de medición: 0,125 ... 6 MΩ
- Resolución 0,001 MΩ
- Precisión ±(2% +10 dígitos)
- Resistencia de aislamiento
- Tensión de prueba CC 250 V
- Rango de medición: 0,25 ... 6 MΩ
- Resolución 0,001 MΩ
- Precisión ±(2% +15 dígitos)
- Resistencia de aislamiento
- Tensión de prueba CC 500 V
- Rango de medición: 0,5 ... 6 MΩ
- Resolución 0,001 MΩ
- Precisión ±(2% +10 dígitos)
- Resistencia de aislamiento
- Tensión de prueba CC 1000 V
- Rango de medición: 1 ... 6 MΩ
- Resolución 0,001 MΩ
- Precisión ±(3% +10 dígitos)
- Resistencia de aislamiento
- Tensión de prueba CC 125 V, 250 V, 500 V, 1000 V
- Rango de medición: 6 ... 60 MΩ
- Resolución 0,01 MΩ
- Precisión ±(2% +10 dígitos)
- Resistencia de aislamiento
- Tensión de prueba CC 125 V, 250 V, 500 V, 1000 V
- Rango de medición: 60 ... 600 MΩ
- Resolución 0,1 MΩ
- Precisión ±(4% + 5 dígitos)
- Resistencia de aislamiento
- Tensión de prueba CC 125 V, 250 V, 500 V, 1000 V
- Rango de medición: 600 ... 6000 MΩ
- Resolución 1 MΩ
- Precisión ±(5% +10 dígitos)
- Resistencia
- Rango de medición: 0 ... 600 Ω
- Resolución 0,1 Ω
- Precisión ±(1,2% + 10 dígitos)
- Resistencia
- Rango de medición: 600 Ω ... 6 kΩ
- Resolución 0,001 kΩ
- Precisión ±(1,5% + 5 dígitos)
- Resistencia
- Rango de medición: 6 ... 60 kΩ
- Resolución 0,01 kΩ
- Precisión ±(1,5% + 5 dígitos)
- Resistencia
- Rango de medición: 60 ... 600 kΩ
- Resolución 0,1 kΩ
- Precisión ±(1,5% + 5 dígitos)
- Resistencia
- Rango de medición: 600 kΩ ... 6 MΩ
- Resolución 0,001 MΩ
- Precisión ±(1,5% + 5 dígitos)
- Resistencia
- Rango de medición: 6 ... 60 MΩ
- Resolución 0,01 MΩ
- Precisión ±(2,5% +10 dígitos)
- Frecuencia
- Rango de medición: 40 ... 10000 Hz
- Resolución 0,01 Hz
- Precisión ±(1% + 5 dígitos)
- Datos técnicos generales
- Funciones de medición MIN, MAX, HOLD, PI, DAR
- Tipo de pantalla: Pantalla LCD a color
- Tamaño de la pantalla: 3,5 pulgadas
- Frecuencia de actualización de la pantalla: 3 veces por segundo
- Frecuencia de medición: 3 Hz
- Medio de almacenamiento Almacenamiento interno
- Capacidad de almacenamiento: 1800 valores
- Intervalo de almacenamiento de 1 s
- Intervalo de almacenamiento de hasta 60 minutos.
- Interfaz Bluetooth
- Apagado automático de ... a 15 ... 60 min
- Norma de seguridad CAT III 1000 V, CAT IV 600 V
- Corriente de prueba del diodo: menos de 1,5 mA, tensión máxima en circuito abierto: 3,2 V CC
- Idioma del menú: inglés (EE. UU.), inglés (Reino Unido)
- Clase de protección (dispositivo) IP65
- Batería recargable 6 pilas AA de 1,5 V, alcalinas de manganeso
- Capacidad 2500 mAh
- Condiciones de funcionamiento: 5 ... 40 °C, 0 ... 80 % HR
- Condiciones de almacenamiento: -20 ... 60 °C, 0 ... 80 % HR
- Dimensiones (largo x ancho x alto): 215 x 100 x 65 mm
- Peso: 569 g
- Tipo de producto
Medidor de aislamiento
- Tensión de prueba
250 V
- Función de medición
Tensión CC
Corriente CC
Temperatura
Tensión CA
Corriente CA
Resistencia de aislamiento
Frecuencia
- examen de pase
6 - 60 MΩ, 600 kΩ - 6 MΩ, 60 - 600 kΩ, 6 - 60 kΩ, 600 Ω - 6 kΩ, 0 - 600 Ω
ISO
- Rango de medición: Resistencia
6 MΩ
- Las interfaces
Bluetooth®
IP65
- Suministro de tensión (datos)
1,5 V
- Dimen.
(Lon. x Anch. x Alt.) 215 x 100 x 65 mm
- Peso
569 g
- Tipo de indicador
LCD
Digital
- Frecuencia (máx.)
10000 Hz
- Frecuencia (mín.)
40 Hz
- Intervalo de frecuencia
40 Hz - 10000 Hz
- Resistencia al aislamiento (máx.)
60 MΩ
- Capacidad de calibrado
Incluye certificado de calibración ISO
- Rango de medición de la tensión (máx.)
1000 V/DC
500 V/DC
250 V/DC
125 V/DC
- Rango de medición de la tensión (mín.)
0 V/AC
- Anchura
100 mm
- Altura
65 mm
- longitud
215 mm
- Embalaje sin plástico
Embalaje sin plástico
Documentos y descargas
Ficha técnica
Ficha técnica 3812593 PCE Instruments PCE-IT 110-ICA Medidor de aislamiento Calibrado según (ISO) 250 V 60 MΩ
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3812593 PCE Instruments PCE-IT 110-ICA Medidor de aislamiento Calibrado según (ISO) 250 V 60 MΩ
Descripción
El comprobador de aislamiento combina las funciones de un multímetro digital completo con un potente comprobador de aislamiento y es ideal para aplicaciones profesionales en la industria, el comercio y el suministro de energía. Además de medir voltaje, corriente y resistencia, el dispositivo también ofrece mediciones de frecuencia y capacitancia, así como medición de temperatura mediante el termopar tipo K incluido. La selección automática de rango y la pantalla LCD a color de 3,5 pulgadas garantizan un funcionamiento sencillo y preciso. El comprobador de aislamiento permite realizar pruebas de aislamiento con tensiones de prueba seleccionables desde 125 V hasta 1000 V y mide resistencias de aislamiento de hasta 6000 MΩ. Además, permite medir el índice de polarización (PI) y la relación de absorción (DAR), lo que posibilita una evaluación precisa de la calidad del aislamiento de cables, motores, armarios eléctricos e instalaciones eléctricas.
Gracias al almacenamiento de datos integrado, los resultados de las mediciones se pueden recuperar directamente en el dispositivo para su posterior análisis. Los datos recopilados se pueden transferir de forma inalámbrica a un teléfono inteligente o tableta a través de Bluetooth, lo que resulta especialmente útil para la documentación y los informes de pruebas. El dispositivo se completa con funciones adicionales como la descarga automática tras la medición, el registro de valores MÍN/MÁX/PICO, la función de retención y un botón de bloqueo para un funcionamiento manos libres. El comprobador de aislamiento cumple con los más altos requisitos de seguridad según CAT IV 600 V / CAT III 1000 V y, por lo tanto, es seguro para su uso en la distribución de energía y la tecnología de la construcción.
Entre las áreas de aplicación típicas de este comprobador de aislamiento se incluyen las instalaciones eléctricas, la construcción de armarios de control, el mantenimiento de máquinas y sistemas, los sistemas fotovoltaicos, el sector servicios y los centros de formación técnica. Con su combinación de versatilidad, precisión y conectividad moderna. Este comprobador de aislamiento es una buena herramienta para cualquier profesional.
Este texto es el resultado de una traducción automática.
Gracias al almacenamiento de datos integrado, los resultados de las mediciones se pueden recuperar directamente en el dispositivo para su posterior análisis. Los datos recopilados se pueden transferir de forma inalámbrica a un teléfono inteligente o tableta a través de Bluetooth, lo que resulta especialmente útil para la documentación y los informes de pruebas. El dispositivo se completa con funciones adicionales como la descarga automática tras la medición, el registro de valores MÍN/MÁX/PICO, la función de retención y un botón de bloqueo para un funcionamiento manos libres. El comprobador de aislamiento cumple con los más altos requisitos de seguridad según CAT IV 600 V / CAT III 1000 V y, por lo tanto, es seguro para su uso en la distribución de energía y la tecnología de la construcción.
Entre las áreas de aplicación típicas de este comprobador de aislamiento se incluyen las instalaciones eléctricas, la construcción de armarios de control, el mantenimiento de máquinas y sistemas, los sistemas fotovoltaicos, el sector servicios y los centros de formación técnica. Con su combinación de versatilidad, precisión y conectividad moderna. Este comprobador de aislamiento es una buena herramienta para cualquier profesional.
Este texto es el resultado de una traducción automática.

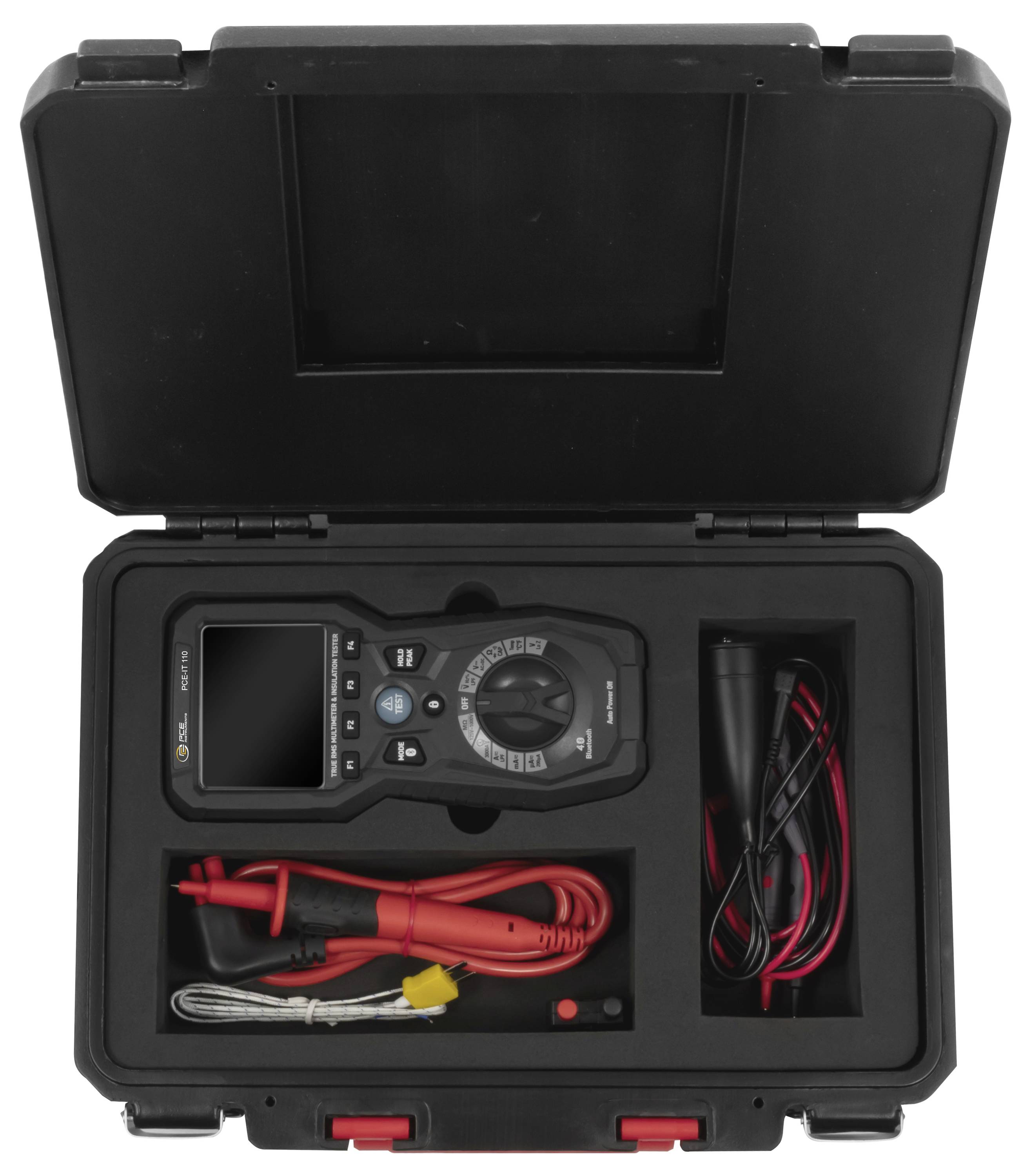

Volumen de suministro
- 1 x comprobador de aislamiento PCE-IT 110-ICA

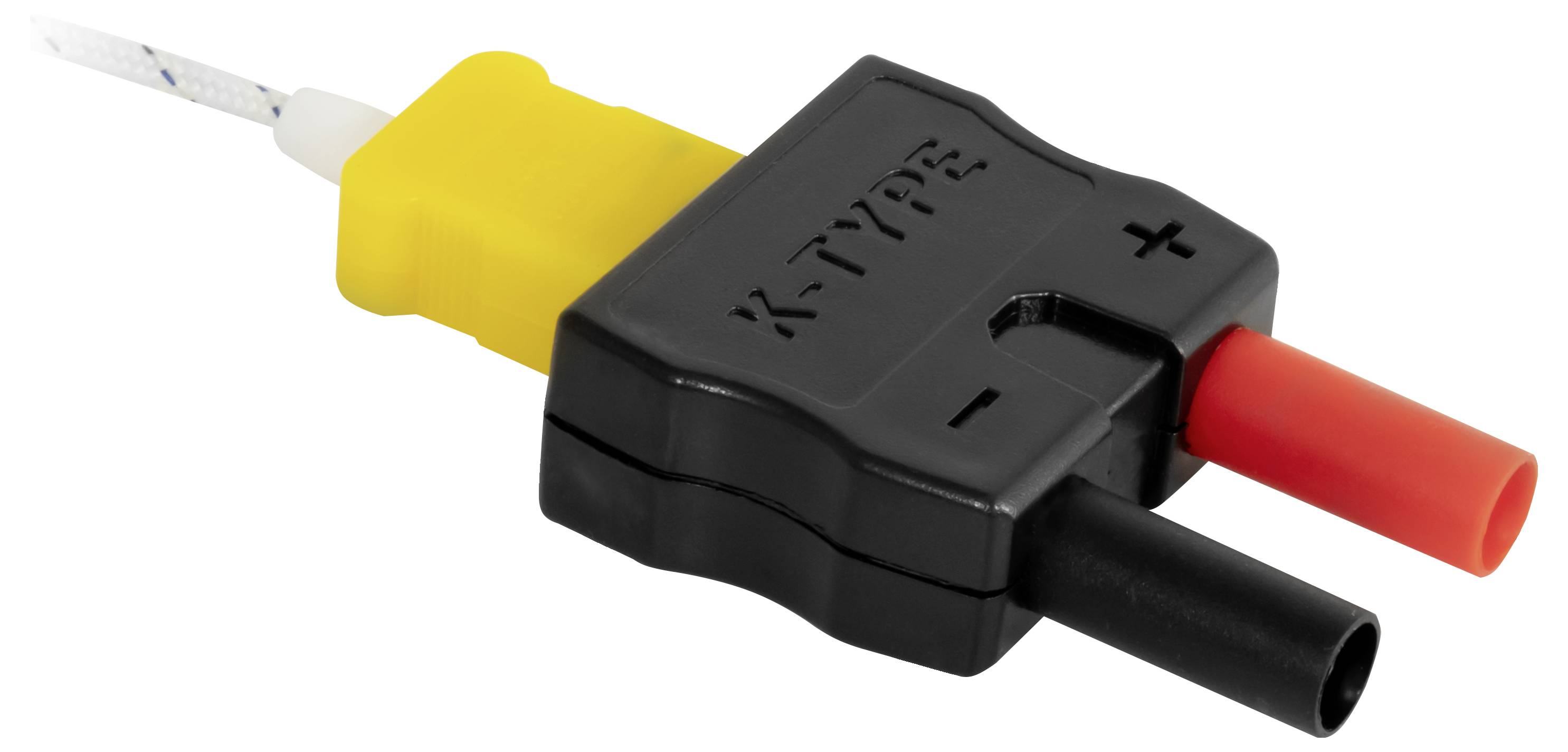

- 1 sonda de temperatura tipo K
- 2 juegos de cables de prueba
- 1 estuche de transporte
- 6 pilas AA de 1,5 V
- 1 x Manual de instrucciones
- Puedes encontrar la aplicación "Meterbox Pro" en la App Store.
- 1 certificado de calibración ISO
