Name: PCE Instruments PCE-DPD-F2 Pantalla digital
Brand: PCE Instruments
SKU: 2452776
Availability: InStock

PCE Instruments PCE-DPD-F2 Pantalla digital-0

PCE Instruments PCE-DPD-F2 Pantalla digital-1

PCE Instruments PCE-DPD-F2 Pantalla digital-2

PCE Instruments PCE-DPD-F2 Pantalla digital-3

PCE Instruments PCE-DPD-F2 Pantalla digital-4

1/5

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Vie. 30/10

2 Unidad(es)

Vendido y enviado por Conrad Electronic

Número

Unidad(es)

Total (315,13 € / Unidad)

315,13 €

más el IVA aplicable

Envío gratuito

Solo quedan 2 Unidad(es) disponibles

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

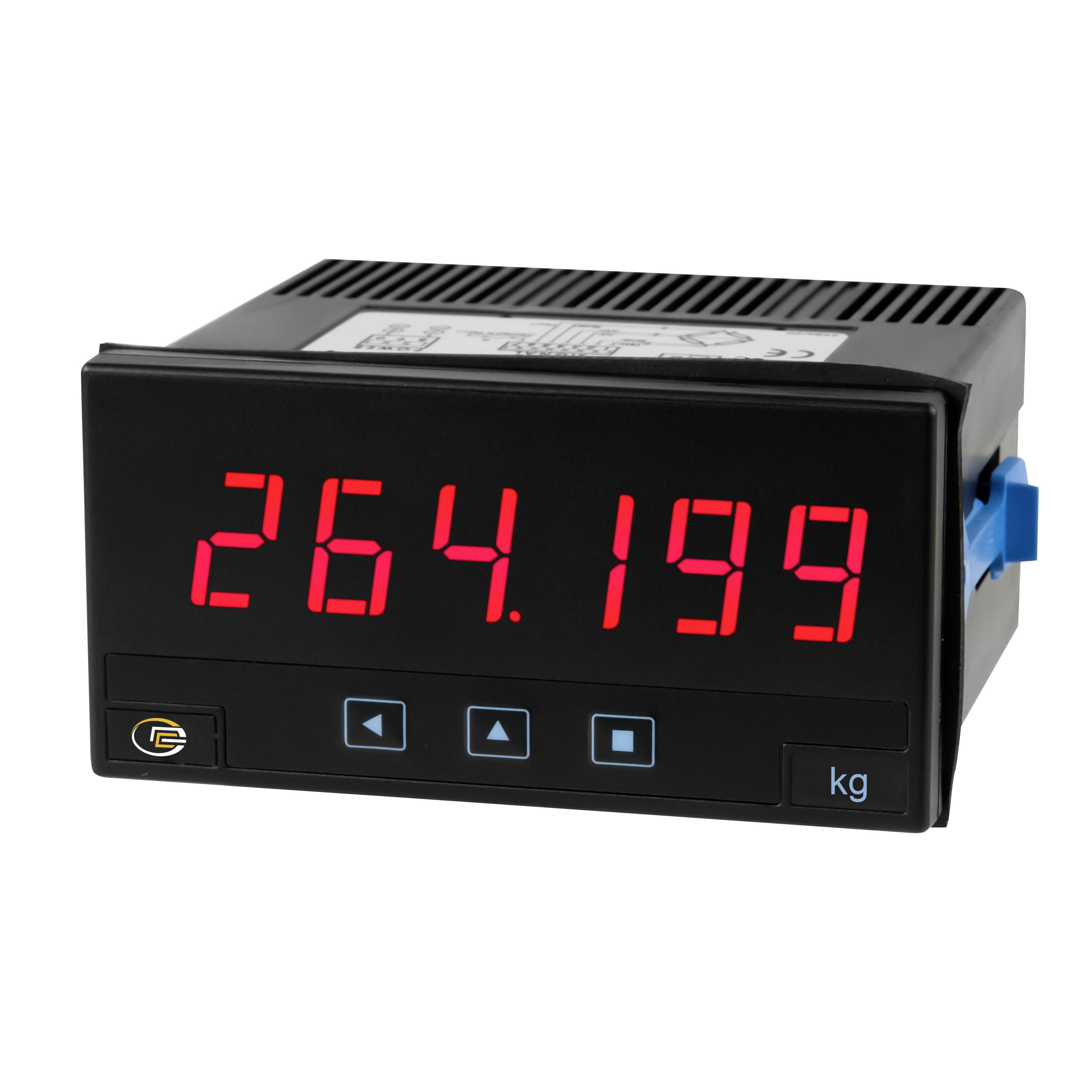

PROFESIONAL. CALIBRADO. EQUIPO. PCE-DPD-F2

Pantalla digital para galgas extensométricas
Entrada de mV/V
3 velocidades de medición diferentes
Tarjetas de salida modulares disponibles
Dimensiones de montaje en panel de 1/8 DIN
Pantalla LED

Especificaciones técnicas

Área de entrada de señal
Precisión a 25 °C
Sensibilidad en mV/V a 5 V
Sensibilidad en mV/V a 10 V
0 - 100 mV/CC
± 0,05% de Mb
20 mV/V
10 mV/V
0 - 30 mV/CC
± 0,05% de Mb
6 mV/V
3 mV/V
0 - 20 mV/CC
± 0,05% de Mb
4 mV/V
2 mV/V
0 - 15 mV/CC
± 0,05% de Mb
3 mV/V
1,5 mV/V
0 - 10 mV/CC
± 0,05 % v. Mb.
2 mV/V
1 mV/V
0 - 5 mV/CC
± 0,05 % v. Mb.
1 mV/V
0,5 mV/V
Tensión de entrada máxima de 30 V en todos los rangos de medición.

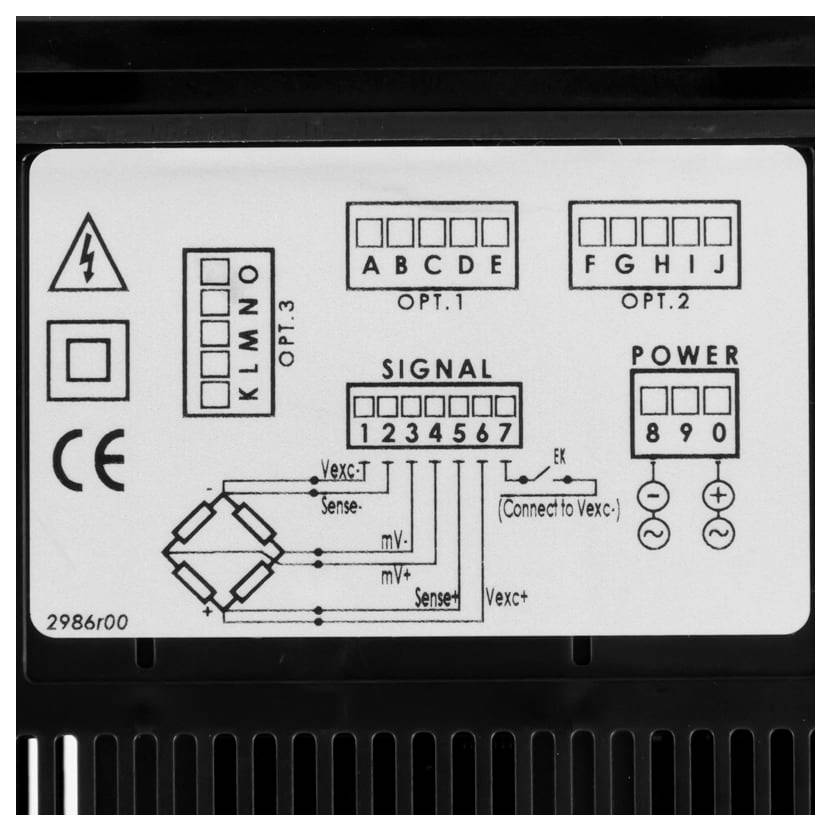

Tensión de alimentación para las celdas de medición: 5 V o 10 V
Corriente máxima 140 mA
Número máximo de celdas de medición (para celdas de medición de 350 ohmios, de lo contrario, máximo 140 mA)
Fuente de alimentación de 5 V: 1 ... 8 celdas de medición
Fuente de alimentación de 10 V: 1 ... 4 celdas de medición
Pantalla: Pantalla LED de 7 segmentos y 6 dígitos
Unidades (seleccionables por el usuario): g, kg, t, pcs, mg, lb, N, kN
Color rojo
Altura del dígito: 14 mm
Rango de visualización: -199999 ... 999999
Punto decimal ajustable después de cada dígito mostrado.
Indicador de admisión insuficiente y excesiva; parpadeo del indicador.
Frecuencia de medición (ajustable) / Tiempo de respuesta: 16 Hz / 63 ms, 50 Hz / 20 ms, 60 Hz / 17 ms
Frecuencia de actualización de la pantalla: 16 Hz

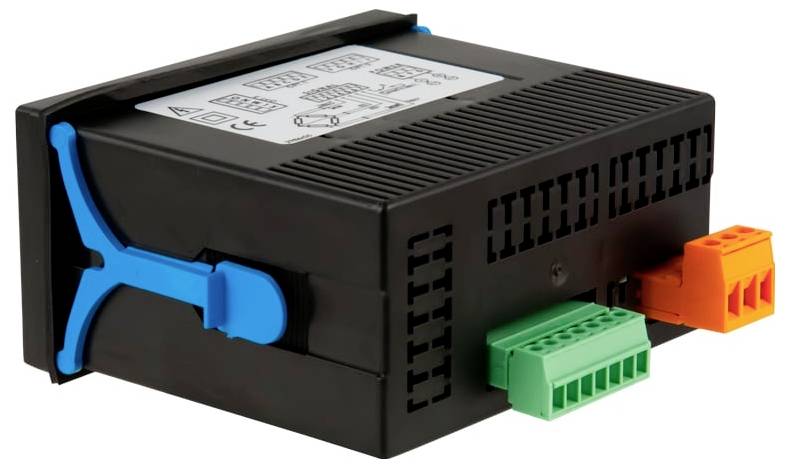

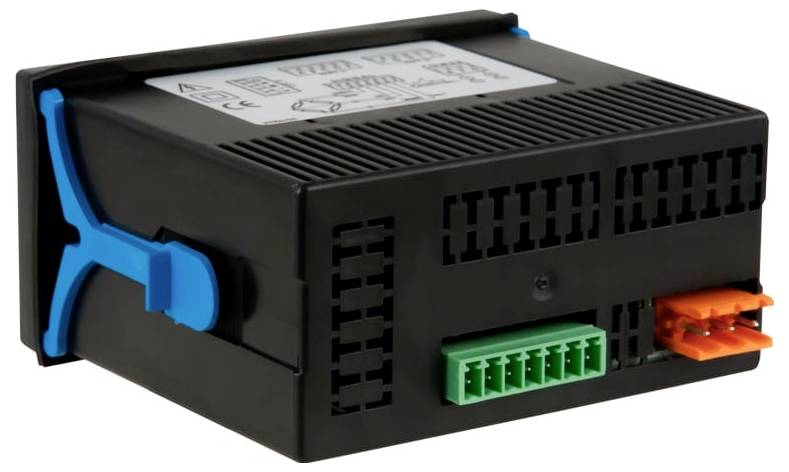

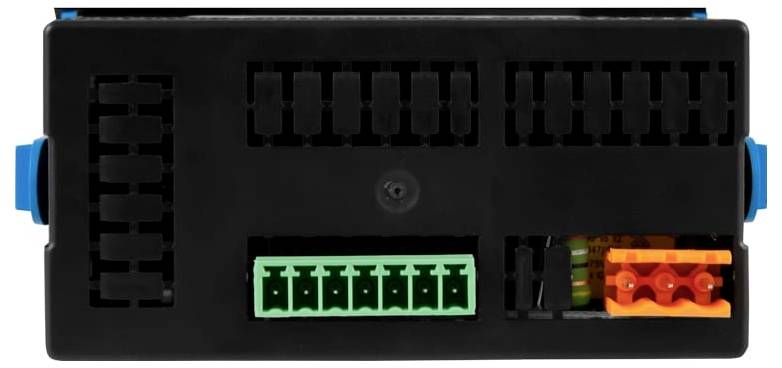

Conexiones eléctricas
Conexiones de tornillo
1 ... 2,5 mm²
Alimentación: 11 ... 60 V CC / 24/48 V CA
Consumo de energía máximo 1 W sin tarjetas de salida
Máx. 4 W con tarjetas de salida
Grado de protección frontal: IP65
Recorte para montaje del cuadro eléctrico
Tamaño del recorte del panel: 92 x 44 mm
Dimensiones 96 x 48 x 91 mm
Peso aprox.: 150 g
Temperatura de funcionamiento: 0 - 50 °C
Temperatura de almacenamiento: -20 ... 70 °C
Tiempo de calentamiento aproximado: 15 minutos.

Tipo de producto: Pantalla digital

Rango (min.): 0 V

tipo: PCE-DPD-F2

Rango de medición (máx.): 30 V

Tecnología de pantalla: LED

Visualización (recuento de píxeles): 999999

Dimen.: (Lon. x Anch. x Alt.) 91 x 96 x 48 mm

Peso: 150 g

Iluminación de pantalla: Rojo

Profundidad: 91 mm

Color del fabricante: Rot

Anchura: 96 mm

Altura: 48 mm

longitud: 91 mm

las interfaces: Terminal roscado

Altura de la sección: 14 mm

: Estándar de fábrica (sin certificado)

Documentos y descargas

Ficha técnica

Ficha técnica 2452776 PCE Instruments PCE-DPD-F2 Pantalla digital

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2452776 PCE Instruments PCE-DPD-F2 Pantalla digital

Descripción

Fuente de alimentación
La pantalla integrada se utiliza para mostrar la fuerza y el peso determinados por sensores de fuerza y células de carga con galgas extensométricas. La señal de salida de la celda de medición es irrelevante, ya que la pantalla del extensómetro permite representar el peso correcto en función de la sensibilidad configurada en mV/V. La pantalla DMS muestra los valores medidos en una pantalla LED de 6 dígitos. Teóricamente, el rango de medición podría estar entre -199999 ... 999999.

En función de la escala deseada y configurada, se puede aplicar una etiqueta adhesiva de la unidad correspondiente al indicador de instalación. La pantalla DMS puede suministrar voltaje directamente a la celda de medición conectada con galgas extensométricas. La tensión de alimentación se puede seleccionar entre 5 V y 10 V. Dependiendo del voltaje seleccionado, se pueden conectar hasta 8 o 4 células de fuerza o de carga a la pantalla digital DMS. Una característica especial de esta pantalla digital para mV/V es su concepto de salida modular. Aquí encontrará diversas tarjetas de salida intercambiables, según la aplicación.

Este texto es el resultado de una traducción automática.
