PCE Instruments LM-FL250-HM1 Comprobador de campo magnético Con función de registro de datos

El fluxómetro compacto List-Magnetik FLUX-CHECK 250 es un nuevo dispositivo de medición portátil para determinar el flujo magnético Phi de un sistema magnético o de imanes individuales. Este innovador dispositivo ofrece un método preciso para el ensayo de materiales ferromagnéticos y es ideal para el análisis y ensayo de materiales en diversas aplicaciones.

Para probar un imán permanente o un sistema magnético, la calidad del imán y la fuerza de la magnetización son cruciales. Medir la intensidad del campo magnético con un dispositivo de medición de campo magnético solo es posible en un único punto y no tiene en cuenta el volumen del imán. Esta tarea la realiza un fluxómetro con una bobina de Helmholtz, que permite una medición precisa y volumétrica de todo el campo magnético.

En combinación con la bobina de momento Helmholtz HM-1 de List-Magnetik, el flujo magnético de los imanes permanentes se puede determinar con gran precisión, ya que se mide todo el volumen del imán independientemente de la posición. El efecto del imán sobre la bobina se determina en forma de voltaje eléctrico y se convierte en valor de flujo magnético. Además de la bobina de momento de Helmholtz HM-1, se pueden conectar al dispositivo todo tipo de bobinas o sondas de bobina, lo que permite una gran flexibilidad en las pruebas y el análisis de materiales ferromagnéticos.

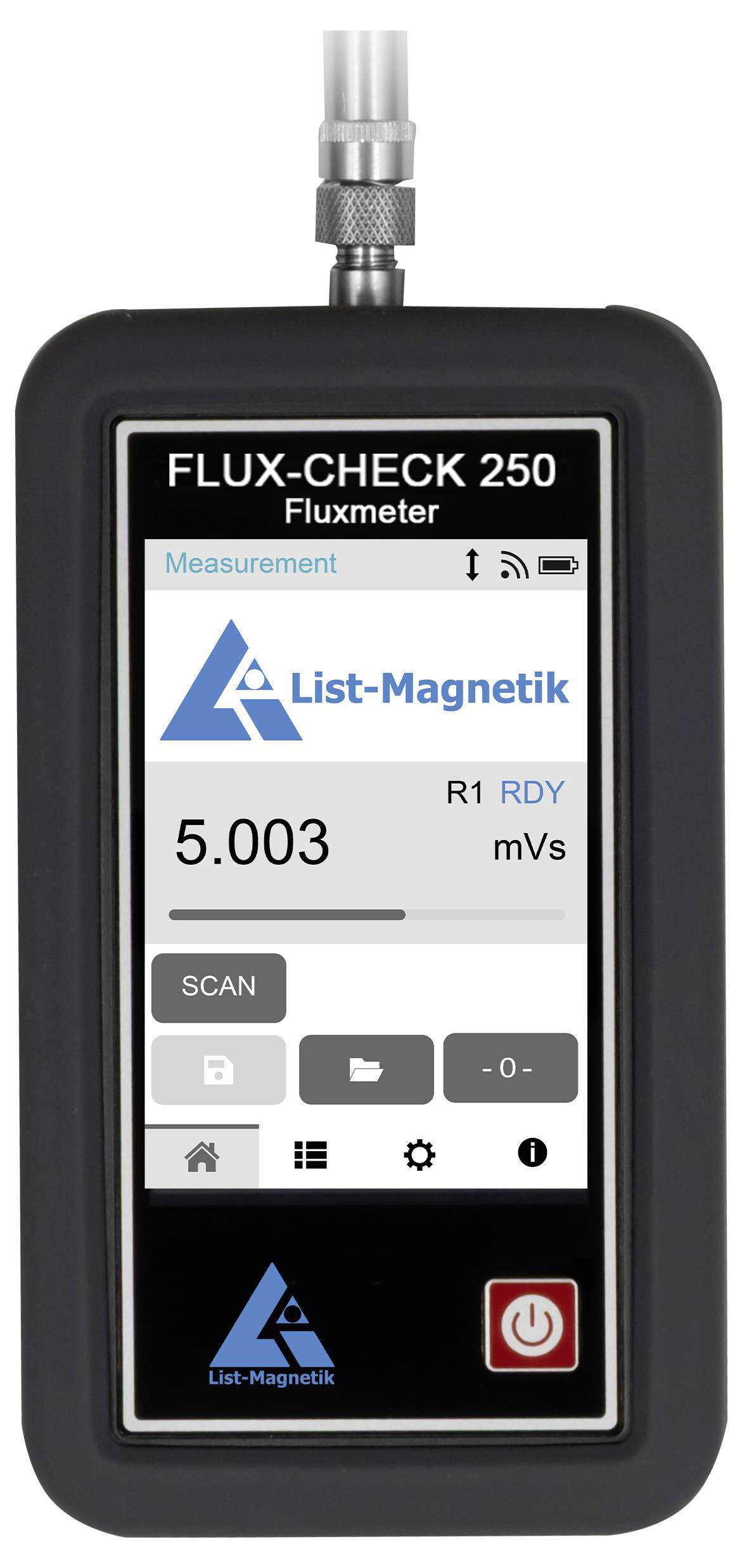

El registro de la curva de pulso a partir de la medición del flujo produce un área que, como integral, determina el valor del flujo. Esta área se procesa como una representación gráfica en el panel táctil LCD con una resolución de 320x480 píxeles, y a partir de ella se calcula el valor de flujo correcto. Técnicamente hablando, el fluxímetro FLUX-CHECK 250 es un integrador de voltaje analógico electrónico.

La deriva que presentan muchos flujómetros tras encenderse y que conlleva un mayor tiempo de espera hasta la primera medición o que debe compensarse repetidamente durante la serie de mediciones, no se produce con el FLUX-CHECK 250. En cambio, se especifica un valor de activación a partir del cual comienza la medición, y el valor de deriva anterior se utiliza automáticamente como valor. El dispositivo está listo para medir inmediatamente después de encenderlo, lo que permite realizar pruebas y análisis de materiales rápidos y fiables sin pérdida de tiempo debido a la compensación de la deriva constante.

Además del flujo magnético Phi, el fluxímetro puede registrar información adicional sobre la bobina y el imán que se está midiendo. Estos datos pueden utilizarse para calcular afirmaciones adicionales que respalden el análisis de materiales y las pruebas precisas de materiales de imanes permanentes y otros sistemas magnéticos.
El número de espiras en la bobina (n) - a partir de esto se calcula el "flujo real"
La constante de bobina de la bobina de Helmholtz, a partir de la cual se calcula el "momento magnético".
El volumen del imán; a partir de este, se calcula la densidad de flujo B.

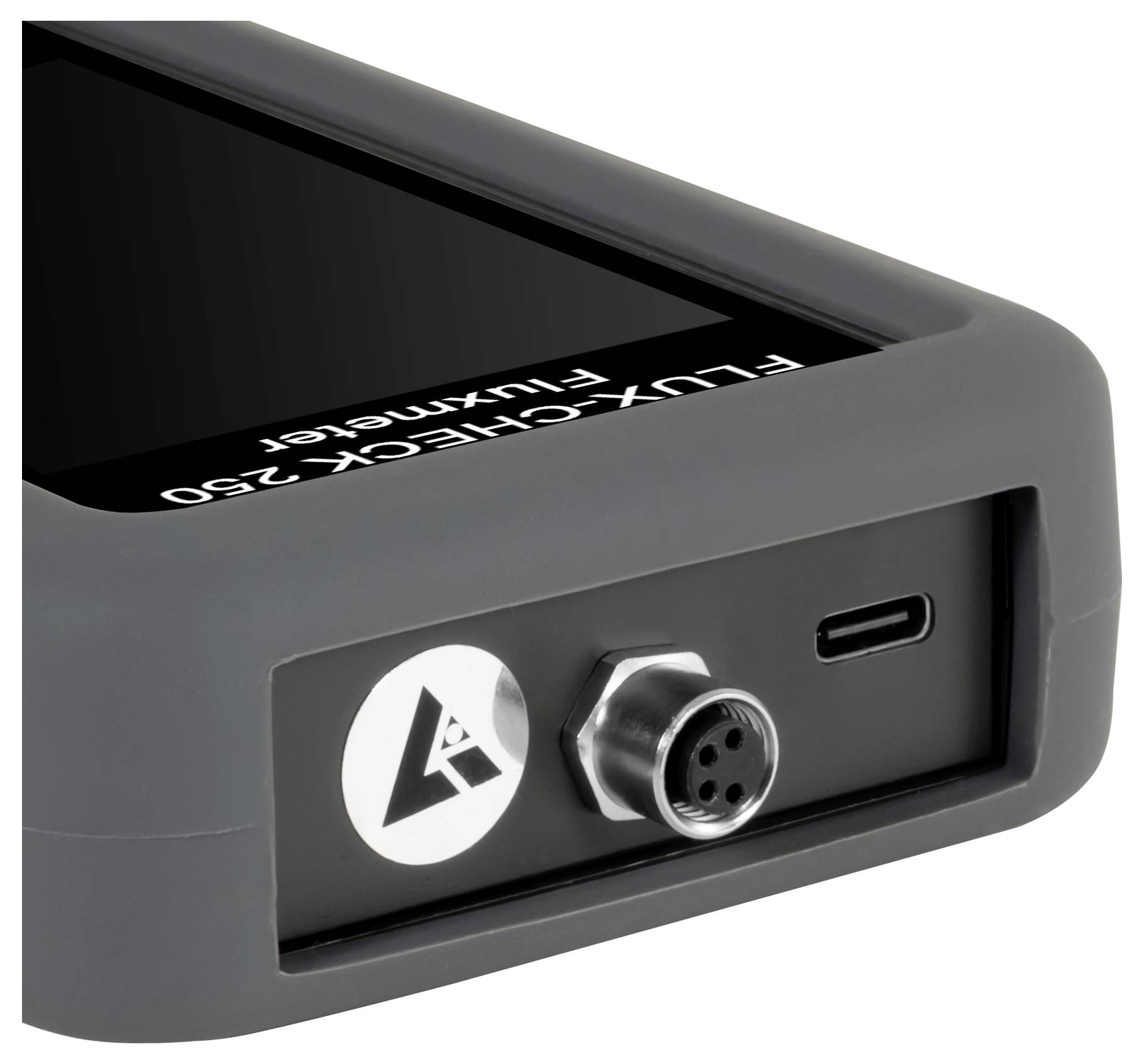

El dispositivo le ofrece una memoria de medición flexible, una pantalla digital y analógica combinada y la medición de valores máximos. Gracias a la interfaz inalámbrica Bluetooth, los datos se pueden transferir tanto a un PC con Windows como a aplicaciones para Android e iOS. El dispositivo puede conectarse de forma continua a una fuente de alimentación externa a través de la interfaz USB.

El fluxómetro dispone de una interfaz SCPI implementada, que permite al dispositivo realizar mediciones y transmitir los valores medidos de forma remota durante el funcionamiento en línea. La conexión se realiza mediante USB, lo que garantiza simultáneamente el suministro de energía y el funcionamiento continuo.
