Name: Panasonic JJM1A12 Relé para vehículos 12 V/DC 20 A 1 contacto NA
Brand: Panasonic
SKU: 504949

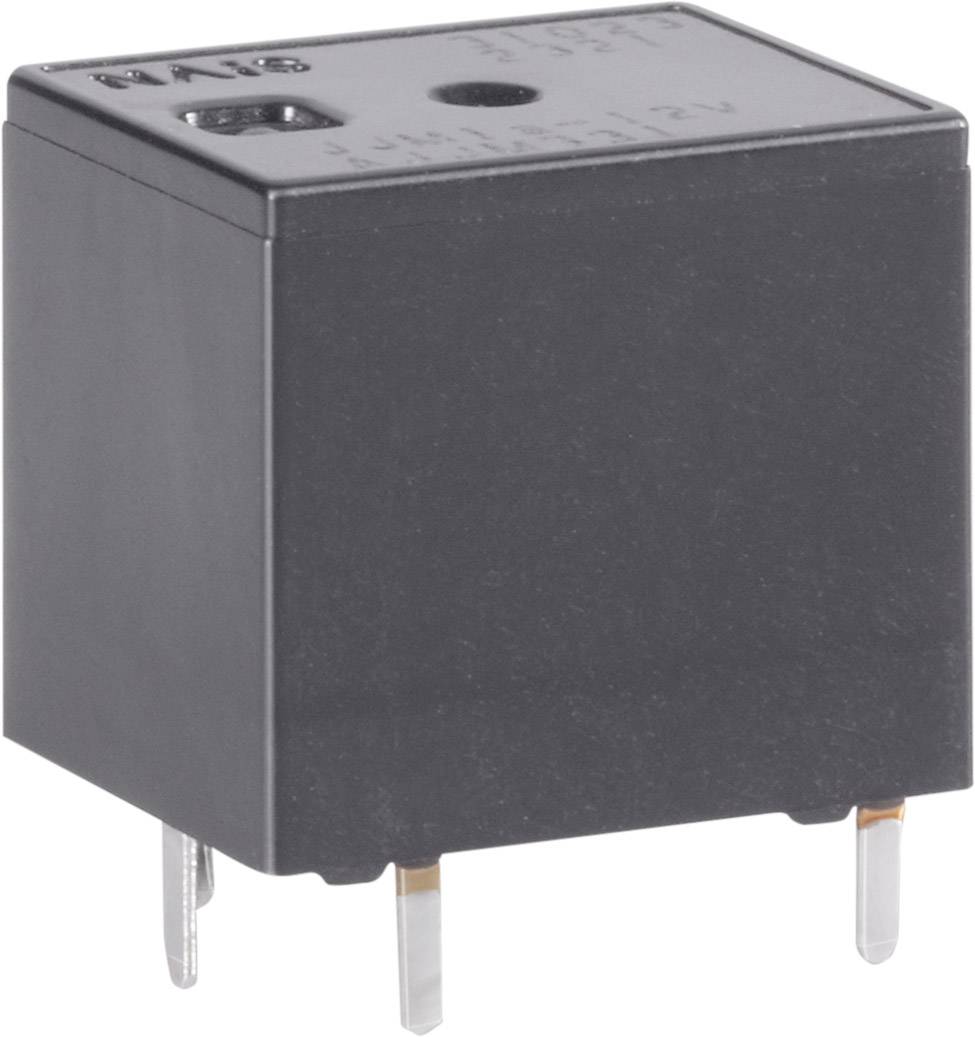

Panasonic JJM1A12 Relé para vehículos 12 V/DC 20 A 1 contacto NA-0

Panasonic JJM1A12 Relé para vehículos 12 V/DC 20 A 1 contacto NA-1

Panasonic JJM1A12 Relé para vehículos 12 V/DC 20 A 1 contacto NA-2

Panasonic JJM1A12 Relé para vehículos 12 V/DC 20 A 1 contacto NA-3

Panasonic JJM1A12 Relé para vehículos 12 V/DC 20 A 1 contacto NA-4

1/5

Tipo de producto

Relé para vehículos

Tensión nominal de bobina

12 V/DC

tipo de contacto

1 contacto NA

conexión

Impresión

Tensión de encendido (máx.)

14 V/DC

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

No disponible

Vendido y enviado por Conrad Electronic

Informar de un problema legal

Especificaciones técnicas

Corriente de irrupción: 40 A Corriente de conmutación (mín.): (A 12 V / CC) 1 A Potencia de la bobina: 640 mW

Tipo de producto: Relé para vehículos

tipo: JJM1A12

características especiales: Sin ángulo de fijación

Tensión nominal de bobina: 12 V/DC

tipo de contacto: 1 contacto NA

Material de contacto: Aleación de plata

conexión: Impresión

Tensión de encendido (máx.): 14 V/DC

Corriente de conmutación (máx.): 20 A

Contacto de cierre de la corriente de conmutación (máx.): 20 A

Resistencia (bobina): 225 Ω

min temperatura.: -40 °C

Máx. Temperatura: +85 °C

Anchura: 12 mm

Altura: 13.9 mm

longitud: 15.5 mm

Dimen.: (Lon. x Anch. x Alt.) 15.5 x 12 x 13.9 mm

Tipo: JJM1A12

Documentos y descargas

Ficha técnica

Ficha técnica 504949 Panasonic JJM1A12 Relé para vehículos 12 V/DC 20 A 1 contacto NA

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 504949 Panasonic JJM1A12 Relé para vehículos 12 V/DC 20 A 1 contacto NA

Descripción

Relé automotriz compacto que ahorra espacio con una corriente de entrada muy alta en una carcasa sellada. Aplicaciones: electrónica de conveniencia, elevadores de ventanas, cierre centralizado, aire acondicionado, techos solares, limpiaparabrisas, ventiladores, ajuste de retrovisores exteriores, iluminación, calefacción de ventanas.

Este texto ha sido traducido por máquina.

Observaciones

Los datos relativos a la corriente de conmutación se refieren a la corriente de conmutación máxima. Para mayor información, consulte la amplia documentación disponible para su descarga gratuita.
