Name: Motrona 7379.5023 7379.5023 Conversor de señal 1 UD(S).
Brand: Motrona
SKU: 3805207
Availability: BackOrder

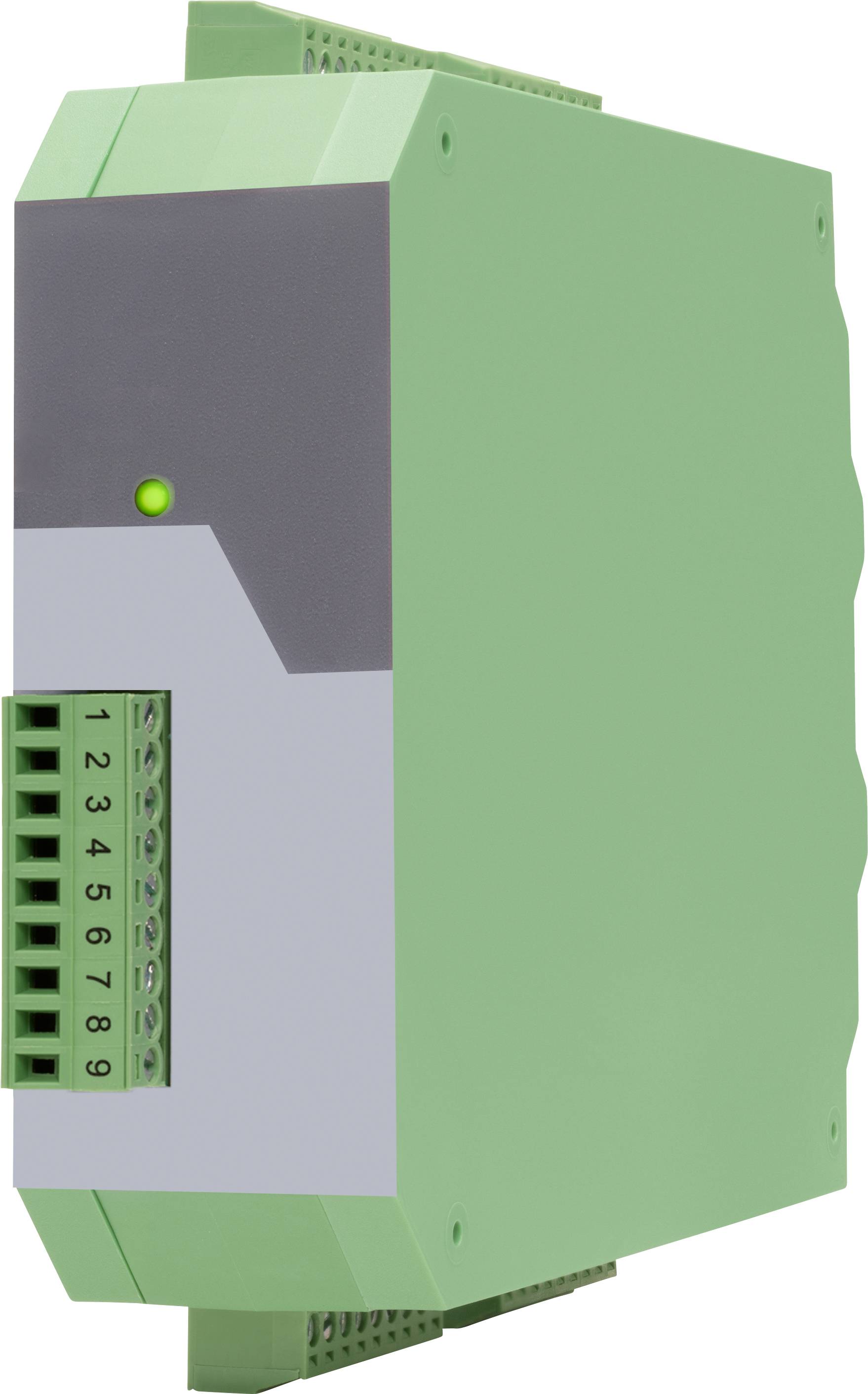

Motrona 7379.5023 7379.5023 Conversor de señal 1 UD(S).-0

Tipo de producto

Conversor de señal

tipo

7379.5023

Dimen.

(Lon. x Anch. x Alt.) 140 x 34 x 109 mm

conexión

Terminal roscado

Tensión de funcionamiento

18 - 30 V/DC

Ficha técnica (PDF)

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 19/11

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (331,93 € / Unidad)

331,93 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

AWG: 16
Fuente de alimentación – Circuito de protección: Protección contra polaridad inversa
IO-Link – Módulo / Especificación: Dispositivo / IO Link V1.1
IO-Link – Velocidad de bits: COM 3 (230,4 kbit/s)
IO-Link – Clase de puerto: Tipo A
IO-Link – Tiempo de ciclo: mín. 1 ms
IO-Link – Ancho de datos: 6 bytes (1 x 4 bytes (datos de entrada) + 1 byte (estado "CO") + 1 byte
Elementos indicadores – Función: 1 LED verde para estado operativo o de enlace de E/S (con opción “CO”)
Carcasa – Material: Plástico
Carcasa – Montaje: sobre riel DIN de 35 mm
Carcasa – Dimensiones (Ancho x Alto x Profundidad): 34 x 100 x 131 mm
Carcasa (sin conectores) – Peso: aprox. 160 g
Carcasa (sin conexiones) – Clase de protección: IP20
Condiciones ambientales – Altitud: máx. 2000 m sobre el nivel del mar
Condiciones ambientales – Humedad: máx. 80% de humedad relativa hasta 30°C
Fuente de alimentación del sensor: tensión de salida: 5 V CC y 24 V CC (aproximadamente 1 V inferior a la tensión de entrada).
Alimentación del sensor: corriente de salida: máx. 125 mA
Alimentación del codificador – Puerto maestro IO Link: mín. 200 mA
Interfaz SSI – Entrada/salida SSI: diferencial TTL (RS422)
Interfaz SSI – Pistas: Reloj, /Reloj, Datos, /Datos
Interfaz SSI – Configuración: Maestro o Esclavo
Interfaz SSI – Formato: Binario o código Gray
Interfaz SSI – Rango de frecuencia: 100 kHz - 2 MHz (ajustable)
Interfaz SSI – Resolución: 10 … 32 bits
Interfaz SSI – Carga: Ri = aprox. 13 kOhm

tipo: 7379.5023

Tipo de producto: Conversor de señal

Dimen.: (Lon. x Anch. x Alt.) 140 x 34 x 109 mm

conexión: Terminal roscado

Tensión de funcionamiento: 18 - 30 V/DC

Tensión de servicio máx.: 30 V/DC

Tensión de servicio mín.: 18 V/DC

Contenido: 1 UD(S).

configuración: Software

Anchura: 34 mm

Altura: 109 mm

longitud: 140 mm

Consumo de corriente: 75 mA

Máx. Temperatura ambiente: 60 °C

min Temperatura ambiente.: -20 °C

Tensión de alimentación (núm.): 24 V/DC

Tensión de alimentación U(B): 12 ... 30 VDC

Sección transversal de hebra (máx.): 1.5 mm²

sección transversal maciza (máx.): 1.5 mm²

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3805207 Motrona 7379.5023 7379.5023 Conversor de señal 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3805207 Motrona 7379.5023 7379.5023 Conversor de señal 1 UD(S).

Descripción

Convertidor de señal con entrada SSI e interfaz IO-Link para codificadores rotativos de una y varias vueltas. Este acoplador IO-Link permite la transmisión de señales SSI a un sistema basado en IO-Link. Además, dispone de un puerto USB que también puede utilizarse para leer los datos convertidos. La parametrización del dispositivo es sencilla, ya sea a través de la interfaz USB o mediante IO-Link utilizando herramientas de ingeniería comunes.

Este texto es el resultado de una traducción automática.

Modelo

1 entrada SSI (10 … 32 bits) para codificadores de una vuelta y de varias vueltas.
Interfaz IO-Link
Fuente de alimentación 12 ... 30 V CC
Carcasa compacta para montaje en un riel DIN de 35 mm.
(según EN 60715)

Volumen de suministro

Manual de instrucciones

Descripción

Modelo

1 entrada SSI (10 … 32 bits) para codificadores de una vuelta y de varias vueltas.
Interfaz IO-Link
Fuente de alimentación 12 ... 30 V CC
Carcasa compacta para montaje en un riel DIN de 35 mm.
(según EN 60715)
