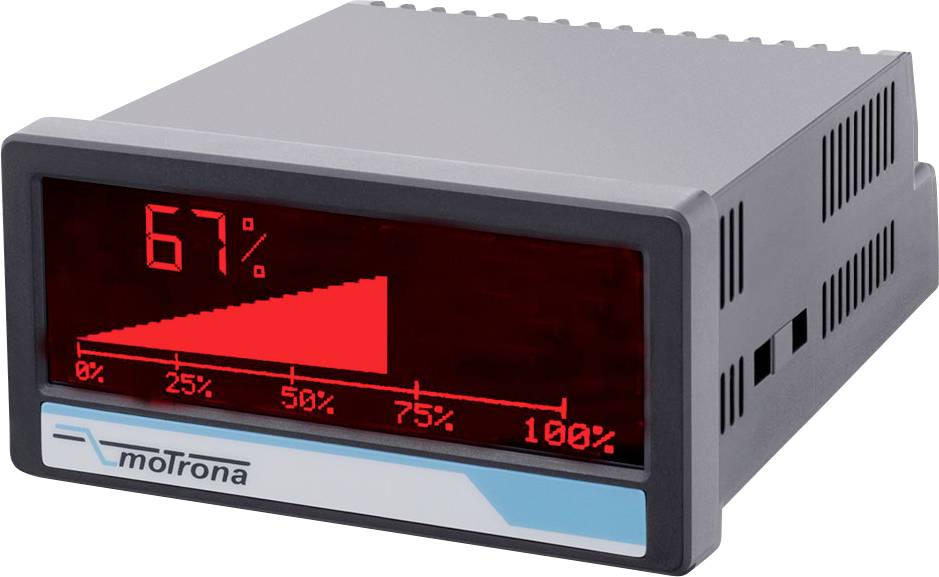

Name: Motrona 6967.5150 Pantalla digital
Brand: Motrona
SKU: 3805208
Availability: BackOrder

Ficha técnica (PDF)

N.º pieza fabr.:

N.º artículo:

Entrega Jue. 19/11

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (511,76 € / Unidad)

511,76 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Especificaciones técnicas

Entradas de control – Número: 5
Entradas de control – Tiempo de respuesta: 1 ms
Entradas de control – Carga: máx. 2 mA a 24 V CC
Salidas de control – Número: 4
Salidas de control – tiempo de respuesta: aprox. 50 ms
Carcasa – Material: ABS, UL 94 V-0
Carcasa – Montaje: Montaje en panel
Conexiones – Tipo de conexión: Terminales de tornillo, 1,5 mm² / AWG 16
Salidas de control – Corriente de salida: máx. 200 mA
Temperatura ambiente – Funcionamiento: -20 °C … +60 °C sin condensación
Fuente de alimentación de CC – Circuito de protección: Protección contra polaridad inversa
Fuente de alimentación de CC – Consumo de corriente: aprox. 100 mA (sin carga)
Protección externa: T 0,5 A
Alimentación de CA – (Opción CA) Consumo de energía: aprox. 3 VA (sin carga)
Fuente de alimentación de CA – protección mediante fusible externo: T 0,1 A
Salida de tensión auxiliar: con alimentación de CC: 24 V CC (aprox. 1 V inferior a la tensión de entrada), máx. 250 mA o 5 V CC (± 15 %), máx. 250 mA
Salida de tensión auxiliar: con alimentación de CA: 24 V CC (± 15 %) (máx. 150 mA hasta 45 °C / 80 mA por encima de 45 °C) o 5 V CC (± 15 %), máx. 250 mA
Salida de tensión auxiliar – Interfaz EtherCAT® Conexión: 2 puertos Ethernet RJ45 con aislamiento galvánico
Salida de tensión auxiliar (1 ECAT IN / 1 ECAT OUT) – Velocidad de transmisión de datos: 100 Mbit/s dúplex completo
Salida de tensión auxiliar (1 ECAT IN / 1 ECAT OUT) – Comunicación: Dispositivo secundario EtherCAT® con CoE (CANopen sobre EtherCAT®) 1 objeto de datos de proceso de transmisión (TxPDO) y 1 objeto de datos de proceso de recepción (RxPDO) con mapeo fijo
Entradas de control – Formato: HTL, PNP (Bajo 0 … 3 V, Alto 9 … 30 V)
Salida analógica – Configuración: Salida de corriente o de voltaje
Salida analógica – (Opción AO/AR) Salida de voltaje: -10…+10 V (máx. 2 mA)
Salida analógica – Salida de corriente: 0/4 … 20 mA (Carga máxima 270 ohmios)
Salida analógica – Resolución: 16 bits
Salida analógica – tiempo de respuesta: aprox. 50 ms
Salidas de control – (Opción AO/AR/CO/CR) Formato/Nivel: 5 … 30 V (dependiendo de la tensión en COM+), PNP
Salidas de relé – Número: 2
Salidas de relé – (Opción RL) Configuración: Conmutación (libre de potencial)
Salidas de relé: capacidad de conmutación de CA: máx. 250 VCA / 3 A / 750 VA
Salidas de relé: capacidad de conmutación de CC: máx. 150 V CC / 2 A / 50 W
Salidas de relé: tiempo de respuesta: aprox. 50 ms
Salidas de relé – Interfaz serie: Formato (Opción A0/CO): RS232 (Opción AO/AR/CO/CR) Formato (Opción AR/CR): RS485
Salidas de relé: velocidad de transmisión: 9600, 19200 o 38400 baudios.
Salidas de relé – Protocolo: Lecom o Modbus RTU
Pantalla – Tipo: LCD gráfica con retroiluminación
Pantalla – Rango de visualización: 8 décadas más signo (-99999999 … 99999999) 13 mm
Pantalla – Altura de los dígitos (individual + doble): 26 mm Altura de los dígitos (pantalla grande) rojo/verde/amarillo (conmutable)
Pantalla – Color: Táctil (resistiva)
Carcasa – recorte (Ancho x Alto): 91 x 43 mm
Condiciones ambientales: Altitud: máx. 2000 m sobre el nivel del mar

Tipo de producto: Pantalla digital

tipo: 6967.5150

Tecnología de pantalla: LCD

: IP65 (parte delantera)/IP20 (parte trasera)

Visualización (recuento de píxeles): -99999999

Dimen.: (Lon. x Anch. x Alt.) 116 x 96 x 48 mm

Peso: 200 g

Tensión de servicio máx.: 230 V/AC
30 V/DC

Tensión de servicio mín.: 115 V/AC
18 V/DC

Iluminación de pantalla: Rojo
Verde
Amarillo

Anchura: 96 mm

Altura: 48 mm

longitud: 116 mm

Las interfaces: RJ45
RJ45

Altura de la sección: 26 mm

UKCA: Sí

Documentos y descargas

Ficha técnica

Ficha técnica 3805208 Motrona 6967.5150 Pantalla digital

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3805208 Motrona 6967.5150 Pantalla digital

Descripción

La pantalla EtherCAT captura, procesa, analiza, visualiza y transmite datos de proceso. Gracias a su interfaz versátil, el dispositivo puede configurarse y escalarse durante su funcionamiento, al tiempo que transmite información sobre su estado. Gracias a su pantalla táctil resistiva, su pantalla gráfica multicolor (rojo, verde, amarillo) y su gráfico de barras integrado, esta pantalla resulta ideal como dispositivo de visualización in situ.

Este texto es el resultado de una traducción automática.

Modelo

Interfaz EtherCAT
5 entradas de control para activación remota
Fuente de alimentación 18 ... 30 V CC
Carcasa de montaje estándar con dimensiones de 96 x 48 mm y grado de protección IP65.
Pantalla gráfica brillante y de alto contraste con variaciones de color que dependen del evento.
Emulación de una pantalla de 7 segmentos con símbolos, unidades y representación gráfica de barras.
Parametrización intuitiva y sencilla mediante texto plano y pantalla táctil.

Volumen de suministro

Manual de instrucciones

Descripción

Modelo

Interfaz EtherCAT
5 entradas de control para activación remota
Fuente de alimentación 18 ... 30 V CC
Carcasa de montaje estándar con dimensiones de 96 x 48 mm y grado de protección IP65.
Pantalla gráfica brillante y de alto contraste con variaciones de color que dependen del evento.
Emulación de una pantalla de 7 segmentos con símbolos, unidades y representación gráfica de barras.
Parametrización intuitiva y sencilla mediante texto plano y pantalla táctil.
