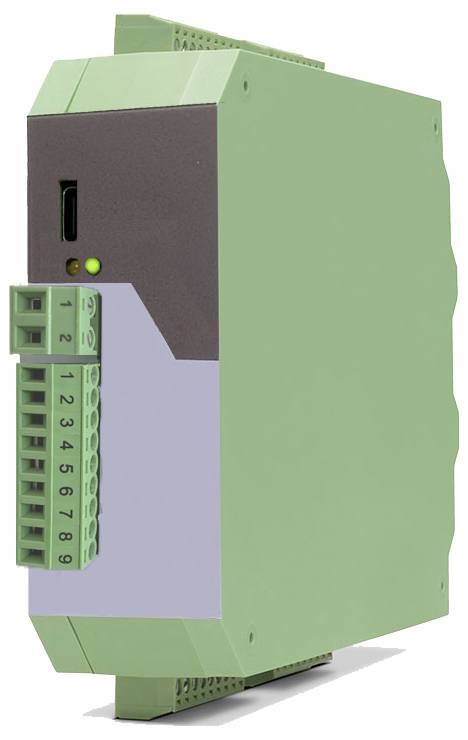

Motrona 6890.5020.RL 6890.5020.RL Controlador del número de revoluciones Número de salidas de relé: 4
Tipo de producto
Controlador del número de revoluciones
Número de salidas de relé
4
Tensión de servicio
30 V/DC
tipo
6890.5020.RL
Entradas de medida
Impulseingang im Format A. B. 90° [HTL] oder A. /A. B. /B [RS422] auch 1-spurig möglich; SSI-Ein-/Ausgang im Format CLOCK+. CLOCK-. DATA+. DATA- [RS422]. 32 Bit SSI; Start-Stop-Schnittstelle für absolute Wegaufnehmer und magnetostriktive Sensoren; Control-Eingänge – Anzahl: 5; Inkremental-Eingänge – Spuren: A. B (HTL Single Ended. TTL Single Ended) A. /A. B. /B (RS422. HTL Differential); Inkremental-Eingänge – Konfigurationen: RS-422. HTL Differenziell. HTL Single Ended. TTL; Control-Eingänge – Format: HTL. PNP (Low 0 … 3 V. High 9 … 30 V); Start/Stop-Schnittstelle – RS422 Eingang: 1 x (Start Stop. /Start Stop); 1x (Init In. /Init In)
Ficha técnica (PDF)
N.º pieza fabr.:
N.º artículo:
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.Vendido y enviado por Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
449,58 €
3
2% = 32,91 €
438,61 €
5
3% = 76,65 €
434,25 €
10
4% = 182,50 €
431,33 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (449,58 € / Unidad)
449,58 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Especificaciones técnicas
- Entradas de control – Número: 5
- Entradas de control – tiempo de respuesta: aprox. 1 ms
- Entradas de control – Carga: máx. 2 mA a 24 V CC
- Salidas de control – Número: 4
- Salidas de control – Tiempo de respuesta: mín. 1 ms (dependiendo de la configuración de “Tiempo de muestreo (s)” y “Filtro promedio”, etc.)
- Carcasa – Material: Plástico
- Carcasa – Montaje: sobre riel DIN de 35 mm
- Carcasa – Dimensiones (Ancho x Alto x Profundidad): 34 x 100 x 131 mm
- Carcasa (sin conexiones) – Clase de protección: IP20
- Condiciones ambientales – Altitud: máx. 2000 m sobre el nivel del mar
- Fuente de alimentación del sensor: tensión de salida: 5 V CC y 24 V CC (aproximadamente 1 V inferior a la tensión de entrada).
- Alimentación del sensor: corriente de salida: máx. 200 mA
- Entradas incrementales - Pistas: A, B (HTL de un solo extremo, TTL de un solo extremo) A, /A, B, /B (RS422, HTL diferencial)
- Entradas incrementales – Configuraciones: RS-422, HTL diferencial, HTL de terminación simple, TTL
- Entradas incrementales – RS422: máx. 1 MHz (señal diferencial RS-422)> 0,5 V)
- Entradas incrementales – Diferencial HTL: máx. 1 MHz (señal diferencial HTL)> 1 V)
- Entradas incrementales – HTL de terminación simple: máx. 350 kHz, (Bajo: 0 … 5 V, Alto: 9 … 30 V)
- Entradas incrementales – TTL: máx. 350 kHz, (Bajo: 0 … 0,6 V, Alto: 2,2 … 5 V precisión)
- Interfaz SSI – Entrada/salida SSI: diferencial TTL (RS422)
- Interfaz SSI – Pistas: Salida de reloj, /Salida de reloj, Datos, /Datos, Entrada de reloj, /Entrada de reloj
- Interfaz SSI – Configuración: Maestro o Esclavo
- Interfaz SSI – Formato: Binario o código Gray
- Interfaz SSI – Resolución: 10 … 32 bits
- Interfaz SSI – Carga: Ri = aprox. 13 kOhm
- Salidas de control – Corriente de salida: máx. 100 mA
- Temperatura ambiente de funcionamiento: -20 °C … +60 °C (sin condensación)
- Fuente de alimentación de CC – Circuito de protección: Protección contra polaridad inversa
- Fuente de alimentación de CC – Consumo de corriente: aprox. 60 mA (sin carga)
- Protección externa: T 0,5 A
- Entradas de control – Formato: HTL, PNP (Bajo 0 … 3 V, Alto 9 … 30 V)
- Salida analógica – Configuración: Salida de corriente o de voltaje
- Salida analógica – Salida de corriente: 0/4 … 20 mA (Carga: máx. 270 ohmios) Resolución 16 bits
- Salida analógica – tiempo de respuesta:< 1 ms
- Salidas de relé – (Opción RL) Configuración: Conmutación (libre de potencial)
- Salidas de relé: capacidad de conmutación de CA: 115 VCA / 0,6 A o 230 VCA / 0,3 A
- Salidas de relé: capacidad de conmutación de CC: 30 V CC / 2 A
- Salidas de relé: tiempo de respuesta: aprox. 4 ms
- Tasa de fallos – MTBF en años: 55,8 años
- Fuente de alimentación de CC – Tensión de entrada: 18 … 30 V CC
- Conexión – Tipo de conexión: Terminal de tornillo, 1,5 mm² / AWG 16
- Interfaz SSI – Frecuencia: 100 kHz - 2 MHz (ajustable)
- Interfaz de arranque/parada – Entrada RS422: 1 x (Arranque/Parada, /Arranque/Parada); 1 x (Inicialización/Inicialización)
- Interfaz de arranque/parada – Salida RS422: 1 x (Salida inicial, /Salida inicial)
- Interfaz de inicio/parada: ancho de pulso de los pulsos de inicialización: 1…9 µs (ajustable)
- Interfaz de inicio/parada – Frecuencia de pulsos de inicialización: 62,5 Hz - 5000 Hz (ajustable)
- Interfaz de inicio/parada: frecuencia de reloj para la medición del tiempo: 48 MHz
- Interfaz de inicio/parada – Resolución: Depende de la velocidad de la guía de ondas del codificador.
- Salida analógica – Salida de tensión: -10…+10 V (máx. 2 mA)
- Salidas de control – Formato / Nivel: 5 … 30 V (dependiendo de la tensión en COM+), PNP
- Interfaz serie – Formato: RS232
- Interfaz serie – Velocidad de transmisión: 9600, 19200, 38400 o 115200 baudios
- Interfaz serie – Formato de datos: 8-par-1, 8-impar-1, 8-ninguno-1, 8-ninguno-2
- Interfaz USB – Versión: USB-C
- Interfaz USB – Formato de datos: 8-ninguno-1
- Interfaz USB – Velocidad de transmisión: 115200 baudios
- Indicador LED: LED verde (listo para funcionar) LED amarillo (error)
- tipo
6890.5020.RL
- Tipo de producto
Controlador del número de revoluciones
- Número de salidas de relé
4
- Entradas de medida
Impulseingang im Format A. B. 90° [HTL] oder A. /A. B. /B [RS422] auch 1-spurig möglich; SSI-Ein-/Ausgang im Format CLOCK+. CLOCK-. DATA+. DATA- [RS422]. 32 Bit SSI; Start-Stop-Schnittstelle für absolute Wegaufnehmer und magnetostriktive Sensoren; Control-Eingänge – Anzahl: 5; Inkremental-Eingänge – Spuren: A. B (HTL Single Ended. TTL Single Ended) A. /A. B. /B (RS422. HTL Differential); Inkremental-Eingänge – Konfigurationen: RS-422. HTL Differenziell. HTL Single Ended. TTL; Control-Eingänge – Format: HTL. PNP (Low 0 … 3 V. High 9 … 30 V); Start/Stop-Schnittstelle – RS422 Eingang: 1 x (Start Stop. /Start Stop); 1x (Init In. /Init In)
- Tensión de servicio
30 V/DC
- Dimen.
(Lon. x Anch. x Alt.) 140 x 34 x 118 mm
- Peso
160 g
- Anchura
34 mm
- Altura
118 mm
- longitud
140 mm
- UKCA
Sí
Documentos y descargas
Ficha técnica
Ficha técnica 3805210 Motrona 6890.5020.RL 6890.5020.RL Controlador del número de revoluciones Número de salidas de relé: 4
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3805210 Motrona 6890.5020.RL 6890.5020.RL Controlador del número de revoluciones Número de salidas de relé: 4
Descripción
Este dispositivo multifuncional ofrece una potente opción para controlar y evaluar codificadores incrementales, codificadores absolutos y transductores de desplazamiento con interfaz de arranque y parada.
El dispositivo también está disponible opcionalmente sin 4 salidas de relé. El dispositivo monitoriza, entre otras cosas, la posición de reposo y el sentido de giro.
Este texto es el resultado de una traducción automática.
El dispositivo también está disponible opcionalmente sin 4 salidas de relé. El dispositivo monitoriza, entre otras cosas, la posición de reposo y el sentido de giro.
Este texto es el resultado de una traducción automática.
Modelo
- Entrada de pulsos en formato A, B, 90° [HTL] o A, /A, B, /B [RS422], también posible como pista única.
- Frecuencia de entrada de hasta 1 MHz
- Entrada/salida SSI en formato CLOCK+, CLOCK-, DATA+, DATA- [RS422], 32 bits
- Frecuencia de reloj SSI de 100 kHz... 2 MHz
- Interfaz de arranque y parada para transductores de desplazamiento absoluto y sensores magnetostrictivos.
- 4 salidas de control
- Salida analógica de 16 bits (±10 V o 0/4 ... 20 mA)
- 4 salidas de relé
- Fuente de alimentación 18 ... 30 V CC
- Salida de tensión auxiliar de +5 V para alimentar codificadores TTL.
- Carcasa compacta para montaje en carril DIN de 35 mm (según EN 60715).
- Fácil parametrización mediante interfaz de usuario del sistema operativo (software gratuito).
Volumen de suministro
- Manual de instrucciones
