Molex 1200710049 Conector de sensor/actuador M12 Conector Número de polos: 5 1 UD(S). Piece

Molex 1200710049 Conector de sensor/actuador M12 Conector Número de polos: 5 1 UD(S). Piece-0

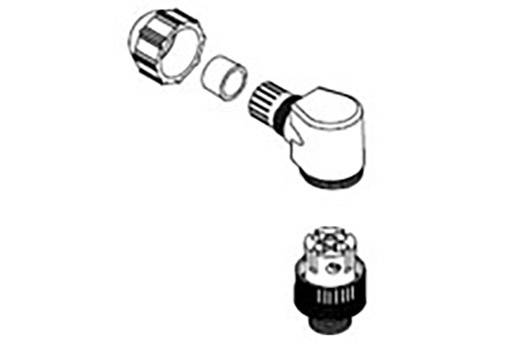

Dibujo lineal/esquema de conexiones
Tipo de producto
Conector de sensor/actuador
diseño
Conector
Número de polos
5
Tensión nominal
30 V/AC
36 V/DC
Corriente nominal
4 A
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
No disponible
Vendido y enviado por  Conrad Electronic
Informar de un problema legal

Especificaciones técnicas

  • Calibre del cable AWG: 18
  • Tipo de acoplamiento: Rosca externa
  • Material - Carcasa del conector: PA
  • Material - Tuerca de unión: Latón niquelado
  • Tuerca: Individual
  • Orientación: 90°
Tipo de embalaje

Piece

tipo

WOD Industrial Solution

Tipo de producto

Conector de sensor/actuador

diseño

Conector

Número de polos

5

Tensión nominal

30 V/AC

36 V/DC

Corriente nominal

4 A

Corriente nominal: redondeada

4 A

conexión

Conector

Tipo de rosca, lado de conexión

M12

Tipo de rosca de la conexión por cable y montaje

PG7

Material de contacto

Latón

Superficie de contacto

Plata

IP67

min temperatura.

-25 °C

Máx. Temperatura

+90 °C

Tipo de cierre

Atornillado

Fabricante de la pieza.

1200710049

Contenido

1 UD(S).

Ø del cable (máx.)

6.6 mm

Los diámetros del cable de

3.3 mm

Ø de capacidad de cables

3.3 - 6.6 mm

Conforme a la normativa RoHS

Sí

Engineering Part No

8A5007-31

Engineering Series Name

MIC DC Attachables

Engineering Series No

120071

Documentos y descargas

Ficha técnica

Ficha técnica 2447052 Molex 1200710049 Conector de sensor/actuador M12 Conector Número de polos: 5 1 UD(S). Piece

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2447052 Molex 1200710049 Conector de sensor/actuador M12 Conector Número de polos: 5 1 UD(S). Piece

Esquema eléctrico

Esquema eléctrico 2447052 Molex 1200710049 Conector de sensor/actuador M12 Conector Número de polos: 5 1 UD(S). Piece

Descripción

Micro-Change (M12) Single Keyway with PG7 Cable Fitting, 90° Angle Male, 5 Poles, Cable Diameter 3.30-6.60mm
