Name: Metrel MI 3201 Medidor de aislamiento Calibrado según (DAkkS) 10 Ω
Brand: Metrel
SKU: 3843864

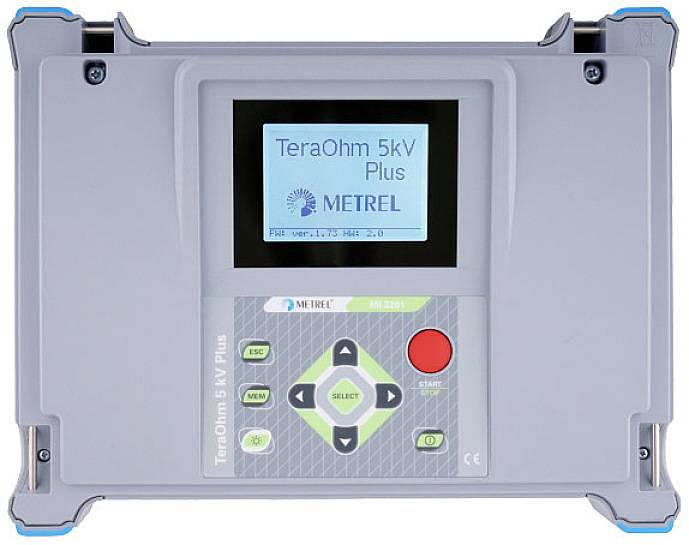

Metrel MI 3201 Medidor de aislamiento Calibrado según (DAkkS) 10 Ω-0

N.º pieza fabr.:

N.º artículo:

No disponible

Vendido y enviado por Conrad Electronic

Informar de un problema legal

Especificaciones técnicas

Tipo de producto: Medidor de aislamiento

Función de medición: Resistencia de aislamiento
Tensión CA
Tensión CC
Frecuencia

: DAkkS

Rango de medición: Resistencia: 10 TΩ

Dimen.: (Lon. x Anch. x Alt.) 31 x 25 x 13 cm

Peso: 3 kg

Resistencia al aislamiento (máx.): 10 Ω

Capacidad de calibrado: Según la norma VDI/VDE/DGQ/DKD 2622, hoja 9.3

Rango de medición de la tensión (máx.): 5000 V/DC

Rango de medición de la tensión (mín.): 250 V/DC

Anchura: 25 cm

Altura: 13 cm

longitud: 31 cm

Nombre del dispositivo: Probador de aislamiento ISO

Documentos y descargas

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 3843864 Metrel MI 3201 Medidor de aislamiento Calibrado según (DAkkS) 10 Ω

Descripción

El nuevo comprobador de aislamiento MI 3201 TeraOhm 5 kV Plus es un dispositivo de medición portátil para medir la resistencia de aislamiento utilizando altos voltajes de prueba de CC de hasta 5 kV. El TeraOhm 5 kV Plus permite realizar mediciones de resistencia de aislamiento de hasta 10 TΩ, pruebas de tensión escalonada, pruebas de alta tensión, cálculos de PI, DD y DAR, y mediciones de capacitancia. La gran pantalla LCD permite una representación en tiempo real del diagrama R(t). Los resultados se pueden guardar y descargar mediante conexión USB o RS232 y con el software HVLink PRO, disponible opcionalmente. Este instrumento de medición de alta calidad viene de serie con cables de prueba blindados y accesorios de alta calidad para permitir pruebas de aislamiento rápidas y efectivas.

Este texto es el resultado de una traducción automática.

Modelo

Funciones de medición
Medición de la resistencia de aislamiento
Prueba de resistencia de aislamiento mediante tensión escalonada
Pruebas de alto voltaje
Pruebas de diagnóstico (PI, DD, DAR)
Representación gráfica del diagrama R(t)
Medición de capacidad
Medición de tensión
Medición de frecuencia
Rango de medición de hasta 10 TΩ.
Amplio rango de voltajes de prueba de CC: de 250 V a 5000 V en pasos de 25 V.
Alta tensión: Prueba de aislamiento con una tensión de prueba en rampa programable de 250 V a 5 kV y una corriente umbral programable.
Voltaje escalonado: Medición de la resistencia de aislamiento utilizando cinco voltajes de prueba separados ajustados proporcionalmente y un programable.
Temporizador por etapa.
Pruebas automáticas: cálculos de PI, DD y DAR con ajuste automático del rango de resistencia. Todos los datos se muestran durante una única medición.
Pinza de prueba de fugas: Para eliminar posibles corrientes de fuga superficiales.
Solución de problemas: Las funciones de prueba de voltaje escalonado y de alto voltaje, totalmente programables, ayudan a detectar fallas de aislamiento.
Diagrama R(t): La resistencia en tiempo real se muestra continuamente en un diagrama de tiempo para ilustrar la respuesta de un material aislante a una tensión de prueba.
Temporizador integrado: Temporizador programable de 1 s a 10 +0 min.
Descarga automática de la muestra de ensayo tras la prueba.
Prueba rápida: Suministro de corriente de 5 mA para la carga rápida de la carga capacitiva.
Mediciones precisas: Se suministran de serie filtros de supresión de ruido seleccionables y cables de prueba blindados para garantizar una alta precisión en las mediciones.
Seguridad: Protección contra sobretensiones CAT IV / 600 V
Cargador de batería y baterías integrados: El dispositivo de medición dispone de un cargador integrado. Se incluye un juego de baterías NiMH.
Portátil: Diseño ligero (3 kg) con asa de transporte y correa para el hombro.

Volumen de suministro

Instrumento TeraOhm 5 kV Plus
Bolsa de transporte para accesorios
Cables de red
Juego de cables de prueba blindados para 10 kV, 2 m (negro, rojo)
Juego de pinzas de cocodrilo para 10 kV (negro, rojo)
Cable de prueba con pinza de cocodrilo, 2 m (verde)
6 pilas NiMH tipo C de 1,2 V
Manual “Pruebas de aislamiento modernas” en CD
Manual de instrucciones
