Name: Megger 1010-518 MVC1010 Módulo de ampliación 1 UD(S).
Brand: Megger
SKU: 2108095
Availability: InStock

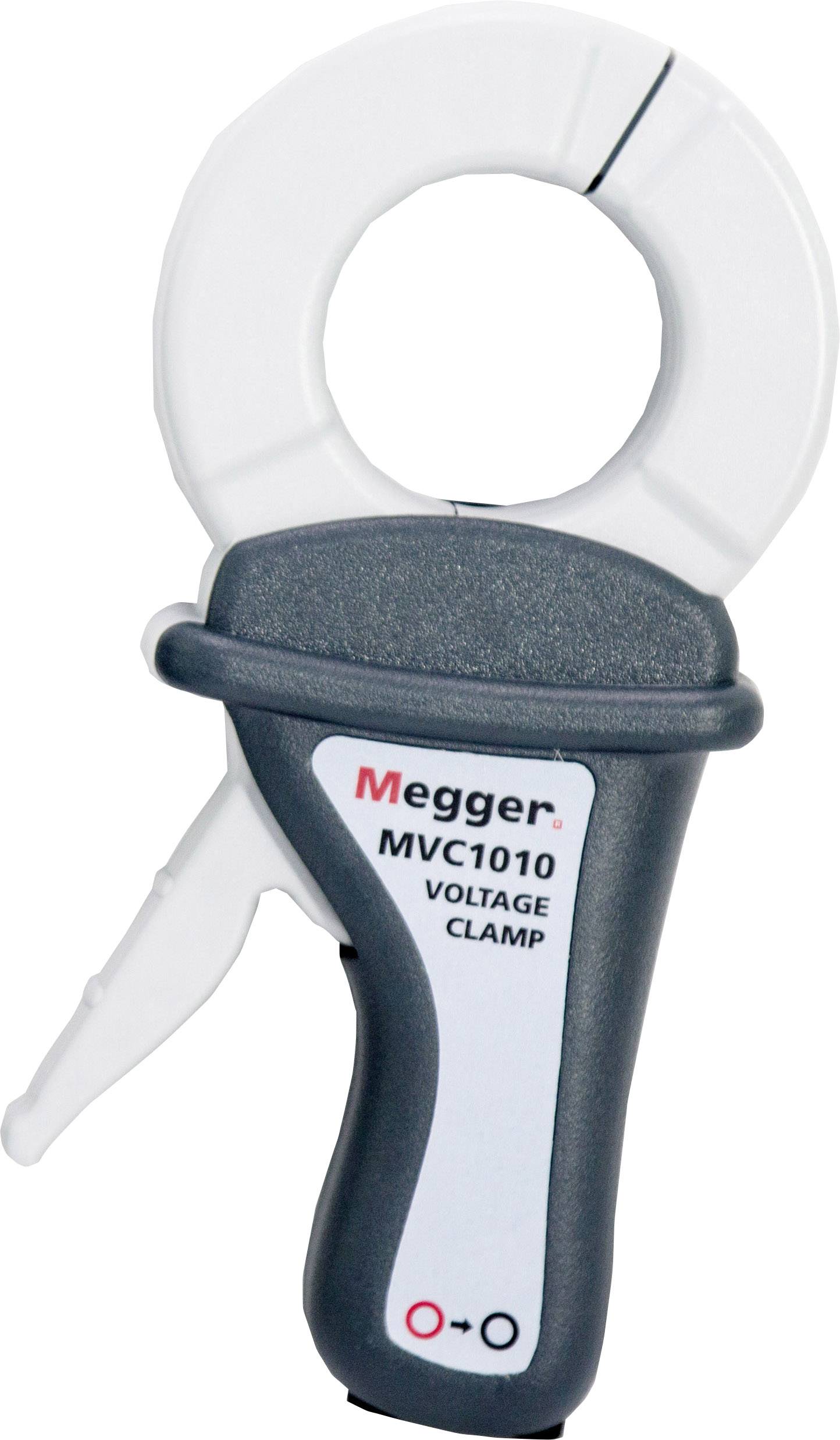

Megger 1010-518 MVC1010 Módulo de ampliación 1 UD(S).-0

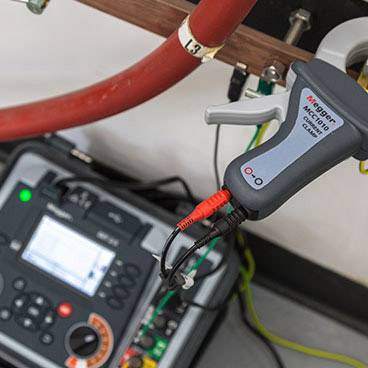

Megger 1010-518 MVC1010 Módulo de ampliación 1 UD(S).-1

1/2

Ficha técnica (PDF)

EAN:

N.º pieza fabr.:

N.º artículo:

Entrega inmediata Mar. 03/11

16 Unidad(es)

Nuevo

Todas las facturas de terceros ahora proceden directamente de Conrad.

Vendido y enviado por Conrad Electronic

Cantidad (Unidad(es))

Ahorro

Precio del embalaje (más el IVA aplicable)

Los descuentos por cantidad varían según el vendedor

Ahorras 0,00 €

Número

Unidad(es)

Total (424,37 € / Unidad)

424,37 €

más el IVA aplicable

Envío gratuito

Envío gratis con

Derecho de devolución de 14 días incluido (30 días con)

Informar de un problema legal

Características y detalles

Pinza amperimétrica MVC1010

Medición de corriente CAT IV 600 V hasta 1000 A CA
Sensibilidad de 1 mA / 1 A con una resistencia de carga nominal de 1 Ω.
Mordazas de agarre grandes para escaleras de hasta 52 mm.
Protección contra sobretensiones en los terminales de salida.
Adecuado para corrientes de fuga

Especificaciones técnicas

Relación de transformación 1000:1
Sensibilidad 1 mA/A
Ancho de banda de frecuencia: 15 Hz – 10 kHz
Factor de cresta ≥ 6 para corrientes de hasta 2000 A / corriente pico (300 A rms)
Influencia del factor de cresta ≤1% para CF≤4
Impedancia de carga nominal ≤1 Ω (resistencia de carga)
Tensión de salida máxima ≤28 V pico (limitador electrónico)
Influencia de la frecuencia 30 Hz – 5 kHz ≤0,25%
Influencia de la posición del conductor en las mordazas de sujeción ≤0,3% de la amplitud
Tensión de funcionamiento ≤600 V rms.

Tipo de producto: Módulo de ampliación

Compatible con la marca (accesorios para medidores): Megger

Peso: 700 g

categoría de medición: CAT IV 600 V

Anchura: 110 mm

Altura: 45 mm

longitud: 218 mm

tipo: MVC1010

Documentos y descargas

Ficha técnica

Ficha técnica 2108095 Megger 1010-518 MVC1010 Módulo de ampliación 1 UD(S).

Indicaciones de uso y seguridad

Indicaciones de uso y seguridad 2108095 Megger 1010-518 MVC1010 Módulo de ampliación 1 UD(S).

Descripción

La pinza amperimétrica tiene una relación de control reductor de 1000:1 y está diseñada para medir corrientes alternas de hasta 1000 A. La pinza ofrece una excelente precisión (0,3 % de error en todo el rango de medición) y un pequeño desfase (0,7° en todo el rango de medición), por lo que puede utilizarse para medir potencia, energía y calidad de la energía en aplicaciones específicas. Este alto rendimiento se logra gracias a que los núcleos magnéticos están fabricados con una aleación de FeNi de alta permeabilidad.
El dispositivo conectado a los circuitos MCC1010 y MVC1010 debe proporcionar una resistencia de terminación nominal (carga) de 1 Ω.
Los terminales de salida de los circuitos integrados MCC1010 y MVC1010 están protegidos por un circuito limitador de tensión, lo que garantiza una tensión de contacto segura en todas las condiciones evaluadas.
Los modelos MCC1010 y MVC1010 están clasificados según la norma internacional IEC 61010 para CATIV 600 V.

Este texto es el resultado de una traducción automática.

Modelo

El MCC1010/MVC1010 es una pinza amperimétrica sin contacto, fácil de usar y compatible con los siguientes instrumentos:
Analizadores para la medición de la calidad de la energía
Osciloscopios
Equipos de prueba de motores
Comprobadores de puesta a tierra con pinza
Técnica de varilla adherida (ART)
Método de prueba sin pica de tierra
Recopilador de datos
Multímetros digitales
