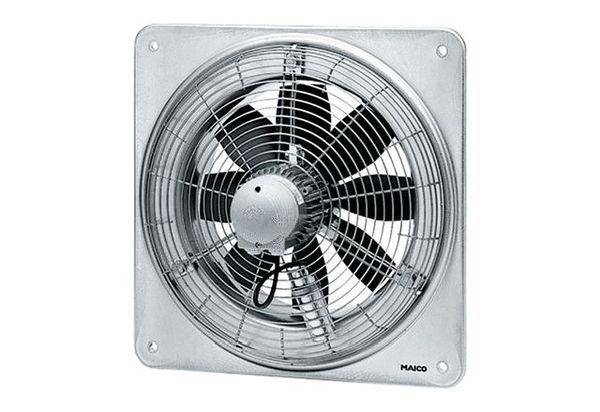

Maico Ventilatoren Maico Ventiladores de pared 8700 m³/h 500 mm

Rejilla protectora en el lado de aspiración, cromada en amarillo, protección de contacto según DIN EN ISO 13857. Impulsores de 8 aspas fabricados en poliamida reforzada con fibra de vidrio. Equilibrado dinámicamente en 2 planos, según el grado de calidad 6.3, DIN ISO 1940, Parte 1. Posibilidad de instalación en cualquier posición. Dirección del flujo: La siguiente ilustración muestra la dirección del flujo: Dirección del flujo A: Succión a través del motor, estándar. Dirección del flujo B: Soplado sobre el motor, bajo petición. Dirección de rotación, operación de inversión: El caudal volumétrico disminuye aproximadamente un 35% en caso de dirección de flujo anormal. Motor: Motor asíncrono. Velocidad controlable. Excepción: Tipo EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B y DZS 40/2 B. Reversible. Excepción: Ventiladores con motor de polos sombreados (...-E). No apto para transportar aire saturado de vapor de agua. Motor trifásico: Series DZQ y DZS. Tensión nominal 400 V, 50 Hz. Clase de protección IP 55. Excepción DZQ/DZS... D IP 54. La protección contra sobrecarga térmica viene de serie. Excepción: Disponible bajo pedido para los modelos DZQ/DZS 25/4 D y ventiladores axiales de pared con cambio de polos. Las conexiones están libres de potencial y se dirigen a terminales, y deben conectarse a un interruptor de protección del motor, por ejemplo, MV 25, o al circuito de control de un contactor. Ventiladores con cambio de polaridad: Se debe garantizar la protección contra sobrecargas mediante un interruptor de protección del motor que se instalará en el lugar de instalación. Los motores de cambio de polos con relaciones de velocidad de 8/4 o 4/2 se conectan según el principio de Dahlander. Conexión eléctrica: Al bloque de terminales situado en la tapa del motor. Instrucciones de seguridad: El ventilador solo podrá ponerse en funcionamiento si la protección de contacto del impulsor está garantizada de acuerdo con la norma DIN EN ISO 13857. Artículo: DZQ 50/4 B, Diseño: Placa de pared cuadrada, Caudal de aire: 8700 m³/h, Caudal de aire nominal: 6310 m³/h / en modo óptico. Eficiencia, presión pfs, nominal: 135 Pa - en modo óptico. Eficiencia, velocidad nominal: 1410 rpm - en modo óptico. Eficiencia, velocidad: 1438 1/min, Tipo de impulsor: axial, Velocidad controlable: sí, Reversible: sí, Tipo de voltaje: trifásico, Voltaje nominal: 400 V, Frecuencia de red: 50 Hz, Potencia nominal: 615 W / in opt. Eficiencia nominal: 1,1 A / en óptica. Eficiencia, IMax: 1,6 A, Clase de protección: IP 55, Clase térmica: F, Cable de alimentación: 7 / 1,5 mm², Ubicación de instalación: Pared / Techo, Tipo de instalación: Montaje en superficie, Posición de instalación: Horizontal / Vertical, Material: Chapa de acero galvanizado, Peso: 18,6 kg, Diámetro nominal: 500 mm, Ancho: 700 mm, Altura: 700 mm, Profundidad: 339 mm, Temperatura media a corriente nominal: 60 °C, Temperatura media a IMax: -20 °C a 60 °C, Eficiencia total e: 38,5 %, Categoría de medición: A, Categoría de eficiencia: Estática, Grado de eficiencia N: 46,1, VSD requerido: No, Año de fabricación: Ver placa de características, Nombre del fabricante / Número de registro oficial / Lugar de actividad del fabricante: Maico Elektroapparate-Fabrik GmbH / Registro mercantil de Friburgo, HRB 601233 / Villingen-Schwenningen, PBEP / Caudal BEP / Pfs, BEP: 0,615 kW / 6310 m³/h / 135 Pa, nBEP: 1410 rpm, relación específica: aprox. 1, Información de desmontaje y eliminación: ver instrucciones de instalación, Información de instalación, funcionamiento y mantenimiento: ver instrucciones de instalación, Elementos utilizados en la medición de eficiencia no descritos por la categoría de medición: -, Nivel de potencia sonora LWA7: 82 dB(A), Amortiguador: ninguno

Este texto es el resultado de una traducción automática.
