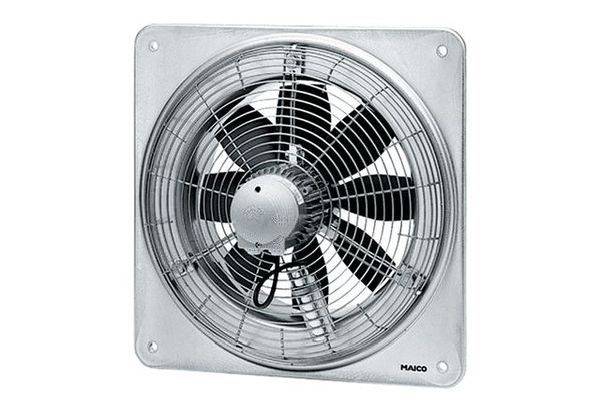

Maico Ventilatoren Maico Ventiladores de pared 7420 m³/h 600 mm

Rejilla protectora en el lado de aspiración, cromada en amarillo, protección de contacto según DIN EN ISO 13857. Impulsores de 8 aspas fabricados en poliamida reforzada con fibra de vidrio. Equilibrado dinámicamente en 2 planos, según el grado de calidad 6.3, DIN ISO 1940, Parte 1. Posibilidad de instalación en cualquier posición. Dirección del flujo: La siguiente ilustración muestra la dirección del flujo: Dirección del flujo A: Succión a través del motor, estándar. Dirección de entrega B: Soplado sobre el motor, bajo petición. Dirección de rotación, operación de inversión: El caudal volumétrico disminuye aproximadamente un 35% en caso de dirección de flujo anormal. Motor: Motor asíncrono. Velocidad controlable. Excepción: Tipo EZQ 45/6 B, EZS 45/6 B, DZQ 40/2 B y DZS 40/2 B. Reversible. Excepción: Ventiladores con motor de polos sombreados (...-E). No apto para transportar aire saturado de vapor de agua. Motor trifásico: Series DZQ y DZS. Tensión nominal 400 V, 50 Hz. Clase de protección IP 55. Excepción DZQ/DZS... D IP 54. La protección contra sobrecarga térmica viene de serie. Excepción: Disponible bajo pedido para los modelos DZQ/DZS 25/4 D y ventiladores axiales de pared con cambio de polos. Las conexiones están libres de potencial y se dirigen a terminales, y deben conectarse a un interruptor de protección del motor, por ejemplo, MV 25, o al circuito de control de un contactor. Ventiladores con cambio de polaridad: Se debe garantizar la protección contra sobrecargas mediante un interruptor de protección del motor que se instalará en el lugar de instalación. Los motores de cambio de polos con relaciones de velocidad de 8/4 o 4/2 se conectan según el principio de Dahlander. Conexión eléctrica: Al bloque de terminales situado en la tapa del motor. Instrucciones de seguridad: El ventilador solo podrá funcionar si la protección de contacto del impulsor está garantizada de acuerdo con la norma DIN EN ISO 13857. Artículo: DZQ 60/8 B, Diseño: Placa de pared cuadrada, Caudal de aire: 7420 m³/h, Caudal de aire nominal: 5250 m³/h / en condiciones óptimas. Eficiencia, presión pfs, nominal: 50 Pa - en modo óptico. Eficiencia, velocidad nNomin: 685 rpm - en modo óptico. Eficiencia, velocidad: 703 rpm Tipo de impulsor: axial, Velocidad controlable: sí, Reversible: sí, Tipo de voltaje: trifásico, Voltaje nominal: 400 V, Frecuencia de red: 50 Hz, Potencia nominal: 243 W / in opt. Eficiencia nominal: 0,65 A / en óptica. Eficiencia, IMax: 0,85 A, Clase de protección: IP 55, Clase térmica: F, Cable de alimentación: 7 / 1,5 mm², Ubicación de instalación: Pared / Techo, Tipo de montaje: Montaje en superficie, Posición de montaje: Horizontal / Vertical, Material: Chapa de acero galvanizado, Peso: 22 kg, Diámetro nominal: 600 mm, Ancho: 820 mm, Altura: 820 mm, Profundidad: 342 mm, A: 652,2 mm, B: 615 mm, Temperatura media a corriente nominal: -20 °C a 60 °C, Temperatura media a IMax: -20 °C a 60 °C, Eficiencia total e: 30 %, Categoría de medición: A, Categoría de eficiencia: Estática, Grado de eficiencia N: 40,2, VSD requerido: No, Año de fabricación: Ver placa de características, Nombre del fabricante / Número de registro oficial / Domicilio social del fabricante: Maico Elektroapparate-Fabrik GmbH / Registro Mercantil de Friburgo, HRB 601233 / Villingen-Schwenningen, PBEP / Caudal BEP / Pfs, BEP: 0,243 kW / 5250 m³/h / 50 Pa, nBEP: 685 rpm, relación específica: aprox. 1, Información sobre desmontaje y eliminación: véanse las instrucciones de instalación, Información sobre instalación, funcionamiento y mantenimiento: véanse las instrucciones de instalación, Elementos utilizados en la medición de eficiencia que no se describen en la categoría de medición: -, Nivel de potencia sonora LWA7: 69 dB(A), Compuerta de cierre: ninguna

Este texto es el resultado de una traducción automática.
