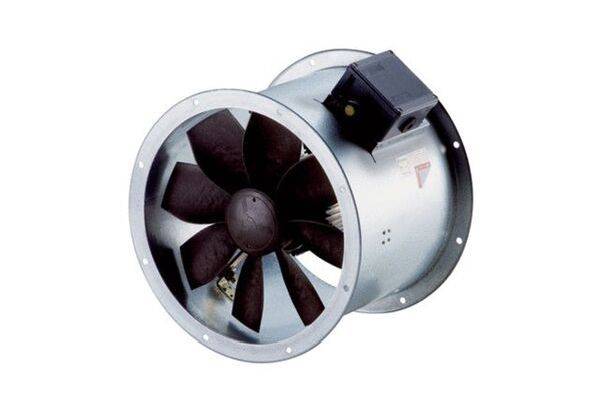

Maico Ventilatoren 0086.0700 Ventilador de tubo 1050 m³/h 200 mm

Diseño del producto: Para temperaturas de funcionamiento desde -20 °C.< = Ta< = +40 °C. Características especiales: Ventilador de tubo axial, a prueba de explosiones, gas medio. Protección contra explosiones y homologaciones según las normas ATEX e IECEx. Ex II 2G Ex eb IIB+H2 T3/T4 Gb X / Ex II 2G Ex h IIB+H2 T3/T4 Gb X. Calificado para todos los gases y vapores de los grupos Ex IIA y IIB y adicionalmente para hidrógeno. Los ventiladores MAICO Ex cumplen con los requisitos de seguridad de la Directiva europea RL 2014/34/UE para equipos y sistemas de protección en atmósferas potencialmente explosivas. Para las zonas 1 y 2. Tipos de protección contra ignición: e - seguridad aumentada y c - seguridad constructiva. Clase de protección IP 64. Conmutable para ventilación o extracción de aire. Manguito para tubería fabricado en chapa de acero galvanizado, con brida en ambos lados; el patrón de orificios cumple con la norma DIN 24155. Para una instalación fácil y directa en un sistema de tuberías. Posibilidad de instalación en cualquier posición. Impulsor: Impulsor axial fabricado en plástico conductor. Calidad de equilibrio de la combinación motor-impulsor G 6.3 según la categoría BV-3 según ISO 14694. Dirección de la circulación: La dirección de la circulación está indicada. Funcionamiento estándar de la extracción de aire, con dirección de conducción mediante succión del motor. Motor: Motor trifásico robusto con rodamientos de bolas, sin necesidad de mantenimiento. Reversible. Operación inversa: El caudal volumétrico disminuye aproximadamente un 35% en caso de dirección de flujo anómala. Modo de funcionamiento S1 (funcionamiento continuo). Control de velocidad con transformador TR... posible. Excepción: DZR 35/2 B Ex... La temperatura del motor del ventilador se monitoriza mediante un termistor PTC. Los termistores PTC deben estar conectados a un sistema de disparo (dispositivo de seguridad según la Directiva RL 2014/34/UE) que desconecte permanentemente el ventilador de la red eléctrica en caso de temperaturas excesivamente altas. Se recomienda utilizar el sistema de liberación por termistor MAICO PTC MVS 6 o TMS. Conexión eléctrica: Caja de bornes montada en el ventilador, a prueba de explosiones, con prensaestopas. Instrucciones de seguridad: Utilice el ventilador únicamente cuando la entrada o la salida de aire estén libres. Asegúrese de que la protección de contacto del impulsor esté garantizada de acuerdo con la norma DIN EN ISO 13857, por ejemplo, B. con rejilla protectora SG. Artículo: DZR 20/2 B Ex e, Caudal: 1050 m³/h, Velocidad: 2950 rpm, Tipo de impulsor: axial, Velocidad controlable: sí, Reversible: sí, Tipo de tensión: trifásica, Tensión nominal: 400 V, Frecuencia de red: 50 Hz, Potencia nominal: 65 W, cos phi: 0,4, Int: 0,23 A, Imax en int: 0,25 A, Clase de protección: IP 64, Clase térmica: F, Posición de instalación: vertical/horizontal, Material: chapa de acero galvanizado, Material de la carcasa: chapa de acero galvanizado, Color: galvanizado, Peso: 7,24 kg, Peso con embalaje: 7,91 kg, Diámetro nominal: 200 mm, Ancho: 317 mm, Alto: 317 mm, Profundidad: 240 mm, Ancho con embalaje: 350 mm, Alto con embalaje: 335 mm, profundidad con Embalaje: 265 mm, designación EX según la directiva ATEX: Ex II 2 G, designación EX según la norma: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb, temperatura ambiente Ta: -20 °C< = Ta< = +40 °C, IA/IN: 7,3, Tiempo tA: 69 seg, Modo de funcionamiento: S1, PTC DIN 44082: M 100, Certificado de examen de tipo CE: TÜV-A 19 ATEX0103 X, IECEx EPS 19.0019X, Clase de temperatura: T4, Clase térmica de materiales aislantes Th. Cl.: 155 (F)

Este texto es el resultado de una traducción automática.
