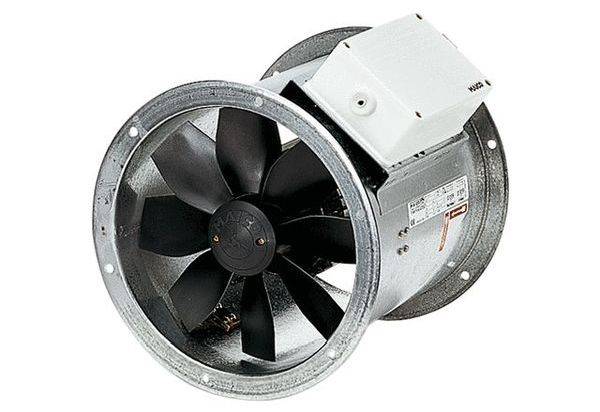

Maico Ventilatoren 0086.0044 Ventilador axial 1890 m³/h 300 mm

Manguito para tubería fabricado en chapa de acero galvanizado, con brida en ambos lados. Impulsores de 8 aspas fabricados en poliamida reforzada con fibra de vidrio. Equilibrado dinámicamente en 2 planos, según el grado de calidad 6.3, DIN ISO 1940, Parte 1. Diámetros de brida conformes a la norma DIN EN 12220:1998. DZR 56/6 B y DZR 56/4 B: Diámetros de brida según DIN EN 12220:1998. Para evitar la transmisión de vibraciones al sistema de tuberías: utilice piezas de conexión elásticas, soportes y amortiguadores de vibración. Alto grado de protección IP 55. Excepción EZR/DZR... D IP 54. Posibilidad de instalación en cualquier posición. Motor: Motor asíncrono, con velocidad regulable. Excepción: Tipo DZR 40/2 B. No apto para el transporte de aire saturado de vapor de agua. La dirección de transporte se indica en el dispositivo mediante una flecha que muestra el sentido de rotación y la dirección de transporte. Operación inversa: El caudal volumétrico disminuye aproximadamente un 35% en caso de dirección de flujo anómala. Motor trifásico: Serie tipo DZR. Tensión nominal 400 V, 50 Hz. La protección contra sobrecarga térmica viene de serie. Excepción: Disponible bajo pedido para los ventiladores de conducto axiales DZR 25/4 D y con cambio de polo. Las conexiones están libres de potencial y se dirigen a terminales, y deben conectarse a un interruptor de protección del motor, por ejemplo, MV 25, o al circuito de control de un contactor. Ventiladores con cambio de polaridad: Se debe garantizar la protección contra sobrecargas mediante un interruptor de protección del motor que se instalará en el lugar de instalación. Conexión eléctrica: Caja de bornes externa con prensaestopas. Instrucciones de seguridad: El ventilador solo podrá funcionar si la protección de contacto del impulsor está garantizada de acuerdo con la norma DIN EN ISO 13857. Artículo: DZR 30/42 B, Caudal de aire: 1890 m³/h / 3870 m³/h, Caudal de aire nominal: 1410 m³/h / 2730 m³/h / en modo óptico. Eficiencia, presión pfs, nominal: 40 Pa - 180 Pa - en modo óptico. Eficiencia, velocidad nominal: 1450 rpm - 2830 rpm - en condiciones óptimas. Eficiencia, velocidad: 1472 rpm / 2879 rpm, tipo de impulsor: axial, velocidad regulable: sí, reversible: sí Tipo de tensión: Corriente trifásica, Tensión nominal: 400 V, Frecuencia de red: 50 Hz, Potencia nominal: 70 W / 405 W / en opción. Eficiencia, INenn: 0,3 A / 1 A / en opt. Eficiencia, IMax: 1,2 A, Clase de protección: IP 55, Clase térmica: B, Polos reversibles: sí, Número de polos a alta velocidad: 2, Número de polos a baja velocidad: 4, Cable de alimentación: 5 / 1,5 mm², Posición de montaje: horizontal / vertical, Material: chapa de acero galvanizado, Peso: 11,61 kg, Diámetro nominal: 300 mm, Ancho: 380 mm, Altura: 424 mm, Profundidad: 300 mm, A: 313 mm, B: 300 mm, Temperatura media a corriente nominal: 60 °C, Temperatura media a IMax: -20 °C a 60 °C, Eficiencia total e: 49 %, Categoría de medición: D, Categoría de eficiencia: total, Grado de eficiencia N: 58,2, VSD requerido: no, Año de fabricación: ver placa de características, Nombre del fabricante / Número de registro oficial / Lugar de actividad del fabricante: Maico Elektroapparate-Fabrik GmbH / Registro Mercantil de Friburgo, HRB 601233 / Villingen-Schwenningen, PBEP / Caudal BEP / Pfs, BEP: 0,361 kW / 3390 m³/h, nBEP: 2850 rpm, relación específica: aprox. 1, Información sobre desmontaje y eliminación: véase las instrucciones de instalación, Información sobre instalación, funcionamiento y mantenimiento: véase las instrucciones de instalación, Elementos utilizados en la medición de eficiencia que no se describen en la categoría de medición: -, pf, BEP: 188 Pa, Nivel de potencia sonora LWA5: 67 dB(A) / 89 dB(A), Motor de CC: falso
