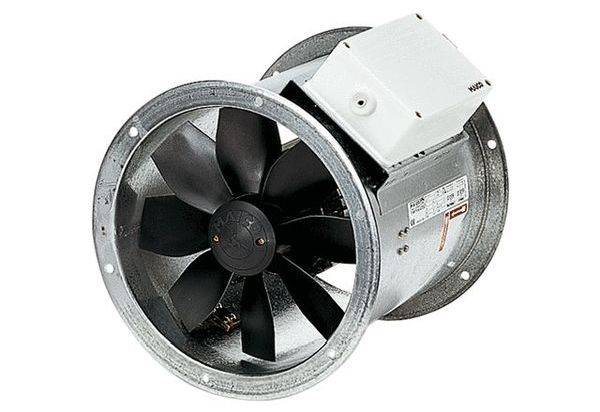

Maico Ventilatoren 0086.0005 Ventilador axial 3690 m³/h 300 mm

Manguito para tubería fabricado en chapa de acero galvanizado, con brida en ambos lados. Impulsores de 8 aspas fabricados en poliamida reforzada con fibra de vidrio. Equilibrado dinámicamente en 2 planos, según el grado de calidad 6.3, DIN ISO 1940, Parte 1. Diámetros de brida conformes a la norma DIN EN 12220:1998. DZR 56/6 B y DZR 56/4 B: Diámetros de brida según DIN EN 12220:1998. Para evitar la transmisión de vibraciones al sistema de tuberías: utilice piezas de conexión elásticas, soportes y amortiguadores de vibración. Alto grado de protección IP 55. Excepción EZR/DZR... D IP 54. Posibilidad de instalación en cualquier posición. Motor: Motor asíncrono, con velocidad regulable. Excepción: Tipo DZR 40/2 B. No apto para el transporte de aire saturado de vapor de agua. La dirección de transporte se indica en el dispositivo mediante una flecha que muestra el sentido de rotación y la dirección de transporte. Operación inversa: El caudal volumétrico disminuye aproximadamente un 35% en caso de dirección de flujo anómala. Motor de CA: Serie EZR. Tensión nominal 230 V, 50 Hz. Motor con condensador, listo para conectar en la caja de bornes. La protección contra sobrecarga térmica viene de serie. Las conexiones están libres de potencial y se dirigen a terminales, y deben conectarse a un interruptor de protección del motor, por ejemplo, MVE 10 (no apto para EZR 25/4 D, EZR 30/6 B y EZR 35/6 B) o al circuito de control de un contactor. Conexión eléctrica: Caja de bornes externa con prensaestopas. Instrucciones de seguridad: El ventilador solo podrá funcionar si la protección de contacto del impulsor está garantizada de acuerdo con la norma DIN EN ISO 13857. Artículo: EZR 30/2 B, Caudal de aire: 3690 m³/h, Caudal de aire nominal: 2660 m³/h / en condiciones óptimas. Eficiencia, presión pfs, nominal: 165 Pa - en modo óptico. Eficiencia, velocidad nominal: 2830 rpm - en modo óptico. Eficiencia, velocidad: 2884 rpm, tipo de impulsor: axial, velocidad controlable: sí, reversibilidad: sí, tipo de voltaje: CA, voltaje nominal: 230 V, frecuencia de red: 50 Hz, potencia nominal: 350 W / en óptica. Eficiencia, corriente nominal: 1,6 A / im optar. Eficiencia, IMax: 2,4 A, Clase de protección: IP 55, Clase térmica: B, Cambio de polos: no, Posición de instalación: horizontal/vertical, Material: chapa de acero galvanizado, Peso: 12,08 kg, Diámetro nominal: 300 mm, Ancho: 380 mm, Altura: 424 mm, Profundidad: 300 mm, A: 313 mm, B: 300 mm, Temperatura del medio a corriente nominal: 60 °C, Temperatura del medio a IMax: -20 °C a 60 °C, Eficiencia total e: 51%, Categoría de medición: D, Categoría de eficiencia: total, Grado de eficiencia N: 60,4, VSD requerido: no, Año de fabricación: ver placa de características, Nombre del fabricante/Número de registro oficial/Lugar de actividad del fabricante: Maico Elektroapparate-Fabrik GmbH/Registro mercantil de Friburgo, HRB 601233/Villingen-Schwenningen, PBEP/Caudal BEP / Pfs BEP: 0,32 kW / 3140 m³/h, nBEP: 2850 rpm, relación específica: aprox. 1, Información de desmontaje y eliminación: ver instrucciones de instalación, Información de instalación, funcionamiento y mantenimiento: ver instrucciones de instalación, Elementos utilizados en la medición de eficiencia no descritos por la categoría de medición: -, pf, BEP: 187 Pa, Nivel de potencia sonora LWA5: 83 dB(A), Motor de CC: falso

Este texto es el resultado de una traducción automática.
