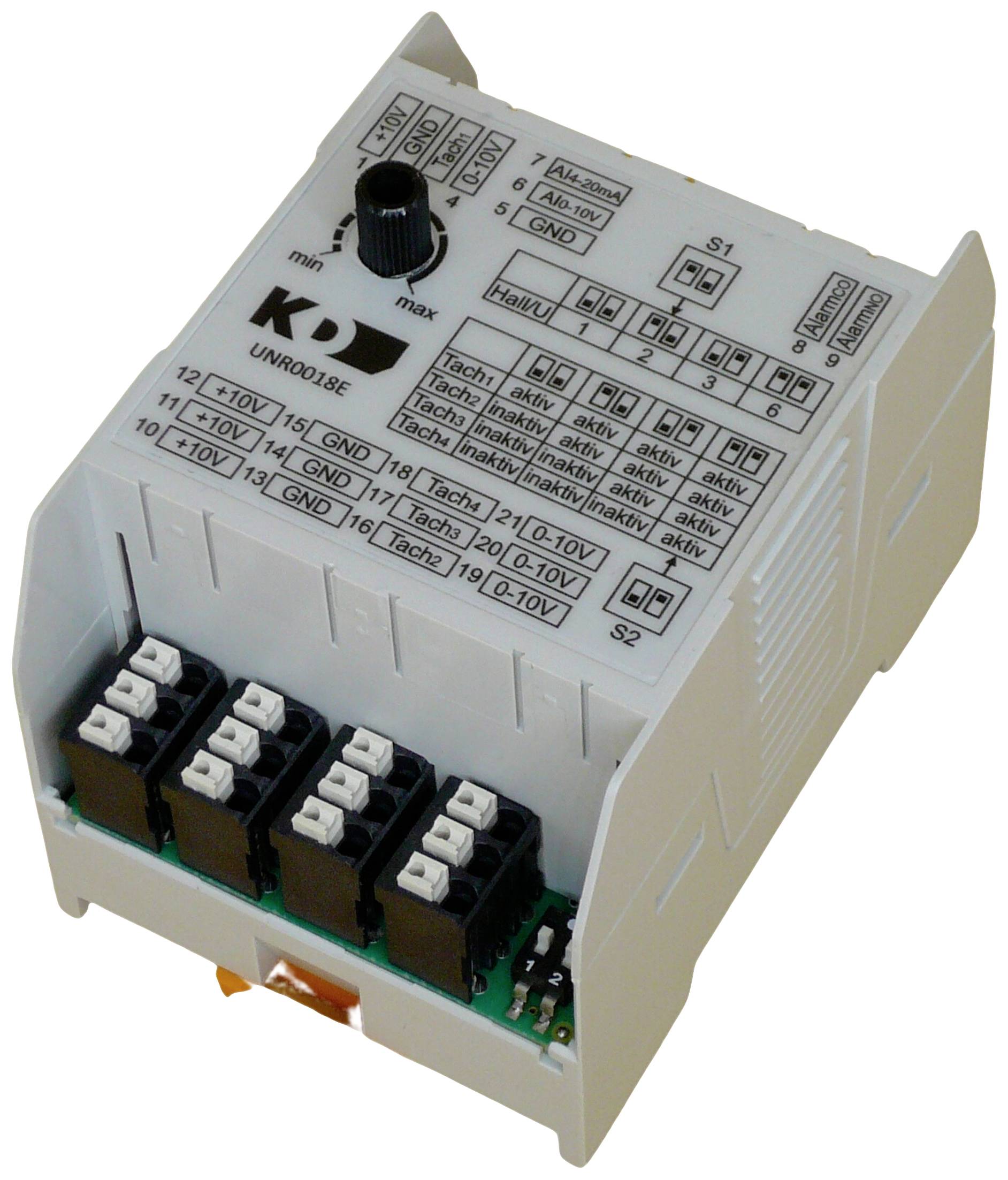

KD Elektronik 26052 Regulador de revoluciones Sistema de barras colectoras 1250 W
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Total (159,66 € / Unidad)
159,66 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Controlador de velocidad / monitorización en la vivienda
- Supervisión y control de velocidad de hasta cuatro ventiladores EC.
- Velocidad regulable mediante mando giratorio integrado (potenciómetro) o señales estándar externas (4…20 mA, 0…10 V).
- La alimentación se suministra directamente a través de la tensión auxiliar (+10 V CC) de los ventiladores EC; no se necesita una fuente de alimentación independiente.
Especificaciones técnicas
- Tipo de producto
Regulador de revoluciones
- Tensión de servicio
10 V
1250 W
- Potencia del contacto (máx.)
5 A
- Tipo de montaje
Sistema de barras colectoras
- Color del fabricante
Gris claro
- Dimen.
(Lon. x Anch. x Alt.) 76 x 52.5 x 60 mm
- Anchura
52.5 mm
- Altura
60 mm
- longitud
76 mm
Documentos y descargas
Ficha técnica
Ficha técnica 2901004 KD Elektronik 26052 Regulador de revoluciones Sistema de barras colectoras 1250 W
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2901004 KD Elektronik 26052 Regulador de revoluciones Sistema de barras colectoras 1250 W
Descripción
El módulo se utiliza para monitorizar hasta cuatro ventiladores que disponen de una salida de efecto Hall (tacómetro). El fallo de un ventilador monitorizado se señala mediante un relé de alarma (contacto normalmente abierto libre de potencial) y un LED.
Se puede utilizar un interruptor DIP para seleccionar cuál de las conexiones del ventilador se va a monitorizar. Además, el umbral de velocidad por debajo del cual se informa de un fallo se puede configurar mediante interruptores DIP.
Además de la función de monitorización, la velocidad de los ventiladores también se puede controlar mediante un mando giratorio (potenciómetro) instalado de forma permanente o mediante una entrada de 4-20 mA o 0-10 V. El valor más alto de las dos entradas y del potenciómetro siempre se obtiene como salida.
El módulo se alimenta mediante la tensión auxiliar de +10 V CC del ventilador y tiene un consumo máximo de corriente de 1,0 mA. Los ventiladores deben alimentarse por separado.
Este texto es el resultado de una traducción automática.
Se puede utilizar un interruptor DIP para seleccionar cuál de las conexiones del ventilador se va a monitorizar. Además, el umbral de velocidad por debajo del cual se informa de un fallo se puede configurar mediante interruptores DIP.
Además de la función de monitorización, la velocidad de los ventiladores también se puede controlar mediante un mando giratorio (potenciómetro) instalado de forma permanente o mediante una entrada de 4-20 mA o 0-10 V. El valor más alto de las dos entradas y del potenciómetro siempre se obtiene como salida.
El módulo se alimenta mediante la tensión auxiliar de +10 V CC del ventilador y tiene un consumo máximo de corriente de 1,0 mA. Los ventiladores deben alimentarse por separado.
Este texto es el resultado de una traducción automática.
Modelo
- Controlador de velocidad / monitorización en la vivienda
- hasta 4 ventiladores EC
- 10 V CC (Tolerancia: 9,70-12,4 V CC)
- Corriente de entrada máxima: 1,0 mA
- 76x52,2x60mm
- Compatible con ventiladores EC de ebm-papst con salida Hall/tacómetro y entrada de control de 0…10 V.
- Mensaje de avería mediante contacto de alarma libre de potencial (con capacidad de carga de hasta 250 VCA / 30 VCC, 5 A).
- Configurable mediante interruptor DIP.
- Montaje: Carril de montaje estándar de 35 mm (TS 35)
- Temperatura de funcionamiento: -25…+70 °C
- Monitorización y detección de fallos en ventiladores, sopladores y motores con salida de sensor de efecto Hall.
- Control de velocidad de ventiladores, sopladores y motores con entrada de control (0…10 V)
- Uso en armarios de control, unidades de calefacción, unidades de ventilación y aire acondicionado, y en automatización de edificios.
Volumen de suministro
- 1 controlador de velocidad
