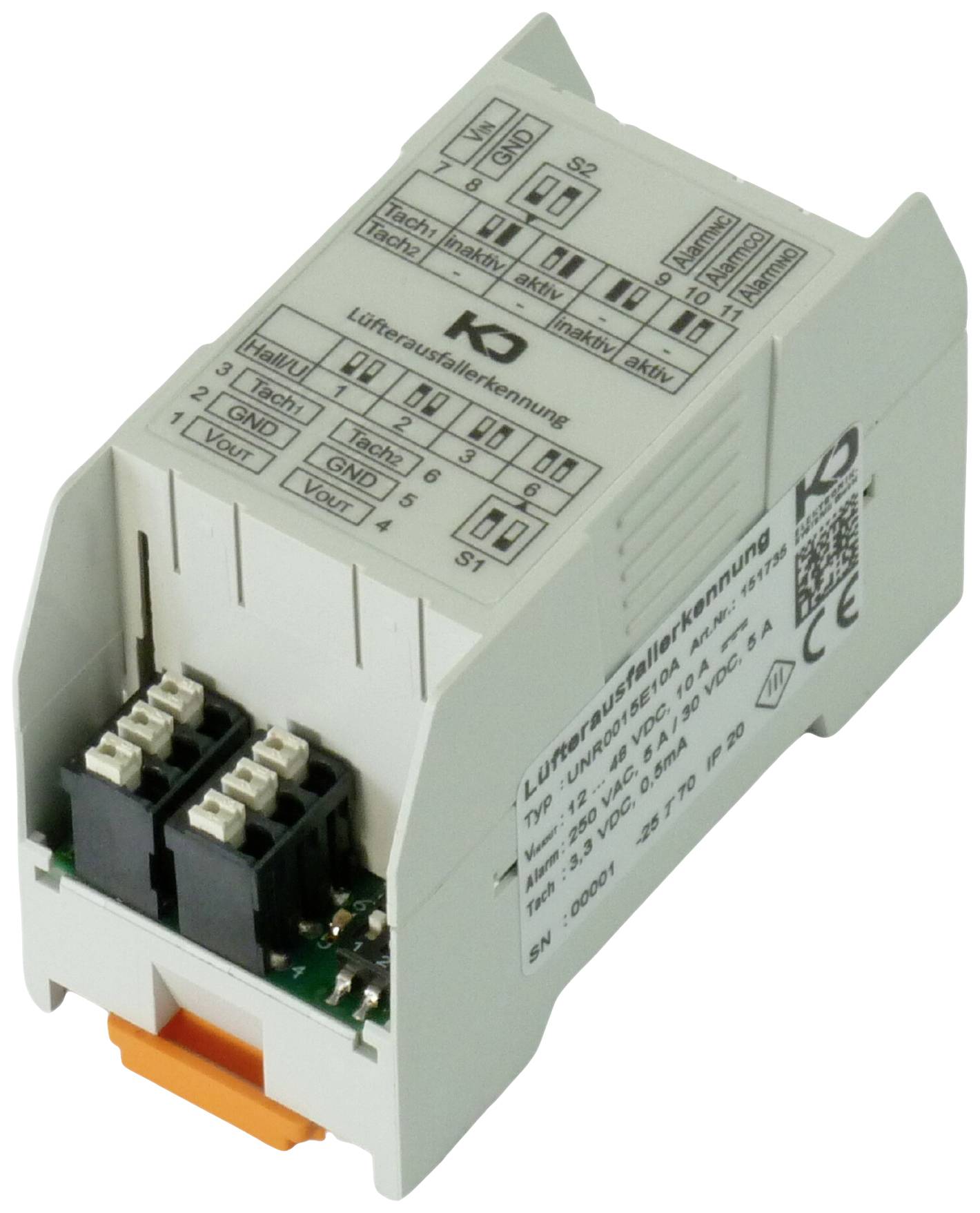

KD Elektronik 151735 Reconocimiento de avería del ventilador Gris claro

El sistema de detección de fallos del ventilador se utiliza para monitorizar uno o dos ventiladores que disponen de una salida de efecto Hall (tacómetro). Se pueden monitorizar los ventiladores de corriente alterna (CA) o continua (CC), y los ventiladores de CC tienen un consumo de corriente de hasta 10 A (10 A en total para dos ventiladores) que se pueden conectar directamente. Para ello, la conexión de alimentación del módulo se conecta directamente a las conexiones del ventilador. La fuente de alimentación para los ventiladores de CA debe suministrarse por separado.

El interruptor DIP S2 permite configurar si se monitoriza o no cada una de las dos conexiones del ventilador. Otro interruptor DIP, el S1, se utiliza para configurar el número de pulsos Hall por revolución, que depende del tipo de ventilador. El módulo calcula la velocidad del ventilador a partir de la señal del tacómetro y la compara con un valor umbral fijo. El módulo avisa cuando no se alcanza el umbral mediante el contacto de alarma y un LED rojo, que está presente en cada uno de los dos conectores del ventilador.

El contacto de alarma (contacto conmutador libre de potencial) funciona de tal manera que se energiza durante el funcionamiento normal y se desenergiza en caso de fallo o interrupción del suministro eléctrico. Se produce un error si el umbral de velocidad en una conexión de ventilador monitorizada no se alcanza durante al menos 10 segundos. Si la falla ya no existe, el contacto de alarma se restablece. La monitorización del ventilador solo se activa 10 segundos después de encender la fuente de alimentación. El contacto de alarma se energiza durante este período de arranque.
