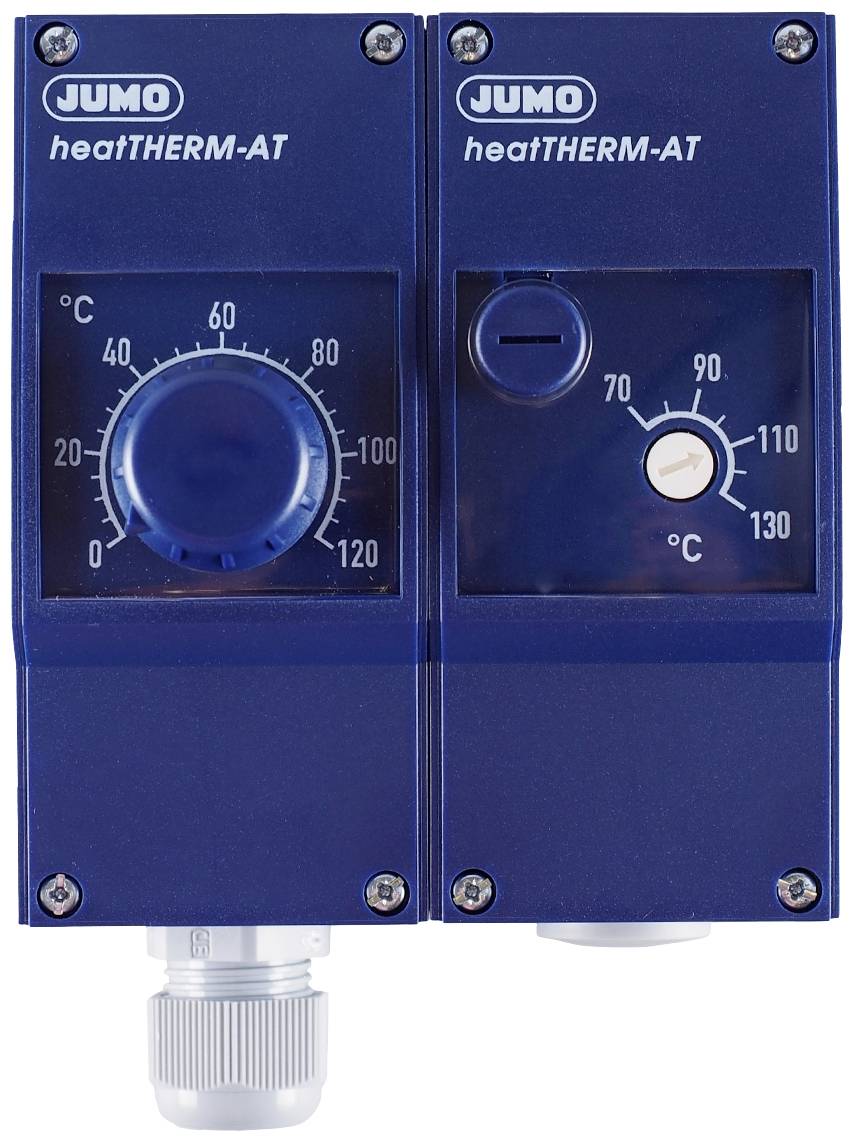

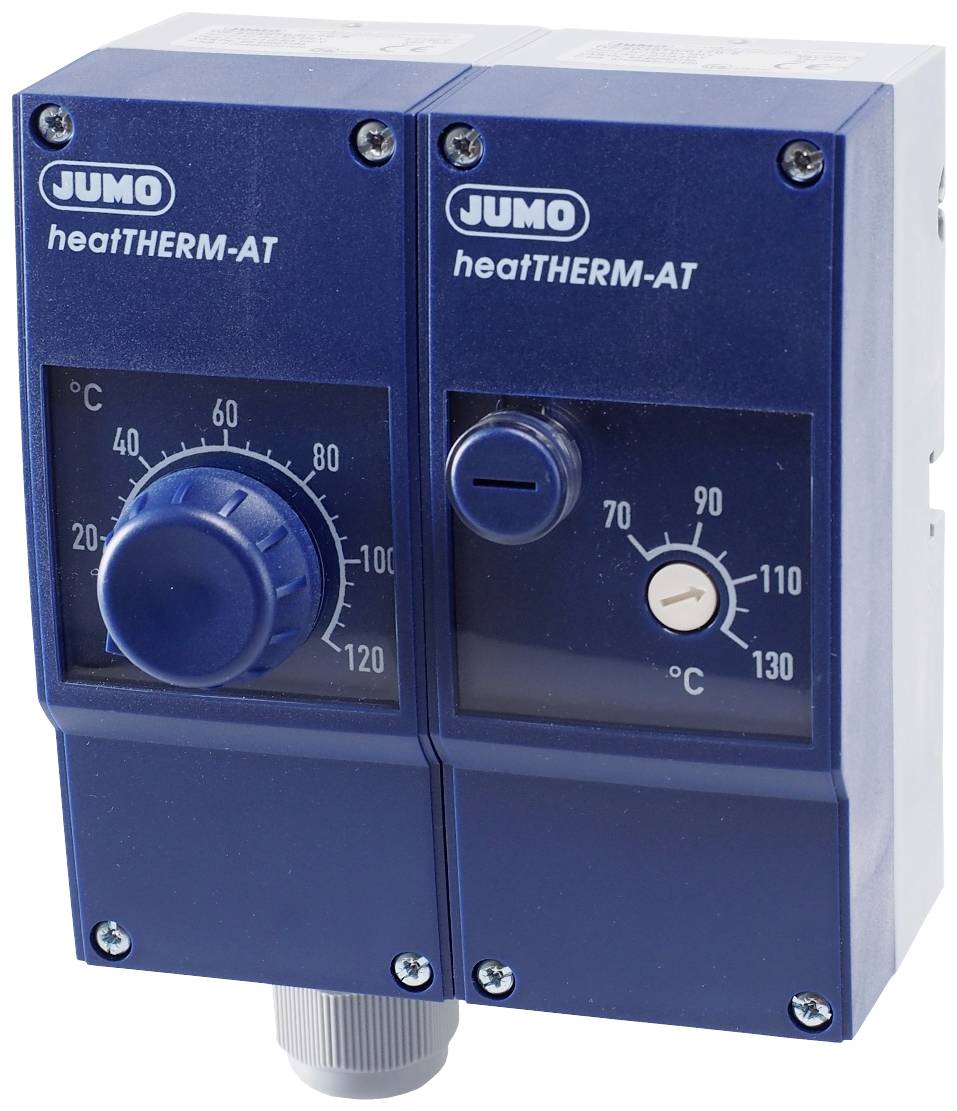

Jumo 60003196 Regulador de 2 puntos Termostato doble -20 hasta 149 °C Relé 16 A

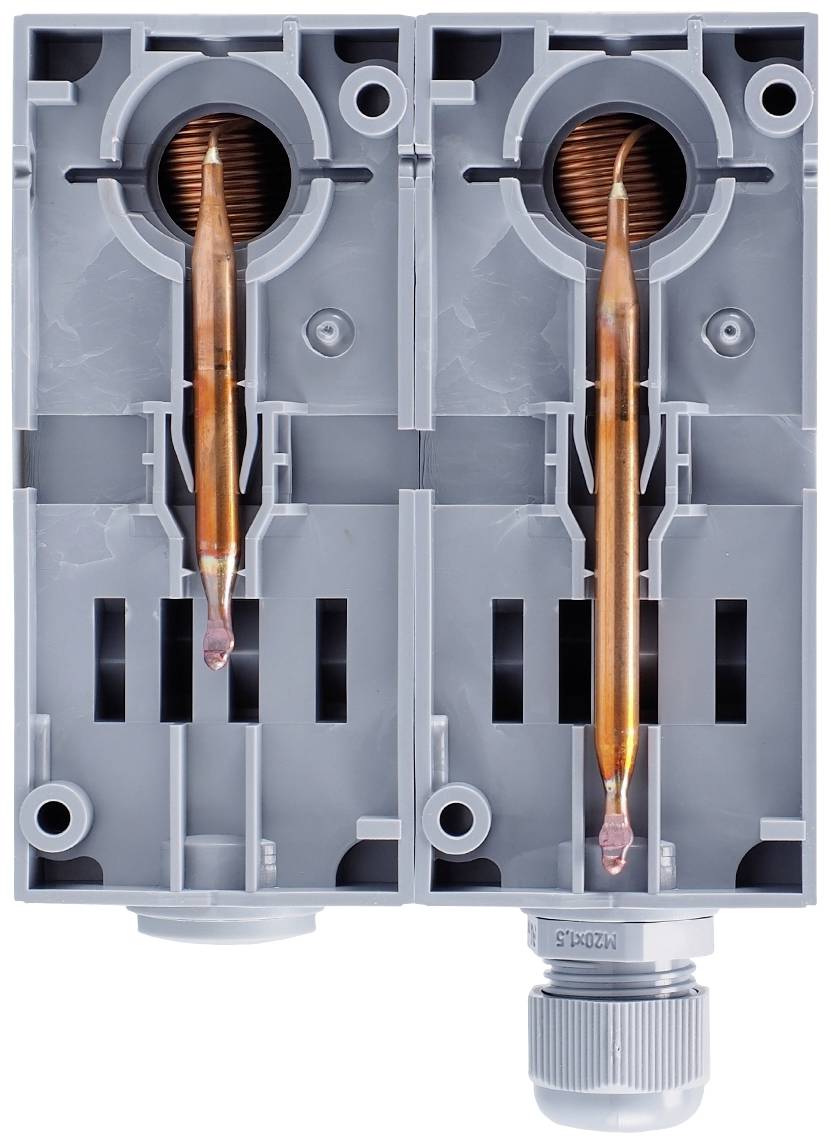

Gracias a su carcasa resistente a los impactos, fabricada en plástico de alta calidad, el termostato doble mecánico de montaje en superficie es muy robusto y puede utilizarse incluso en condiciones adversas. Los sistemas de medición utilizados funcionan según el principio de expansión de fluidos y pueden utilizarse sin problemas hasta una temperatura máxima admisible del sensor de 135 °C en el controlador de temperatura y de 149 °C en el limitador de temperatura de seguridad. Los sensores de cobre, lisos y redondos, tienen un diámetro de 6 mm. La longitud del sensor del controlador de temperatura es de aproximadamente 87 mm, y la del limitador de temperatura de seguridad es de aproximadamente 66 mm. Los cables de conexión remota también son de cobre y vienen enrollados dentro de la carcasa. Al respetar un radio de curvatura de 5 mm, los cables pueden extraerse de la carcasa según sea necesario y colocarse de forma flexible. La temperatura ambiente máxima admisible en la carcasa (clase de protección IP54) es de 80 °C. La carcasa se monta directamente sobre la base para su fijación a la pared. Mediante un regulador de punto de ajuste, la temperatura de corte deseada del controlador de temperatura se puede configurar fácilmente en una escala. La temperatura del limitador de temperatura de seguridad se puede ajustar en una escala utilizando un destornillador después de retirar la tapa de la carcasa. La temperatura programada es visible en todo momento a través de una ventana de visualización en la tapa de la carcasa. El controlador de temperatura se caracteriza por una alta precisión en el punto de conmutación de +/-3% en el tercio superior de la escala, mientras que el limitador de temperatura de seguridad tiene una precisión en el punto de conmutación de +0/-5 K en la mitad superior de la escala. La compensación de temperatura integrada reduce al mínimo la influencia de la temperatura ambiente en el cabezal de conmutación. Una ventaja clave es que no se requiere energía auxiliar adicional para la medición de la temperatura. La conexión eléctrica se realiza a través de terminales PushIn©, lo que permite la El tiempo de instalación se reduce significativamente en comparación con las conexiones de tornillo convencionales. La capacidad de conmutación máxima permitida es de 230 voltios CA / 16 A. El controlador de temperatura tiene una diferencia de conmutación (histéresis) de aproximadamente 3 K y vuelve automáticamente a su estado original cuando la temperatura de corte cae por debajo de este valor. El contacto de conmutación del limitador de temperatura de seguridad (terminal 2) se abre una vez alcanzada la temperatura establecida y, al mismo tiempo, se cierra el contacto de señalización (terminal 4). El contacto de conmutación se bloquea automáticamente y solo se puede desbloquear manualmente una vez que la temperatura en el sensor haya disminuido aproximadamente 10 K. Cuando la temperatura en el sensor desciende por debajo de -20 °C, el circuito entre el terminal 1 y el terminal 2 también se abre, pero se cierra automáticamente de nuevo cuando la temperatura vuelve a subir. Si el sistema de medición se destruye, el circuito queda abierto permanentemente y ya no es posible desbloquearlo. El contacto de conmutación queda entonces en posición neutra. El termostato es muy versátil y puede utilizarse tanto en la automatización de edificios como en las tecnologías de calefacción, aire acondicionado y ventilación. Otras áreas de aplicación incluyen la industria del plástico, la construcción de aparatos y maquinaria, la construcción de hornos y la monitorización de la temperatura en laboratorios y cámaras climáticas. El dispositivo está homologado según las normas DIN EN 14597 y PED, y cuenta con la aprobación EAC.

Este texto es el resultado de una traducción automática.
