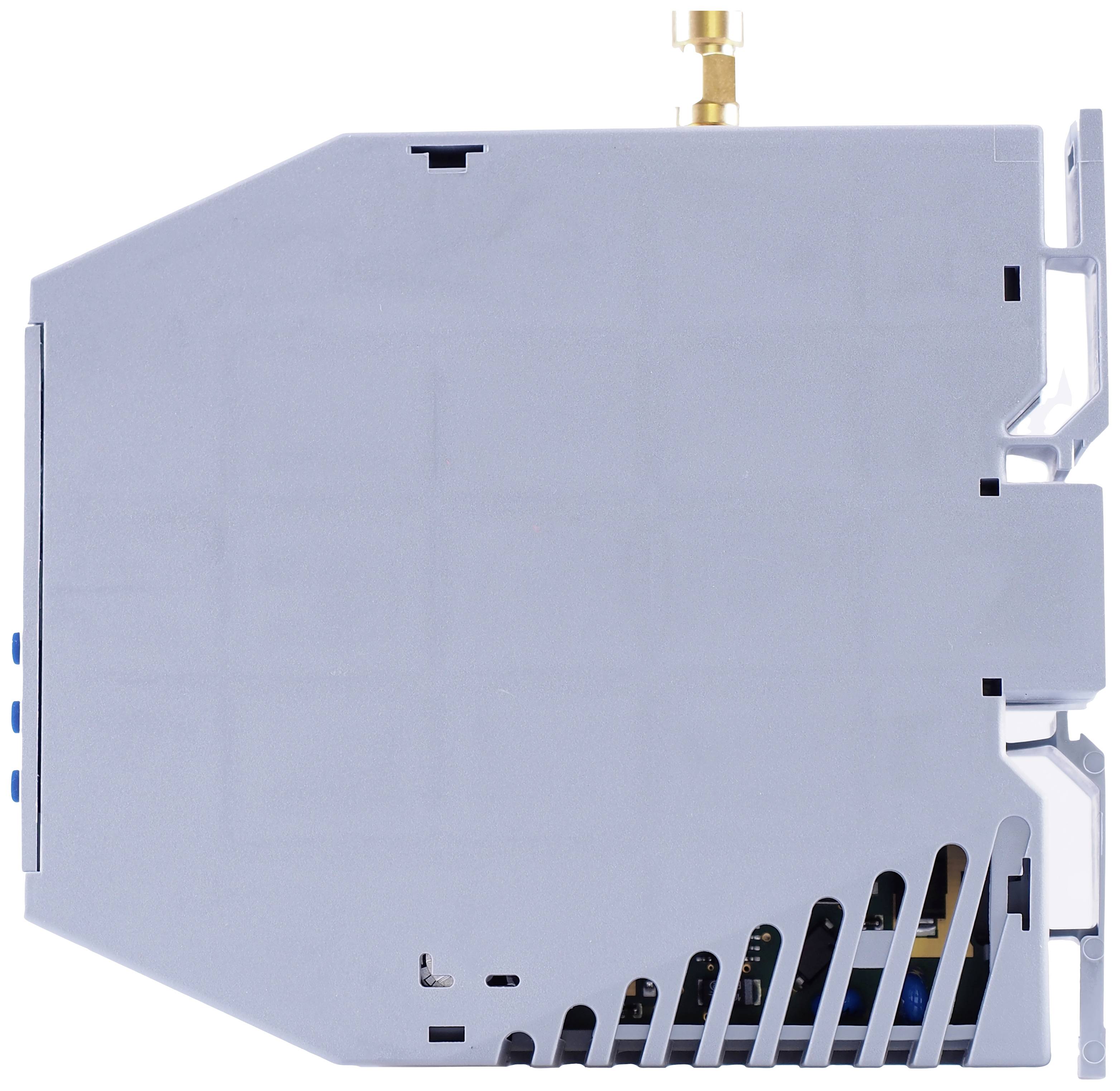

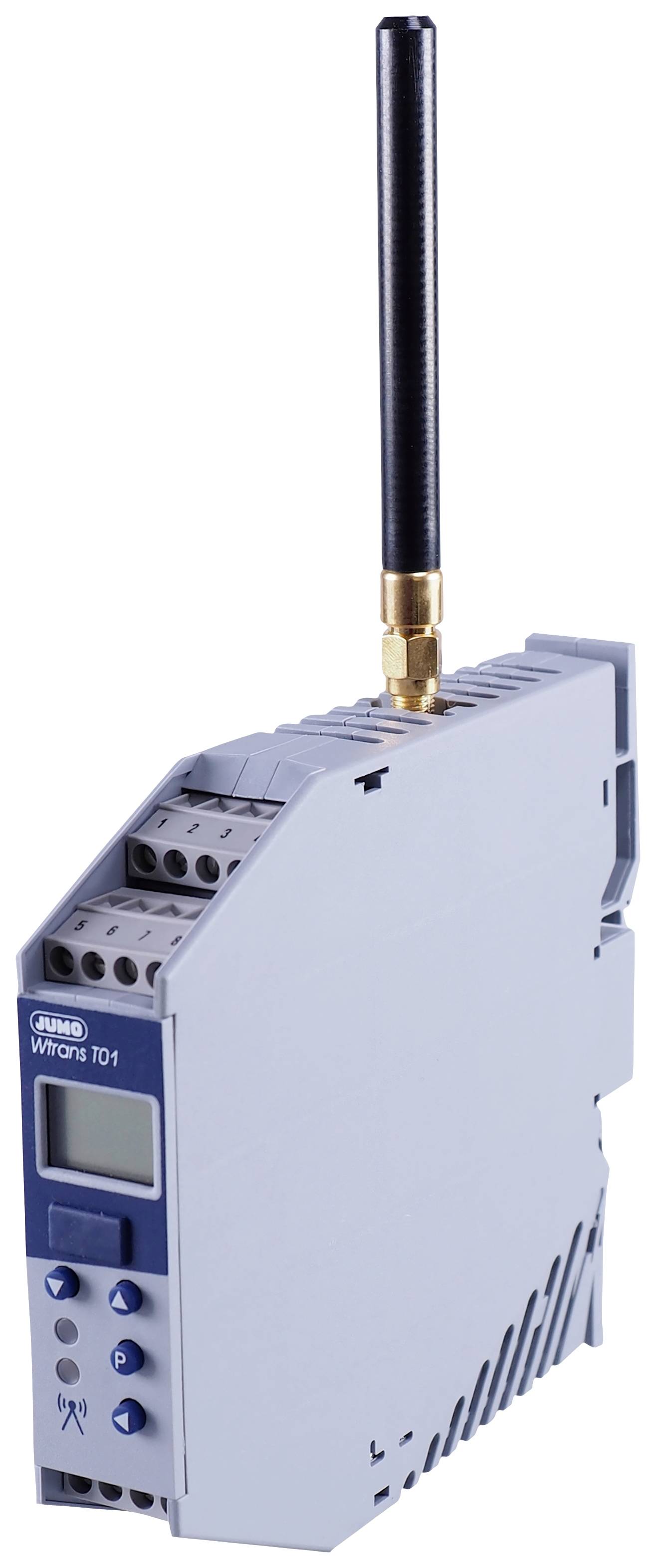

Jumo 00543004 Módulo de entrada RS-485 Número de salidas: 4 x 1 UD(S).

El receptor de radio se utiliza junto con transmisores adecuados para la medición móvil o fija de magnitudes físicas. El uso de tecnología de radio orientada al futuro en la frecuencia de radio industrial de 868,4 MHz da como resultado una reducción significativa en el esfuerzo de instalación. Se pueden eliminar las conexiones por cable; la tecnología de sensores basada en radio también funciona en entornos industriales adversos. La antena lambda/4 incluida, con una impedancia de 50 ohmios, se puede atornillar directamente o montar externamente. Al utilizar el soporte de pared para antena opcional con un cable de antena de 3 m de longitud, el alcance en campo libre es de 300 m. Los valores medidos recibidos por el transmisor se convierten y se muestran en el receptor, y están disponibles como señales lineales de corriente o voltaje (0(4) a 20 mA, 0 a 10 V) y a través de la interfaz digital RS485. Las cuatro salidas analógicas del receptor están aisladas galvánicamente. La interfaz digital con protocolo Modbus permite la conexión a sistemas de nivel superior, como software de visualización de planta o grabadores de pantalla compatibles con Modbus maestro. El funcionamiento y la configuración se pueden realizar mediante el teclado junto con una pantalla LCD de dos líneas, o de forma más cómoda mediante un programa de configuración. Esto permite configurar parámetros como constantes de filtro, desplazamiento, alarmas y punteros de arrastre (almacenamiento de valores mínimos y máximos) de forma independiente para cada canal. Para ello, dispone de un conector en la parte frontal para una interfaz de PC con convertidor TTL/RS232 o USB/TTL para la conexión entre el receptor y el PC. El receptor alojado en la carcasa del riel de montaje está diseñado para su montaje en un riel DIN de 35 × 7,5 mm según la norma DIN EN 60715. Los bornes de tornillo para la conexión eléctrica están dispuestos en diferentes niveles. La sección transversal del conductor no debe exceder los 2,5 mm². Una fuente de alimentación es proporcionada por Conexión a corriente alterna de 110 a 240 V +10/-15 %, 48 a 63 Hz.

Este texto es el resultado de una traducción automática.
