Similar a la imagen

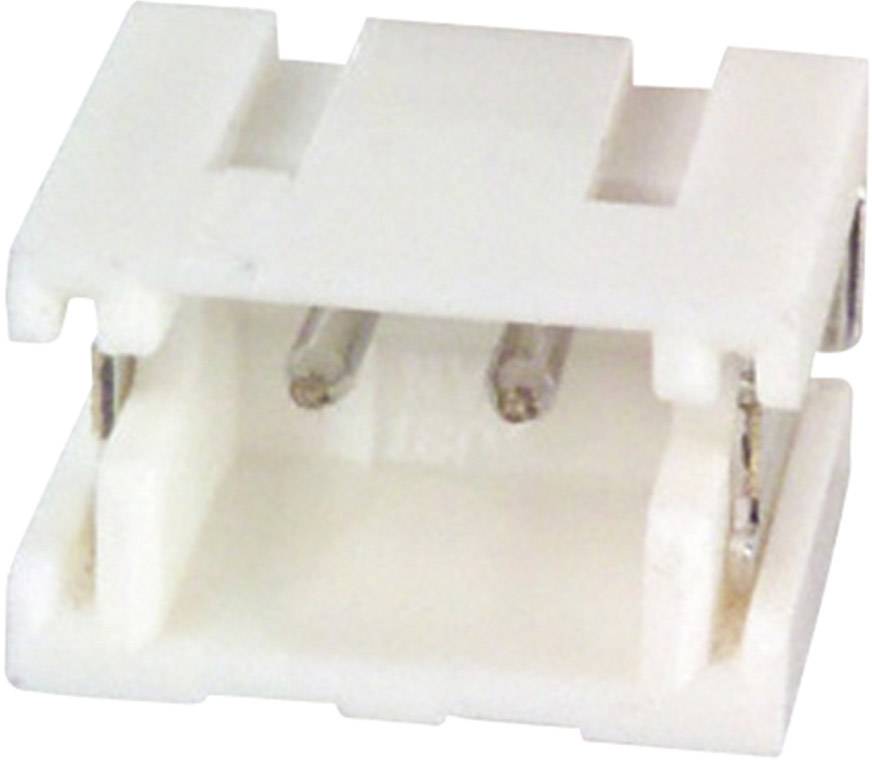

JST Regleta de conectores macho encastrable (precisión) ZR Número total de polos 4 Dimensión modular: 1.50 mm S4B-ZR-SM4
Tipo de producto
Regleta de conectores macho encastrable (precisión)
diseño
Regleta de conectores macho, acodada
Número de series
1
serie
ZR
RM
1.50 mm
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
7
-
0,57 €
21
7% = 0,84 €
0,53 €
35
12% = 2,45 €
0,50 €
70
12% = 4,90 €
0,50 €
140
16% = 12,60 €
0,48 €
280
19% = 30,80 €
0,46 €
700
21% = 84,00 €
0,45 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Mín.: 7
Total (0,57 € / Unidad)
3,99 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Cabecera de pin de la serie ZR
- Contenido: 1 UD(S).
- Número de series: 1
- Número total de polos: 4
Especificaciones técnicas
- Tipo de producto
Regleta de conectores macho encastrable (precisión)
- diseño
Regleta de conectores macho, acodada
- Número de series
1
- Sistema de clavijas de conexión
Conductor a placa
- serie
ZR
- RM
1.50 mm
- Número de polos por serie
4
- Número total de polos
4
- Anchura
3.5 mm
- Ø del pasador
0.5 mm
- Forma de lapicero
Redondo
- Corriente nominal
1 A
- Corriente nominal: redondeada
1 A
- Contenido
1 UD(S).
- Dimen.
(Lon. x Anch. x Alt.) 9 x 3.5 x 5.2 mm
- conexión
SMT
- Material de la carcasa
Poliamida
- Fabricante de la pieza.
S4B-ZR-SM4A-TF (LF)(SN)
- Color del fabricante
Natural
- embalaje industrial
No
- Material de aislamiento
Poliamida
- Material de contacto
Bronce fosforado
- Superficie de contacto en la página de impresión
Estañado
- Superficie de contacto del lado de conexión
Estañado
- Altura
5.2 mm
- longitud
9 mm
- Conforme a la normativa RoHS
Sí
- Dirección del enchufe
Horizontal respecto a la placa de circuito impreso
- tipo
S4B-ZR-SM4A-TF (LF)(SN)
Documentos y descargas
Ficha técnica
Ficha técnica 1217278 JST Regleta de conectores macho encastrable (precisión) ZR Número total de polos 4 Dimensión modular: 1.50 mm S4B-ZR-SM4
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 1217278 JST Regleta de conectores macho encastrable (precisión) ZR Número total de polos 4 Dimensión modular: 1.50 mm S4B-ZR-SM4
Descripción
Conexión desmontable de cable a placa de circuito. El riel de enganche de la carcasa permite un clic audible al enchufarlo. Una tina circunferencial en el cabezal de clavijas permite la protección de polaridad inversa. Muy fácil de soldar debido al preestañado del cabezal de clavija.
Este texto ha sido traducido por máquina.
Este texto ha sido traducido por máquina.
