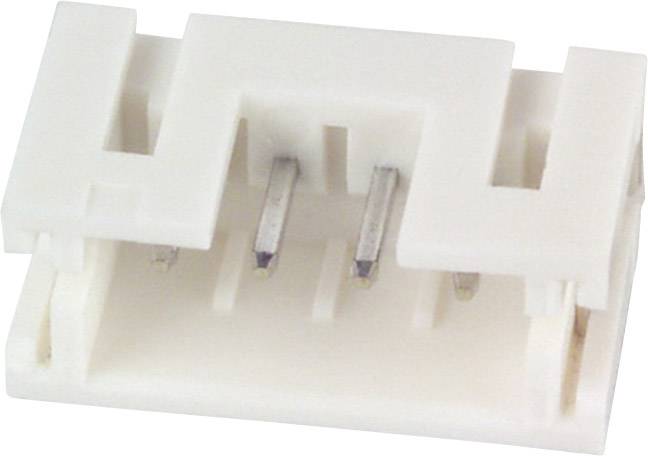

Similar a la imagen
JST Regleta de conectores macho encastrable (estándar) PH Número total de polos 4 Dimensión modular: 2 mm B4B-PH-SM4-TB
Tipo de producto
Regleta de conectores macho encastrable (estándar)
diseño
Regleta de conectores macho, recta
Número de series
1
serie
PH
RM
2 mm
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
7
-
1,25 €
21
8% = 2,10 €
1,15 €
35
11% = 4,90 €
1,11 €
70
14% = 11,90 €
1,08 €
140
16% = 28,00 €
1,05 €
280
18% = 64,40 €
1,02 €
700
22% = 189,00 €
0,98 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Mín.: 7
Total (1,25 € / Unidad)
8,75 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Cabezal de clavija serie PH
- Contenido: 1 UD(S).
- Número de series: 1
- Número total de polos: 4
Especificaciones técnicas
- Tipo de producto
Regleta de conectores macho encastrable (estándar)
- diseño
Regleta de conectores macho, recta
- Número de series
1
- Sistema de clavijas de conexión
Conductor a placa
- serie
PH
- RM
2 mm
- Número de polos por serie
4
- Número total de polos
4
- Anchura
5.5 mm
- Ø del pasador
0.5 mm
- Forma de lapicero
Cuadrado
- Corriente nominal
2 A
- Corriente nominal: redondeada
2 A
- Contenido
1 UD(S).
- Dimen.
(Lon. x Anch. x Alt.) 9.9 x 5.5 x 9.4 mm
- conexión
SMT
- Material de la carcasa
Poliamida
- Fabricante de la pieza.
B4B-PH-SM4-TB (LF)(SN)
- Color del fabricante
Natural
- embalaje industrial
No
- Material de aislamiento
Poliamida
- Material de contacto
Bronce fosforado
- Superficie de contacto en la página de impresión
Estañado
- Superficie de contacto del lado de conexión
Estañado
- Altura
9.4 mm
- longitud
9.9 mm
- Conforme a la normativa RoHS
Sí
- Dirección del enchufe
Vertical respecto a la placa de circuito impreso
- tipo
B4B-PH-SM4-TB (LF)(SN)
Documentos y descargas
Ficha técnica
Ficha técnica 1217293 JST Regleta de conectores macho encastrable (estándar) PH Número total de polos 4 Dimensión modular: 2 mm B4B-PH-SM4-TB
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 1217293 JST Regleta de conectores macho encastrable (estándar) PH Número total de polos 4 Dimensión modular: 2 mm B4B-PH-SM4-TB
Descripción
Conexión desmontable de cable a placa de circuito . La barra de ajuste en la carcasa permite un ajuste audible cuando está enchufado. Un canal alrededor de la regleta de clavijas permite la protección contra polaridad inversa. Muy fácil de soldar gracias al estañado previo de la tira de clavijas.
