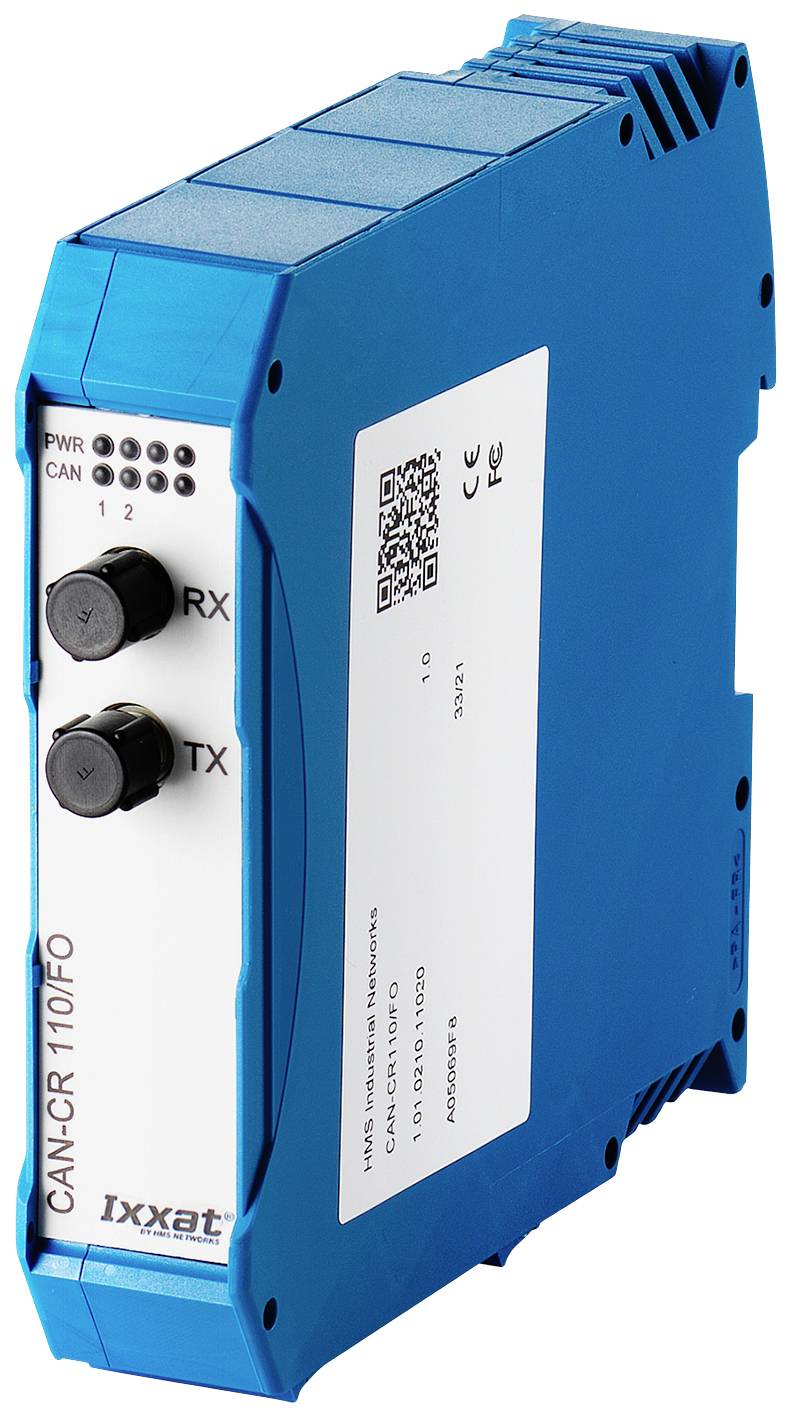

Ixxat 1.01.0210.11020 CAN-CR110/FO CAN/CAN-FD Repeater Bus CAN 1 UD(S).
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.Vendido y enviado por Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
558,82 €
3
2% = 40,92 €
545,18 €
5
3% = 95,30 €
539,76 €
10
4% = 226,90 €
536,13 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (558,82 € / Unidad)
558,82 €
más el IVA aplicable
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
CAN-CR110/FO, con resistencia de terminación
- Dos interfaces CAN y CAN FD en un solo dispositivo.
- Ahorro de costes gracias a un cableado más sencillo y una mayor flexibilidad en el diseño de redes CAN.
- Prácticamente ningún impacto en el comportamiento en tiempo real.
- Aísla el segmento defectuoso para que el resto de la red pueda seguir funcionando.
- puede funcionar
- Los cables de fibra óptica permiten una transmisión de señal fiable en entornos con fuertes interferencias electromagnéticas.
Especificaciones técnicas
- Interfaces: CAN, Sub-D9, fibra óptica, F-SMA
- Interfaz de bus CAN: ISO 11898-2 con acelerador CAN. Dos terminales de conexión de tornillo
- Conexión de fibra óptica: 2 conectores F-SMA; cable de fibra óptica multimodo (solo de vidrio); recomendado: 50/125 µm, 62,5/125 µm, también compatible con: 100/140 µm, 200 µm (respetar la longitud máxima del cable).
- Velocidades de bits CAN de hasta 1 Mbit/s; velocidades de bits CAN FD de hasta 8000 kbit/s.
- Aislamiento galvánico: 1 kV CC/1 seg, 500 V CA/1 min; CAN 1, CAN 2 y la fuente de alimentación están aislados galvánicamente entre sí.
- Tipo de producto
CAN/CAN-FD Repeater
- las interfaces
Bus CAN
- tipo
CAN-CR110/FO
- Máx. De funcionamiento
70 °C
- Min temperatura de funcionamiento.
-20 °C
- Tensión de servicio (datos)
9 - 36 V/DC
- operativo
-20 hasta 70 °C
- Dimen.
(Anch. x Alt.) 22.5 mm x 105 mm
- Máx. Consumo de corriente
100 mA
- Altura
105 mm
- Anchura
22.5 mm
- Fabricante de la pieza.
1.01.0210.11020
- Consumo de corriente
70 mA
- Embalaje sin plástico
Embalaje sin plástico
Documentos y descargas
Ficha técnica
Ficha técnica 2497723 Ixxat 1.01.0210.11020 CAN-CR110/FO CAN/CAN-FD Repeater Bus CAN 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2497723 Ixxat 1.01.0210.11020 CAN-CR110/FO CAN/CAN-FD Repeater Bus CAN 1 UD(S).
Descripción
Repetidor CAN/CAN FD con interfaz de fibra óptica y conector Sub-D9, aislado galvánicamente (sin resistencia de terminación de bus).
El repetidor CAN-CR110/FO, con dos canales CAN/CAN FD (uno de los cuales es una interfaz de fibra óptica), sirve para convertir la señal CAN del cable de cobre (ISO 11898-2) al cable de fibra óptica. Puede utilizarse para aumentar la capacidad de carga del bus CAN con nodos, para el acoplamiento físico de sistemas de bus CAN/CAN FD o para la inserción de aislamiento galvánico.
El repetidor CAN FD proporciona la flexibilidad necesaria para optimizar la estructura de las redes CAN/CAN FD y liberar a las redes CAN de la restricción impuesta por la estructura del bus. Puede utilizarse para la implementación de topologías de árbol o estrella, así como de líneas ramificadas. Al no integrar ninguna resistencia de terminación de bus, ofrece flexibilidad en el posicionamiento de las resistencias para la terminación CAN.
Como característica ventajosa, el repetidor CAN FD aísla el segmento defectuoso del resto de la red, lo que permite que el resto de la red siga funcionando. Una vez subsanada la avería, el segmento se reconectará automáticamente a la red.
El aislamiento galvánico se implementa tanto para los segmentos CAN/CAN FD como para la tensión de alimentación, lo que aumenta de forma fiable la protección del dispositivo contra los daños a la electrónica causados por picos de tensión.
El CAN-CR110/FO está disponible en variantes con y sin resistencias de terminación de bus integradas.
Este texto es el resultado de una traducción automática.
El repetidor CAN-CR110/FO, con dos canales CAN/CAN FD (uno de los cuales es una interfaz de fibra óptica), sirve para convertir la señal CAN del cable de cobre (ISO 11898-2) al cable de fibra óptica. Puede utilizarse para aumentar la capacidad de carga del bus CAN con nodos, para el acoplamiento físico de sistemas de bus CAN/CAN FD o para la inserción de aislamiento galvánico.
El repetidor CAN FD proporciona la flexibilidad necesaria para optimizar la estructura de las redes CAN/CAN FD y liberar a las redes CAN de la restricción impuesta por la estructura del bus. Puede utilizarse para la implementación de topologías de árbol o estrella, así como de líneas ramificadas. Al no integrar ninguna resistencia de terminación de bus, ofrece flexibilidad en el posicionamiento de las resistencias para la terminación CAN.
Como característica ventajosa, el repetidor CAN FD aísla el segmento defectuoso del resto de la red, lo que permite que el resto de la red siga funcionando. Una vez subsanada la avería, el segmento se reconectará automáticamente a la red.
El aislamiento galvánico se implementa tanto para los segmentos CAN/CAN FD como para la tensión de alimentación, lo que aumenta de forma fiable la protección del dispositivo contra los daños a la electrónica causados por picos de tensión.
El CAN-CR110/FO está disponible en variantes con y sin resistencias de terminación de bus integradas.
Este texto es el resultado de una traducción automática.
Volumen de suministro
- CAN-CR110/FO
- Manual
