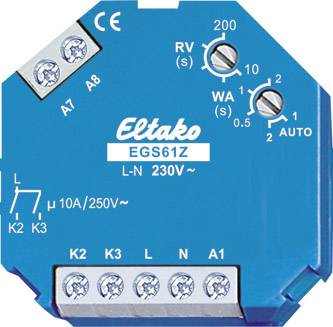

Interruptor de sobrecarga eléctrica Bajo revoque Eltako EGS61Z-230V 2 contactos NA 230 V 16 A 1 UD(S).

Interruptor de grupo de impulsos para control central, 1 + 1 contacto NA no libre de potencial 10A / 250V AC, para un motor 230V AC. Pérdida en espera de solo 0,4 vatios. Para montaje empotrado. 45 mm de largo, 45 mm de ancho, 32 mm de profundidad. La tecnología híbrida más moderna combina las ventajas del control electrónico sin desgaste con el alto rendimiento de los relés especiales. Este interruptor de grupo de impulsos implementa los comandos de los relés sensores o de los interruptores y botones y conmuta un motor de 230 V para un elemento de sombreado o una persiana enrollable. Tensión de control, alimentación y conmutación 230V. A1, A7 y A8 deben controlarse con el mismo potencial que L. Gracias al uso de relés biestables, no hay pérdida de potencia de la bobina y como resultado no hay calentamiento, incluso cuando está encendido. Después de la instalación, espere la breve sincronización automática antes de conectar el consumidor conmutado a la red. A través de la entrada de control A1, se utiliza un botón universal para controlar 'subir, parar, bajar, parar' en pulsos. A partir de la semana de producción 25/18, se puede conectar un botón de dirección para 'abajo' a través del diodo RTD (la polaridad no importa). Otro botón de dirección para 'abrir' está conectado directamente a A1. A la 1. El pulso de control 'abajo' cambia el EGS61Z a través de la entrada de control A1 a 'botón de dirección'. Para volver a cambiar la entrada de control A1 al 'botón universal', la tensión de alimentación debe desconectarse brevemente. Las entradas de control adicionales A7 y A8 controlan centralmente arriba y abajo centralmente con prioridad. Con prioridad porque estas entradas de control no pueden ser anuladas por otras entradas de control mientras el contacto de control central esté cerrado. La posición del interruptor 'arriba' o 'abajo' se activa con una señal de control. Otra señal de control (menos de 700ms) en esta entrada de control interrumpe el proceso inmediatamente, otra señal de control (mayor de 700ms) continúa la acción actual. El retardo de liberación se ajusta con el interruptor giratorio RV. Si el interruptor del grupo de impulsos está en la posición 'arriba' o 'abajo', se ejecuta el tiempo de retardo establecido, al final del cual el dispositivo cambia automáticamente a 'parada'. Por lo tanto, el tiempo de retardo debe elegirse al menos mientras el elemento de sombreado o la persiana tenga que moverse de una posición final a la otra. El mecanismo de giro automático se controla con el interruptor giratorio WA: cuando el tiempo de giro está entre 0,5 y 2 segundos, el mecanismo de giro automático se activa. En este caso, el sentido de giro se invierte solo con 'abajo' una vez transcurrido el tiempo de retardo establecido con el interruptor giratorio superior, por ejemplo para tensar toldos o colocar las persianas en una posición determinada. AUTO 1: Sin giro automático y sin función de giro de confort. Actuación A7 y A8 menor de 1s = proceso estático (el contacto se cierra solo durante la actuación) actuación mayor que 1s = proceso dinámico (el contacto permanece cerrado), parar con una nueva actuación. AUTO 2: Giro automático con 1 segundo de tiempo de giro. Además, la función de inversión de confort local para persianas en A1 está activa: un doble impulso provoca el giro lento en sentido contrario, que se detiene con un nuevo impulso.
