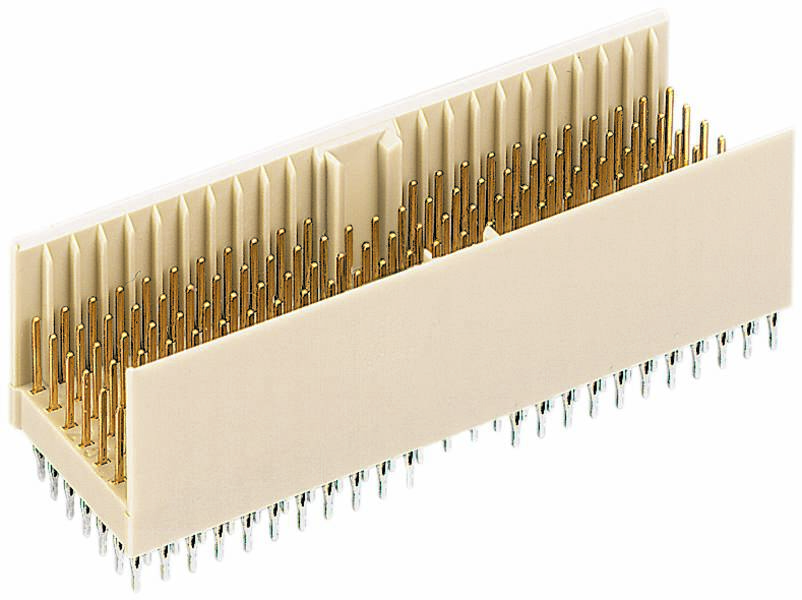

HARTING 17151692201 Micromódulo Número de series 7 1 UD(S).
Tipo de producto
Micromódulo
diseño
Recto
RM
2 mm
Contenido
1 UD(S).
Número total de polos
169
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.Vendido y enviado por Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
11,76 €
3
6% = 1,95 €
11,11 €
5
8% = 4,55 €
10,85 €
10
9% = 10,90 €
10,67 €
25
11% = 32,00 €
10,48 €
50
13% = 75,00 €
10,26 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (11,76 € / Unidad)
11,76 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Micromódulo
- Número total de polos 169
- Número de series 7
- Contenido 1 UD(S).
Especificaciones técnicas
- Serie: har-bus® HM
- Componente: Tira de cuchilla
- Descripción del contacto: recto
- Tipo de conexión: Conexión a presión
- Tipo de conexión: Placa base a tarjeta hija
- Número de contactos: 169
- Filas de conectores de enchufe: 7
- Espacio entre rejillas, lado de conexión: 2 mm
- Corriente nominal: 1 A
- Resistencia de aislamiento:> 109 Ω
- Resistencia de contacto: ≤ 20 mΩ
- Temperatura límite: -55 ... +125 °C
- Tensión de prueba Ueff: 0,75 kV
- Grupo de aislamiento: IIIa (175 ≤ CTI)< 400)
- Material utilizado: compuesto de moldeo termoplástico, reforzado con fibra de vidrio.
- Color del inserto: beige
- Material de contacto: Aleación de cobre
- Superficie de contacto: Metal precioso sobre níquel en el lado del enchufe; níquel en el lado de la conexión.
- Clase de inflamabilidad del material según UL 94: V-0
- Peso neto: 7,32 g
- Designación: tipo AB25
- Rejilla, lado del enchufe: 2 mm
- Configuración de contactos: C / A / A / A / A / A / C
- Grosor de la placa de circuito impreso: ≥1,4 mm
- Fuerza de inserción: ≤ 126,75 N
- Fuerza de tracción: ≥ 25,35 N
- Velocidad de datos: ≤ 2500 Mbit/s
- Tipo de producto
Micromódulo
- diseño
Recto
- Número total de polos
169
- Número de series
7
- RM
2 mm
- Corriente nominal
1 A
- Corriente nominal: redondeada
1 A
- conexión
Embutir
- Color del fabricante
Beige
- Material de la carcasa
PA
- Fabricante de la pieza.
17151692201
- Contenido
1 UD(S).
- Material de contacto
Aleación de cobre
- tipo
17 15 169 2201
- Resistencia de paso
20 mΩ
- Resistencia al aislamiento
109 Ω
Other
169
Other
-55-125 °C
Other
Press-in connection
Other
2 mm
7
1.4 mm
2 mm
Thermoplastic
90° (upwards vertical)
Other
1 A
Documentos y descargas
Ficha técnica
Ficha técnica 3001059 HARTING 17151692201 Micromódulo Número de series 7 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3001059 HARTING 17151692201 Micromódulo Número de series 7 1 UD(S).
Descripción
Tira de cuchilla, conexión a presión, corriente nominal: 1 A, contactos: 169, recta, aleación de cobre, metal precioso mediante Ni en el lado del enchufe, Ni en el lado de la conexión.
