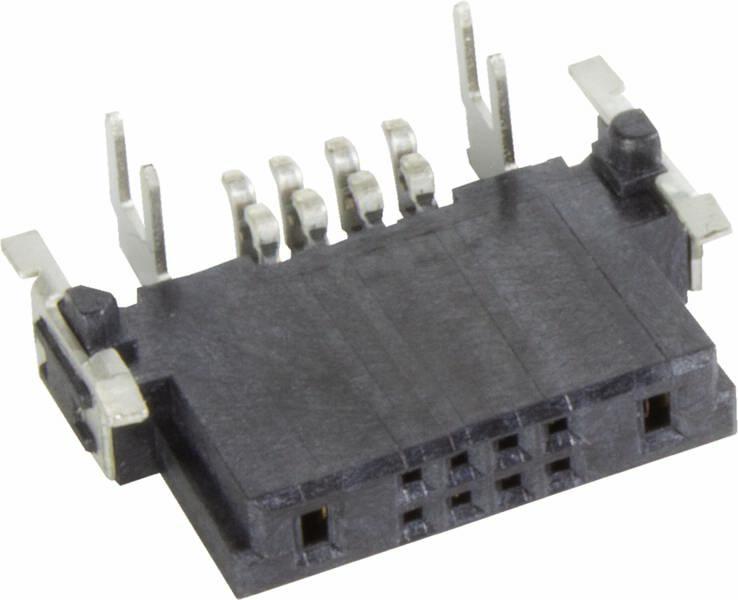

HARTING 15852082601000 Regleta de terminales crimp 400 UD(S).
Tipo de producto
Regleta de terminales crimp
diseño
Acodado
RM
1.27 mm
2.54 mm
Contenido
400 UD(S).
Número total de polos
10
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número (Tamaño del paquete 400 UD(S).)
Total (1925,00 € / Unidad)
1925,00 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Regleta de terminales crimp
- Número total de polos 10
- Contenido 400 UD(S).
Especificaciones técnicas
- Serie: har-flex®
- Componente: Tira de resorte
- Descripción del contacto: angular
- Tipo de conexión: Conexión de soldadura por reflujo (SMT)
- Tipo de conexión: Placa base a tarjeta hija; Tarjeta extensora
- Número de contactos: 10
- Paso, lado de conexión: 1,27 mm; 2,54 mm
- Corriente nominal: 22,5 A
- Resistencia de aislamiento:> 1010 Ω
- Resistencia de contacto: ≤ 25 mΩ
- Temperatura límite: -55 ... +125 °C
- Ciclos de apareamiento: ≥ 500
- Tensión de prueba Ueff: señal de 0,5 kV; señal/potencia de 1,39 kV; potencia/potencia de 1,39 kV.
- Grupo de aislamiento: IIIa (175 ≤ CTI)< 400)
- Material utilizado: Polímero de cristal líquido (LCP)
- Color del inserto: negro
- Material de contacto: Aleación de cobre
- Superficie de contacto: metal precioso sobre Ni en el lado del enchufe; Sn sobre Ni en el lado de la conexión.
- Clase de inflamabilidad del material según UL 94: V-0
- Designación: Híbrido
- Rejilla, lado del enchufe: 1,27 mm; 2,54 mm
- Espacio libre: ≥0,4 mm para contactos de señal; ≥1,74 mm para contactos de alimentación; ≥1,11 mm para contactos de señal a alimentación.
- Distancia de fuga: ≥0,4 mm PCB: contactos de señal; ≥1,74 mm PCB: contactos de alimentación; ≥1,11 mm PCB: contactos de señal a alimentación; ≥0,4 mm conector: contactos de señal; ≥1,89 mm conector: contactos de alimentación; ≥2,09 mm conector: contactos de señal a alimentación
- Número de contactos de señal: 8
- Número de contactos de alimentación: 2
- Tensión nominal: según IEC 60664-1
- Tensión de impulso nominal: 1,5 kV
- Nivel de contaminación: 2
- Nivel de sensibilidad a la humedad (MSL): 1 según ECA/IPC/JEDEC J-STD-020D
- Nivel de Sensibilidad del Proceso (PSL): R0 según ECA/IPC/JEDEC J-STD-020D
- Coplanaridad de contacto: 0,12 mm
- Tipo de producto
Regleta de terminales crimp
- diseño
Acodado
- Número total de polos
10
- RM
1.27 mm
2.54 mm
- Corriente nominal
22.5 A
- Corriente nominal: redondeada
22.5 A
- conexión
SMT
- Color del fabricante
Schwarz
- Material de la carcasa
PA
- Fabricante de la pieza.
15852082601000
- Contenido
400 UD(S).
- Material de contacto
Aleación de cobre
- tipo
15 85 208 2601 000
- Resistencia de paso
25 mΩ
- Resistencia al aislamiento
1010 Ω
Other
10
Other
-55-125 °C
Other
1.5 kV
Soldering connection
Tin
1.27 mm
1.27 mm
Liquid crystal polymer
0°/180° (horizontal)
Other
22.5 A
Documentos y descargas
Ficha técnica
Ficha técnica 2999557 HARTING 15852082601000 Regleta de terminales crimp 400 UD(S).
Ficha técnica 2999557 HARTING 15852082601000 Regleta de terminales crimp 400 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 2999557 HARTING 15852082601000 Regleta de terminales crimp 400 UD(S).
Descripción
Bloque de bornes con resorte, conexión para soldadura por reflujo (SMT), corriente nominal: 22,5 A, contactos: 10, angular, aleación de cobre.
