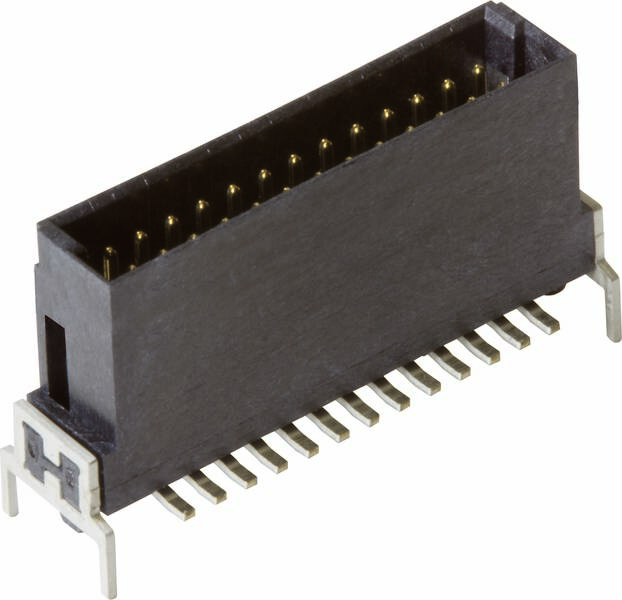

HARTING 15130802401000 Micromódulo Número de series 2 250 UD(S).
Tipo de producto
Micromódulo
diseño
Recto
RM
1.27 mm
Contenido
250 UD(S).
Número total de polos
80
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número (Tamaño del paquete 250 UD(S).)
Total (1605,00 € / Unidad)
1605,00 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Micromódulo
- Número total de polos 80
- Número de series 2
- Contenido 250 UD(S).
Especificaciones técnicas
- Serie: har-flex®
- Componente: Tira de cuchilla
- Descripción del contacto: recto
- Tipo de conexión: Conexión de soldadura por reflujo (THR)
- Tipo de conexión: Placa base a tarjeta hija; Entrepiso; Placa de circuito impreso a cable
- Número de contactos: 80
- Filas de conectores de enchufe: 2
- Espacio entre rejillas, lado de conexión: 1,27 mm
- Resistencia de aislamiento:> 109 Ω
- Resistencia de contacto:< 25 mΩ
- Temperatura límite: -55 ... +125 °C
- Ciclos de apareamiento: ≥ 500
- Tensión de prueba Ueff: 0,5 kV
- Grupo de aislamiento: IIIa (175 ≤ CTI)< 400)
- Material utilizado: Polímero de cristal líquido (LCP)
- Material de contacto: Aleación de cobre
- Superficie de contacto: metal precioso sobre Ni en el lado del enchufe; Sn sobre Ni en el lado de la conexión.
- Clase de inflamabilidad del material según UL 94: V-0
- Designación: Señal
- Rejilla, lado de conexión: 1,27 mm
- Espacio libre: ≥ 0,4 mm
- Distancia de fuga: ≥ 0,4 mm
- Altura de la pila: 4,85 mm
- Tipo de producto
Micromódulo
- diseño
Recto
- Número total de polos
80
- Número de series
2
- RM
1.27 mm
- conexión
THR
- Material de la carcasa
PA
- Fabricante de la pieza.
15130802401000
- Contenido
250 UD(S).
- Material de contacto
Aleación de cobre
- tipo
15 13 080 2401 000
- Resistencia de paso
25 mΩ
- Resistencia al aislamiento
109 Ω
Printed circuit board to cable
Other
80
Other
-55-125 °C
Other
Soldering connection
Tin
1.27 mm
2
1.27 mm
Liquid crystal polymer
90° (upwards vertical)
Other
Documentos y descargas
Ficha técnica
Ficha técnica 3002802 HARTING 15130802401000 Micromódulo Número de series 2 250 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3002802 HARTING 15130802401000 Micromódulo Número de series 2 250 UD(S).
Descripción
Tira de cuchilla, conexión de soldadura por reflujo (THR), contactos: 80, rectos, aleación de cobre, metal precioso sobre Ni en el lado del conector, Sn sobre Ni en el lado de la conexión.
