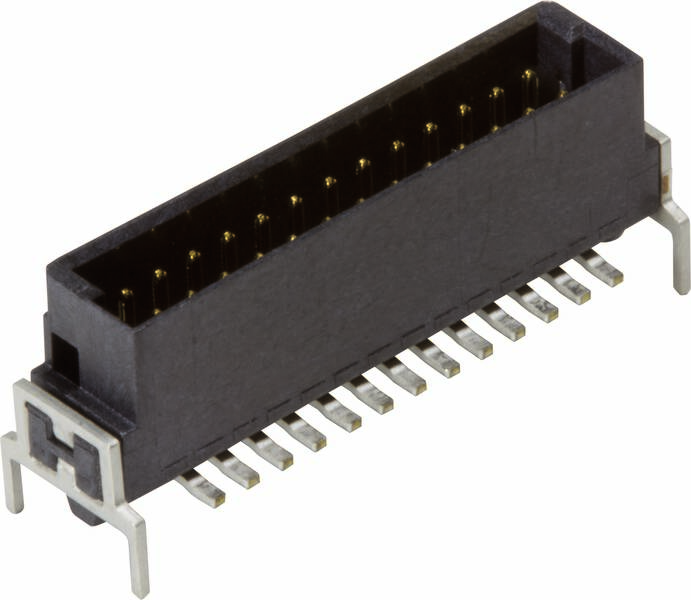

HARTING 15110322401000 Micromódulo Número de series 2 220 UD(S).
Tipo de producto
Micromódulo
diseño
Recto
RM
1.27 mm
Contenido
220 UD(S).
Número total de polos
32
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número (Tamaño del paquete 220 UD(S).)
Total (775,00 € / Unidad)
775,00 €
IVA incl.
& Envío gratuito
Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Micromódulo
- Número total de polos 32
- Número de series 2
- Contenido 220 UD(S).
Especificaciones técnicas
- Serie: har-flex®
- Componente: Tira de cuchilla
- Descripción del contacto: recto
- Tipo de conexión: Conexión de soldadura por reflujo (THR)
- Tipo de conexión: Placa base a tarjeta hija; Entrepiso; Placa de circuito impreso a cable
- Número de contactos: 32
- Filas de conectores de enchufe: 2
- Espacio entre rejillas, lado de conexión: 1,27 mm
- Resistencia de aislamiento:> 109 Ω
- Resistencia de contacto:< 25 mΩ
- Temperatura límite: -55 ... +125 °C
- Ciclos de apareamiento: ≥ 500
- Tensión de prueba Ueff: 0,5 kV
- Grupo de aislamiento: IIIa (175 ≤ CTI)< 400)
- Material utilizado: Polímero de cristal líquido (LCP)
- Material de contacto: Aleación de cobre
- Superficie de contacto: metal precioso sobre Ni en el lado del enchufe; Sn sobre Ni en el lado de la conexión.
- Clase de inflamabilidad del material según UL 94: V-0
- Peso neto: 0,76 g
- Designación: Señal
- Rejilla, lado de conexión: 1,27 mm
- Espacio libre: ≥ 0,4 mm
- Distancia de fuga: ≥ 0,4 mm
- Altura de la pila: 1,75 mm
- Tipo de producto
Micromódulo
- diseño
Recto
- Número total de polos
32
- Número de series
2
- RM
1.27 mm
- conexión
THR
- Material de la carcasa
PA
- Fabricante de la pieza.
15110322401000
- Contenido
220 UD(S).
- Material de contacto
Aleación de cobre
- tipo
15 11 032 2401 000
- Resistencia de paso
25 mΩ
- Resistencia al aislamiento
109 Ω
Printed circuit board to cable
Other
32
Other
-55-125 °C
Other
Soldering connection
Tin
1.27 mm
2
1.27 mm
Liquid crystal polymer
90° (upwards vertical)
Other
Documentos y descargas
Ficha técnica
Ficha técnica 3002778 HARTING 15110322401000 Micromódulo Número de series 2 220 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3002778 HARTING 15110322401000 Micromódulo Número de series 2 220 UD(S).
Descripción
Tira de cuchilla, conexión de soldadura por reflujo (THR), contactos: 32, rectos, aleación de cobre, metal precioso sobre Ni en el lado del conector, Sn sobre Ni en el lado de la conexión.
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
