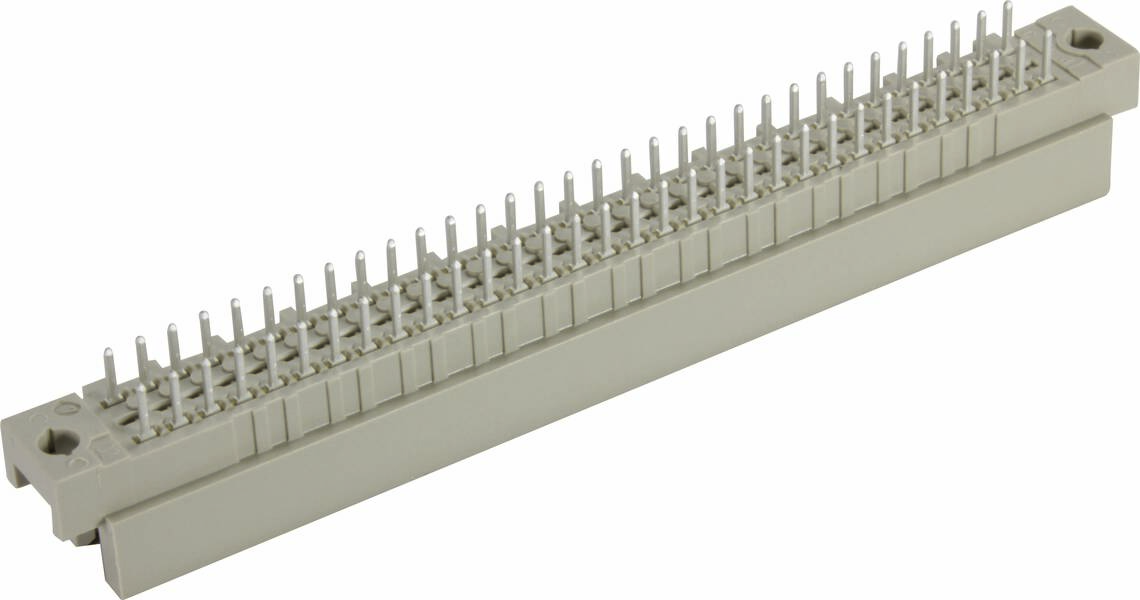

HARTING 09731966903 Micromódulo Número de series 3 1 UD(S).
Tipo de producto
Micromódulo
diseño
Recto
RM
2.54 mm
Contenido
1 UD(S).
Número total de polos
96
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Número
Total (8,99 € / Unidad)
8,99 €
IVA incl.
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Micromódulo
- Número total de polos 96
- Número de series 3
- Contenido 1 UD(S).
Especificaciones técnicas
- Serie: DIN 41612
- Componente: Tira de cuchilla
- Descripción del contacto: recto
- Tipo de conexión: Conexión de soldadura por ola
- Tipo de conexión: Placa base a tarjeta hija; Entrepiso; Placa de circuito impreso a cable
- Número de contactos: 96
- Longitud del pasador: 4 mm
- Filas de conectores de enchufe: 3
- Espacio entre rejillas, lado de conexión: 2,54 mm
- Corriente nominal: Corriente nominal medida a 20 °C; consulte la curva de reducción de potencia para obtener más detalles.
- Resistencia de aislamiento:> 1012 Ω
- Resistencia de contacto: ≤ 20 mΩ
- Temperatura límite: -55 ... +125 °C
- Fuerza de inserción y extracción: ≤ 90 N
- Ciclos de apareamiento: ≥ 400
- Tensión de prueba Ueff: 1 kV
- Grupo de aislamiento: IIIa (175 ≤ CTI)< 400)
- Material utilizado: compuesto de moldeo termoplástico, reforzado con fibra de vidrio.
- Color del inserto: RAL 7032 (gris guijarro)
- Material de contacto: Aleación de cobre
- Superficie de contacto: metal precioso sobre Ni en el lado del enchufe; Sn sobre Ni en el lado de la conexión.
- Clase de inflamabilidad del material según UL 94: V-0
- Normas: IEC 60603-2
- Peso neto: 13,25 g
- Designación: Tipo R
- Rejilla, lado de conexión: 2,54 mm
- Espacio libre: ≥ 1,2 mm
- Distancia de fuga: ≥ 1,2 mm
- Características: sin plomo
- Montaje de PCB: con brida
- Conexión en caliente: no
- Clasificación ferroviaria: F4/I3 según NFF 16-101/102
- Configuración de contactos: filas a, b y c, posiciones 1, 2, ..., 31, 32
- Codificación: Codificación con pérdida de contacto
- Tipo de producto
Micromódulo
- diseño
Recto
- Número total de polos
96
- Número de series
3
- RM
2.54 mm
- conexión
Soldar
- Color del fabricante
Gris guijarro (RAL 7032)
- Material de la carcasa
PA
- Fabricante de la pieza.
09731966903
- Contenido
1 UD(S).
- Material de contacto
Aleación de cobre
- tipo
09 73 196 6903
- Resistencia de paso
20 mΩ
- Resistencia al aislamiento
1012 Ω
- Longitud del pasador
4 mm
Printed circuit board to cable
Other
96
Other
-55-125 °C
Other
Soldering connection
Tin
4 mm
2.54 mm
3
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Documentos y descargas
Ficha técnica
Ficha técnica 3003469 HARTING 09731966903 Micromódulo Número de series 3 1 UD(S).
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3003469 HARTING 09731966903 Micromódulo Número de series 3 1 UD(S).
Descripción
Tira de cuchilla, conexión por soldadura por ola, corriente nominal: 2 A, contactos: 96, recta, aleación de cobre
Este texto es el resultado de una traducción automática.
Este texto es el resultado de una traducción automática.
