HARTING 09452819002 Clavija de conexión para placa de circuitos impresos Número total de polos 10 1 UD(S). Piece
Tipo de producto
Clavija de conexión para placa de circuitos impresos
Número total de polos
10
Contenido
1 UD(S).
Tipo de embalaje
Piece
Número total de polos
10
Ficha técnica (PDF)
EAN:
N.º pieza fabr.:
N.º artículo:
Nuevo
Todas las facturas de terceros ahora proceden directamente de Conrad.Vendido y enviado por Conrad Electronic
Cantidad (Unidad(es))
Ahorro
Precio del embalaje (más el IVA aplicable)
1
-
5,03 €
5
6% = 1,60 €
4,71 €
10
9% = 4,60 €
4,57 €
25
11% = 13,50 €
4,49 €
50
13% = 32,00 €
4,39 €
Los descuentos por cantidad varían según el vendedor
Ahorras 0,00 €
Número
Total (5,03 € / Unidad)
5,03 €
más el IVA aplicable
& Envío gratis con
Derecho de devolución de 14 días incluido (30 días con)
Características y detalles
Clavija de conexión para placa de circuitos impresos
- Número total de polos 10
- Contenido 1 UD(S).
Especificaciones técnicas
- Serie de productos: HARTING ix Industrial®
- Componente: Conector PCB
- Tipo de conexión: Conexión de soldadura
- Número de contactos: 10
- Corriente nominal: 3 A cuando se utiliza con 4 contactos (1, 2, 6, 7)
- Resistencia de aislamiento:> 500 MΩ
- Resistencia de contacto: ≤ 30 mΩ
- Temperatura límite: -40 ... +85 °C
- Ciclos de apareamiento: ≥ 5.000
- Tensión de prueba Ueff: 0,5 kV
- Material utilizado: Poliamida (PA)
- Color del inserto: gris
- Material de contacto: Aleación de cobre
- Superficie de contacto: Au ≥ 0,2 µm sobre Ni ≥ 2 µm en el lado del conector; Au ≥ 0,03 µm sobre Ni ≥ 2 µm en el lado del terminal.
- Clase de inflamabilidad del material según UL 94: V-0
- Normas: IEC 61076-3-124;EN 45545-2
- Peso neto: 2,5 g
- Designación: Señal
- Tensión nominal: 50 V CA; 60 V CC

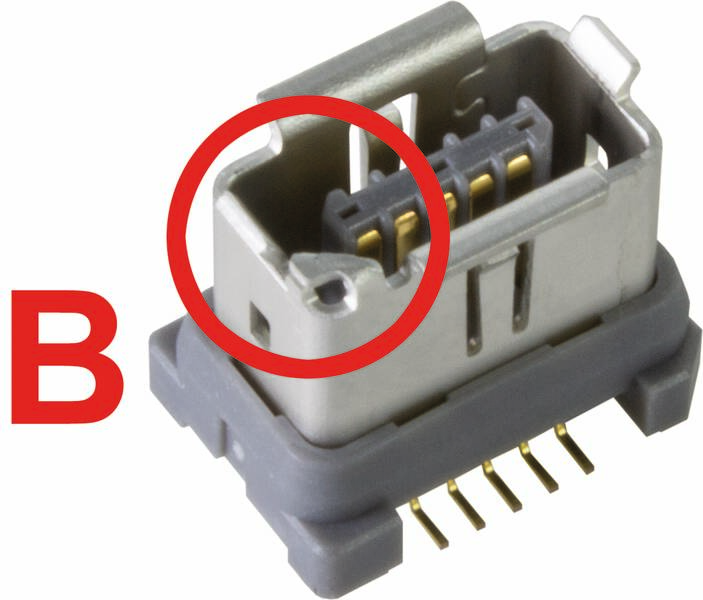

- Codificación: Tipo B
- Fuerza de inserción: ≤ 25 N
- Fuerza de tracción: ≤ 25 N
- Descripción: vertical
- Apantallamiento: totalmente apantallado, contacto de apantallamiento de 360°
- Resistencia de apantallamiento: ≤ 100 mΩ
- Temperatura de almacenamiento: -30 ... +60 °C
- Humedad relativa: 95% sin condensación (funcionamiento); 95% sin condensación (almacenamiento/transporte)
- Clase de protección según IEC 60529: IP20
- Material de blindaje: Acero inoxidable; Sn ≥ 1 µm sobre Ni ≥ 0,2 µm en el lado del enchufe, blindaje
- Tipo de embalaje
Piece
- Tipo de producto
Clavija de conexión para placa de circuitos impresos
- Número total de polos
10
- Número total de polos
10
- Corriente nominal
3 A
- Corriente nominal: redondeada
3 A
- conexión
Soldar
- Color del fabricante
Gris
- Material de la carcasa
PA
- Fabricante de la pieza.
09452819002
- Contenido
1 UD(S).
- Material de contacto
Aleación de cobre
- Máx. Temperatura
+85 °C
- min temperatura.
-40 °C
- tipo
09 45 281 9002
- Grosor del revestimiento en la página de impresión
0.03 µm
- Espesor de la capa de revestimiento en el lado de conexión
0.2 µm
- Resistencia de paso
30 mΩ
- Resistencia al aislamiento
500 MΩ
- Superficie de contacto en la página de impresión
Oro sobre níquel
- Superficie de contacto del lado de conexión
Oro sobre níquel
- Tensión nominal
50 V/AC
60 V/DC
- Número de polos
10
Other
10
Other
-40-85 °C
Other
Soldering connection
Nickel/gold
Polyamide (PA)
Other
Other
1.5 A
Documentos y descargas
Ficha técnica
Ficha técnica 3000928 HARTING 09452819002 Clavija de conexión para placa de circuitos impresos Número total de polos 10 1 UD(S). Piece
Indicaciones de uso y seguridad
Indicaciones de uso y seguridad 3000928 HARTING 09452819002 Clavija de conexión para placa de circuitos impresos Número total de polos 10 1 UD(S). Piece
Descripción
Conector PCB, vertical, terminación de soldadura, corriente nominal: 1,5 A, contactos: 10, aleación de cobre.
